製品概要
・世界初、オーディオビジュアルのプロに向けて開発されたスタンダードコンバーター。
・12G-SDI、HDMI 2.0a、XLR、HiFi接続。
・1,089種類のスタンダードやフォーマット変換をサポート。
・グリッチのない超低遅延のオーディオビジュアル・ライブスイッチング。
・スチルストアからロゴやグラフィックを追加可能。

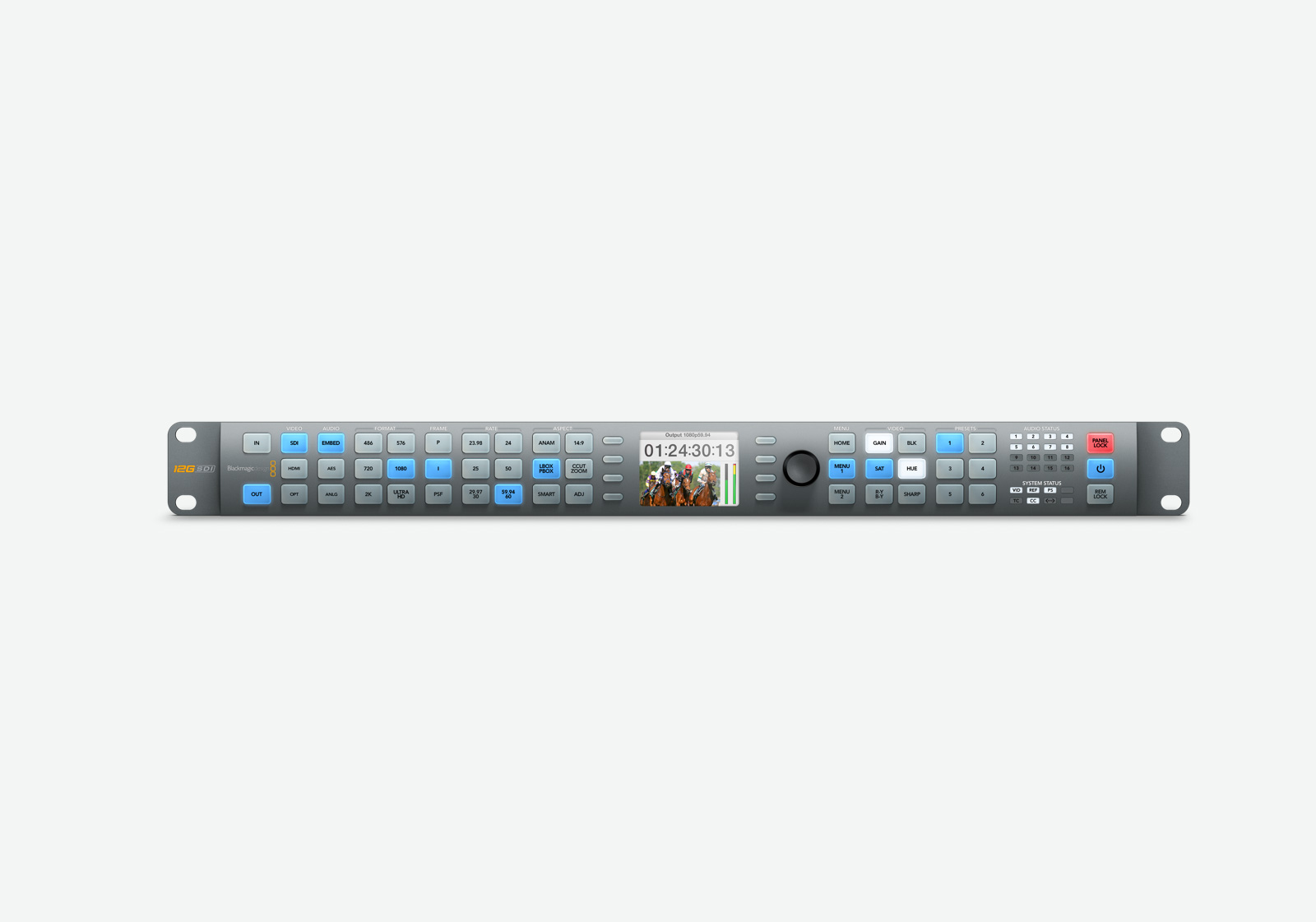

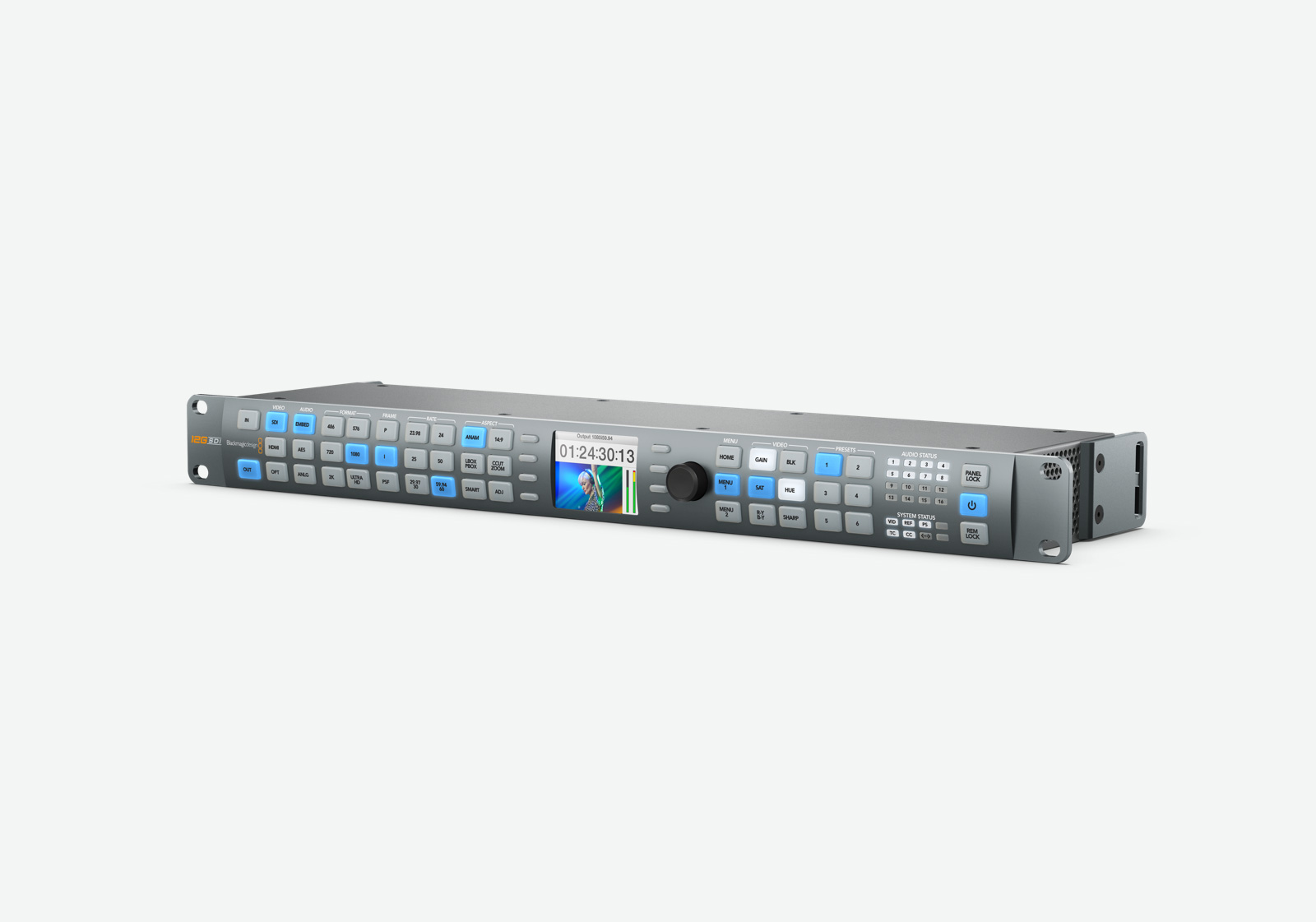

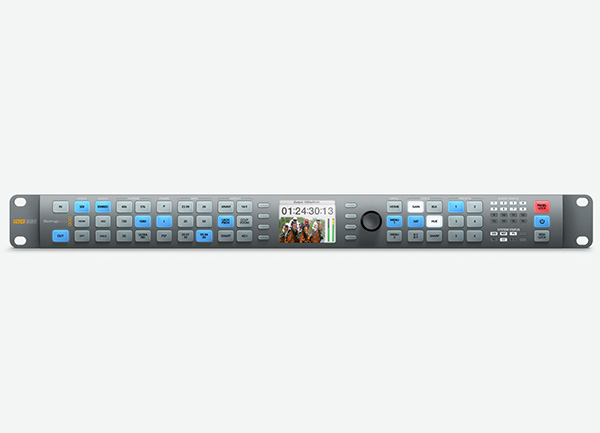

Teranex AVについて
Teranex AVは、ライブイベント、プロ仕様のオーディオビジュアル、放送およびポストプロダクションワークフロー用の機能を搭載した特別なデザインです。2160p60までのあらゆるフォーマットで、1089種類のアップ/ダウン/クロス/スタンダードコンバージョンを実現。特許を有するTeranexアルゴリズムで、名高いTeranexイメージ品質を得られます。Teranex AVは低遅延を実現し、ユーザーはロゴやグラフィックを追加できるスチルストアやフリーズフレームなどを使用できるだけでなく、リファレンス信号を生成することも可能です。同時使用が可能なプロ仕様12G-SDIおよびクアッドSDI接続、民生用HiFi、XLRオーディオ、HDMI入力/ループ/出力など、他にも多くの接続に対応しています！
仕様

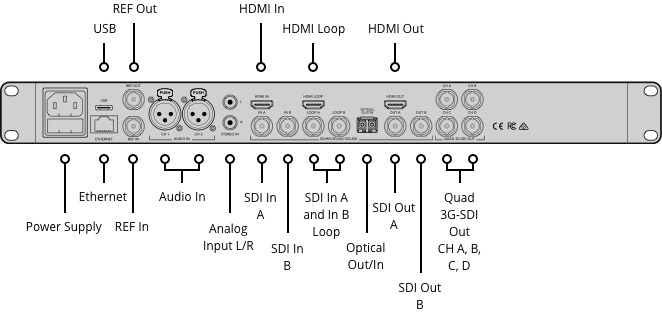

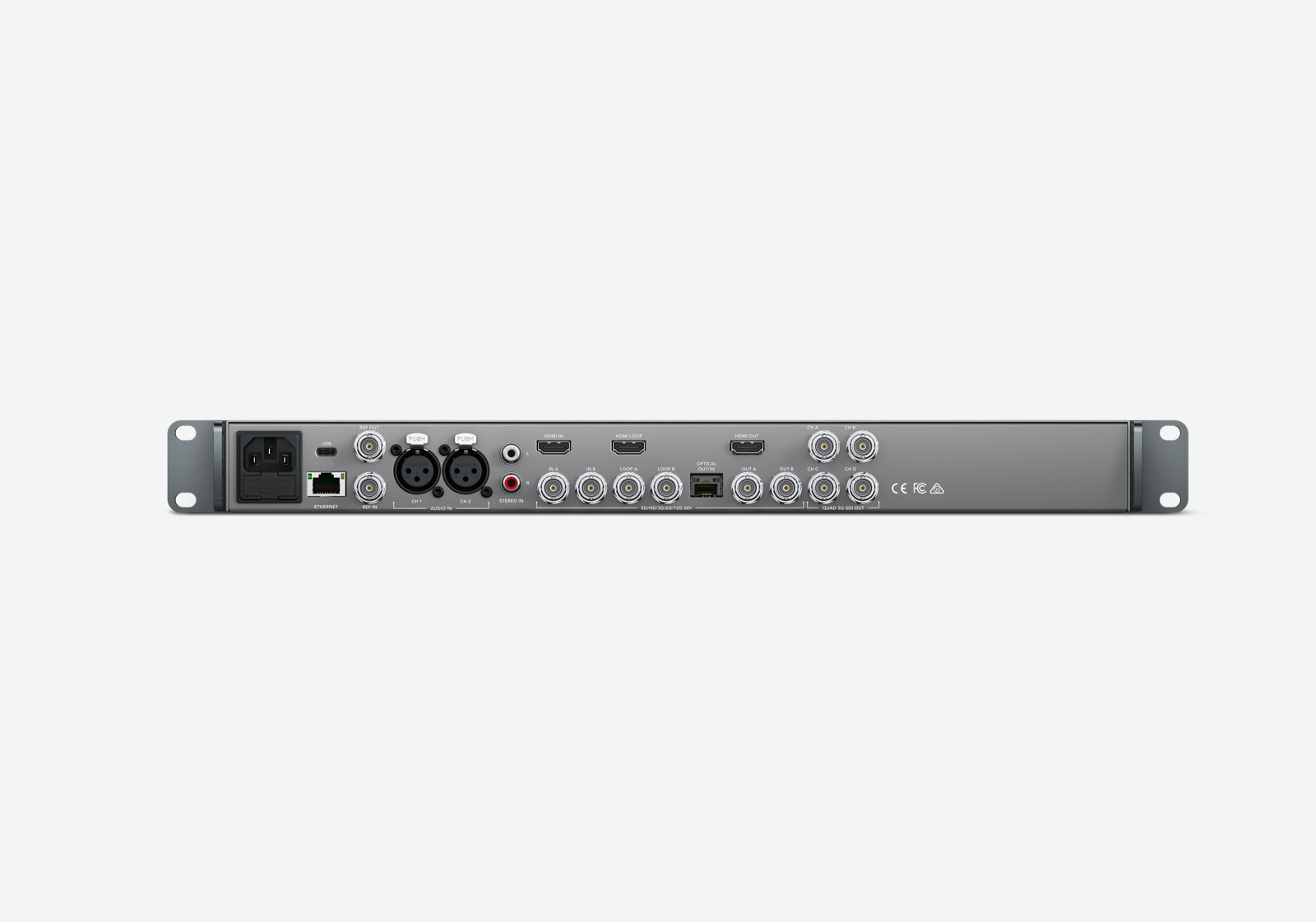

■接続
| SDIビデオ入力 | BNC x1（IN A）- 10-bit SD、HD、2K、3G HD（Level AおよびB）、6G/12G Ultra HDで自動切替。
BNC x1（IN B）- 10-bit SD、HD、2K、3G HD（Level AおよびB）、6G/12G Ultra HDで自動切替。4:2:2 3G/6G Ultra HD用の2つ目の入力またはデュアルリンク入力として使用可能 |
|---|---|
| SDIビデオ入力ループ | BNC x1（IN A ループ）- リクロック10-bit SD、HD、2K、3G HD、6Gおよび12G Ultra HD自動切替。
BNC x1（IN B ループ）- リクロック10-bit SD、HD、2K、3G HD、6Gおよび12G Ultra HD自動切替。 |
| SDIビデオ出力 | BNC x1（OUT A）- 10-bit SD、HD、2K、3G HD（Level AおよびB）、6G/12G Ultra HDで自動切替。
BNC x1（OUT B）- 10-bit SD、HD、2K、3G HD（Level AおよびB）、6G/12G Ultra HDで自動切替。4:2:2 3G/6G Ultra HD用デュアルリンク出力として使用可能 |
| クアッドSDIビデオ出力 | BNC x4（チャンネルA、B、C、D） - 10-bit 3G-SDIクアッドリンクあるいはクアッドHD。Ultra HD p50/59.94/60を分割; 10-bit 1.5G-SDIクアッドHD。Ultra HD p23/24/25/29/30を分割。その他の出力フォーマットは、これらのコネクターが4つの複製SDI出力を出力 |
| HDMIビデオ入力 | HDMI 2.0タイプAコネクター x1。YUV/RGB自動切替 |
| HDMIビデオループ入力 | HDMI 2.0タイプAコネクター x1。アクティブ入力ループ |
| HDMIビデオ出力 | HDMI 2.0タイプAコネクター x1。YUV/RGBユーザー選択 |
| SDIオーディオ入力 | SD、HD、3G HD、2K、Ultra HD対応16チャンネル |
| SDIオーディオ出力 | SD、HD、3G HD、2K、Ultra HD対応16チャンネル |
| HDMIオーディオ入力 | SD、HD、3G HD、2K、Ultra HD対応8チャンネル |
| HDMIオーディオ出力 | SD、HD、3G HD、2K、Ultra HD対応8チャンネル |
| 光ファイバー接続（オプション） | SMPTE光ファイバーSFPソケット x1 |
| 光ファイバービデオ入力 | 10-bit x1（SD/HD/3G HD/2K/Ultra HD自動切替） |
| 光ファイバービデオ出力 | 10-bit x1（SD/HD/3G HD/2K/Ultra HD自動切替） |
| 光ファイバーオーディオ入力 | SD、HD、3G HD、2K、Ultra HD対応16チャンネル |
| 光ファイバーオーディオ出力 | SD、HD、3G HD、2K、Ultra HD対応16チャンネル |
| アナログオーディオ入力 | XLR X2 - 2チャンネルのプロフェッショナルバランス・アナログオーディオ（XLRはAES/EBUオーディオ入力と共用） RCA x2 - ステレオアンバランス・アナログオーディオ（民生機器用） |
| AES/EBUデジタルオーディオ入力 | XLR x2 - 2ペア（4チャンネル）のプロフェッショナル110Ωバランスデジタルオーディオ（XLRはアナログ入力と共用） |
| 内蔵Dolby®サポート | すべての変換でDolby® AC-3パススルー。Dolby® Eパススルー（ビデオフレームレート変換時を除く） |
| タイムコード入力 | VITC/ATCサポート。LTC未対応 |
| タイムコード出力 | VITC/ATCサポート。LTC未対応 |
| 対応マルチレート | SDI出力はSD/HD/Ultra HDの切替可能。SDIは270 Mb/s SD-SDI、1.5 Gb/s HD-SDI、2K SDI、3G HD、6G/12G Ultra HDで切替可能 |
| リファレンス入力 | BNC x1 - SDはブラックバースト、またはHDは3値シンク |
| リファレンス出力 | BNC x1 - 内部リファレンスジェネレーターが、現在の出力フレームレートでブラックバースト/3値シンクを出力。 |
| コンピューターインターフェース | USBタイプCポート x1（ソフトウェアアップデート）、RJ45 ギガビットイーサネット x1（リモートコントロール/コンフィギュレーション） |
| プロセッサーインターフェース | 発光プッシュボタン、LEDステータス表示、使いやすいLCDオンスクリーンメニュー |
■フォーマット
| SDビデオフォーマット | 525i59.94 NTSC、625i50 PAL |
|---|---|
| 1.5G-SDI HDビデオフォーマット | 720p50、720p59.94、720p60 1080p23.98、1080p24、1080p25、1080p29.97、1080p30、 1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30 1080i50、1080i59.94、1080i60 |
| 3G-SDI HDビデオフォーマット | 1080p50、1080p59.94、1080p60（Levels AおよびB） |
| 2Kビデオフォーマット | 2K DCI 23.98p、2K DCI 24p 2K DCI 23.98PsF、2K DCI 24PsF |
| Ultra HDビデオフォーマット | 2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60 |
| SDI規格 | SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 425M |
| 対応SDIメタデータ | VITC/ATCサポート、SMPTE 12M。ビデオインデックスサポートはWSS、RP186、AFD、SMPTE 2016。クローズドキャプションは608および708間の変換、SMPTE 334Mをサポート |
| オーディオサンプリング | テレビ標準サンプルレート（48kHz、24-bit HD/20-bit SD） |
| ビデオサンプリング | 4:2:2 |
| 色精度 | 10-bit |
| カラースペース | REC 601、REC 709 |
| SDIビデオフォーマット | 525 NTSC、625 PAL、720HD、1080HD、2K DCI、Ultra HD 3840 x 2160切替可能 |
| HDMI色精度 | 4:2:2 10-bit |
| コピー防止 | 著作権で保護されたHDMIソースからのキャプチャーはできません。コンテンツをキャプチャー・配信する前に、著作権の所有を確認してください。 |

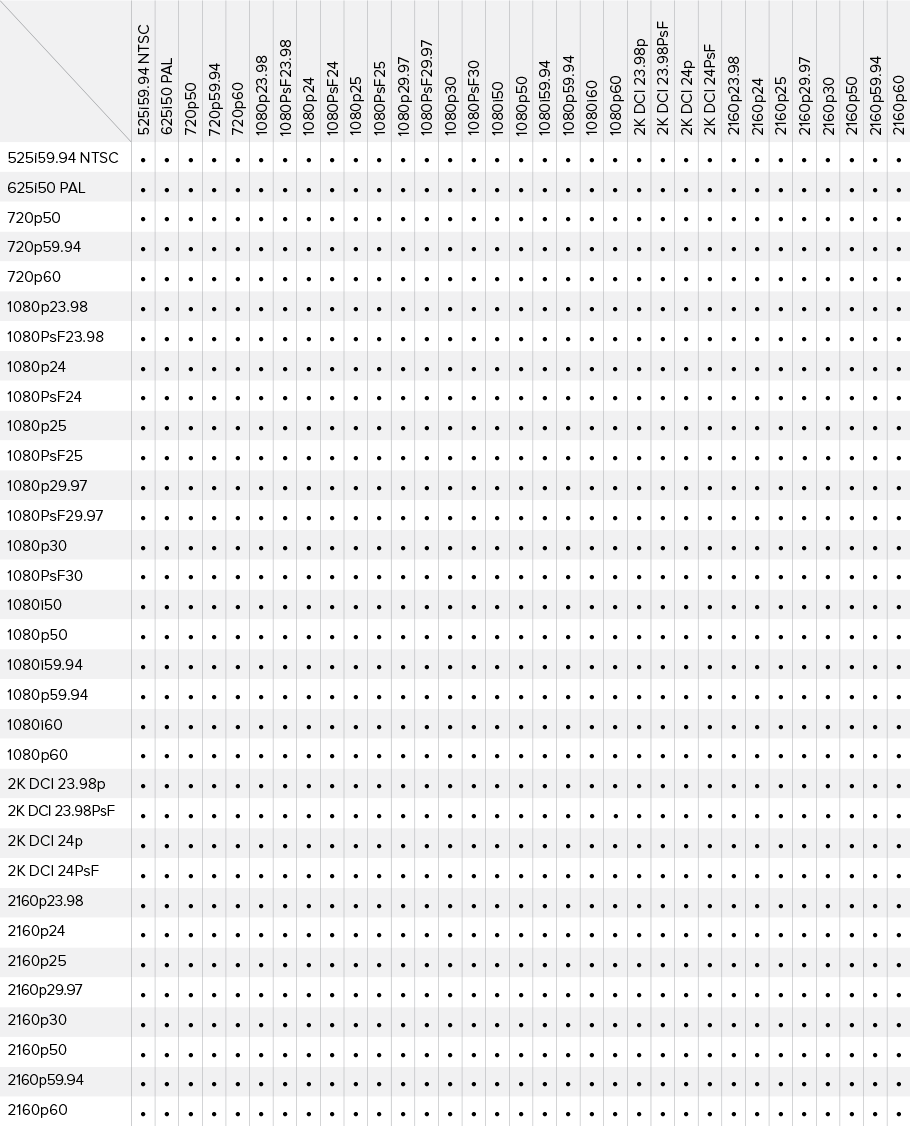

■コンバージョン
■処理
| アスペクトレシオ変換 | リアルタイム可変/固定アスペクトレシオ変換 |
|---|---|
| リアルタイムビデオ処理 | ノイズ除去、ケイデンス検出（挿入/除去）、シーンカット検出、カラーコレクション、プロセスアンプ制御を含む |
| 低遅延処理 | 2フレーム遅延でのリアルタイム処理。選択したフォーマットコンバージョンで有効 |
| フォーマット変換 | リアルタイムアップコンバージョン、ダウンコンバージョン、クロスコンバージョン、SD/HD/Ultra HDスタンダードコンバージョン |
| カラースペースコンバージョン | ハードウェアベースのリアルタイムコンバージョン |
| スチルストア | 現在の入力信号/フリーズフレームバッファからビデオフレームを不揮発性メモリーにキャプチャー |
| フリーズフレーム | 入力ライブビデオを一時的にフリーズ |
| テストパターン | SMPTEバー 75%、フルフィールドカラーバー 75%、コンバージェンス・グリッド、マルチバースト、ブラック。選択可能なオーディオトーン。選択可能な水平パターンモーション。 |
| 出力切替 | 出力は、入力ビデオ、内部ブラック、ユーザースチルフレーム、入力ビデオからのフリーズフレームで切替可能。出力間のトランジションレートは0〜5秒の範囲。ディゾルブトランジションはブラック経由。 |

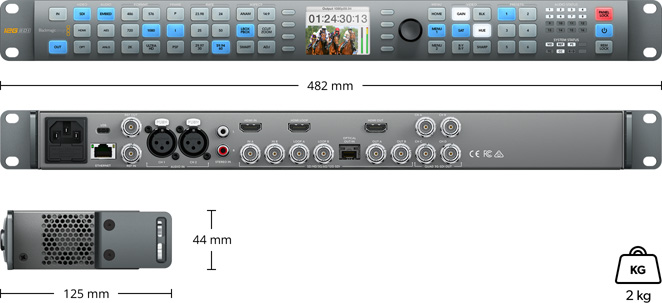

■サイズ
| 電源条件 | 国際対応AC電源内蔵 x1（IEC C14インレット）。IEC電源ケーブルが必要。（100−240v、50-60Hz）。標準的な消費電力：42ワット |
|---|---|
| 作動温度 | 0°〜40° C（32°〜104° F） |
| 保管温度 | -20°〜45° C（-4°〜113° F） |
| 相対湿度 | 0% 〜 90% （結露なし） |
