Rolandビデオコンバーター VC-1-SC

FSを搭載したアップ/ダウン/クロス/スキャン・コンバーター
SDIやHDMI のデジタル信号、RGBやコンポーネント、コンポジットといったアナログ信号を、任意のビデオ・フォーマットに変換し、SDIとHDMI から出力します。
多機能なスケーラー搭載で、アップ/ダウン/クロス/スキャン・コンバート、フレームレート、I/P、アスペクトの各種変換が可能です。

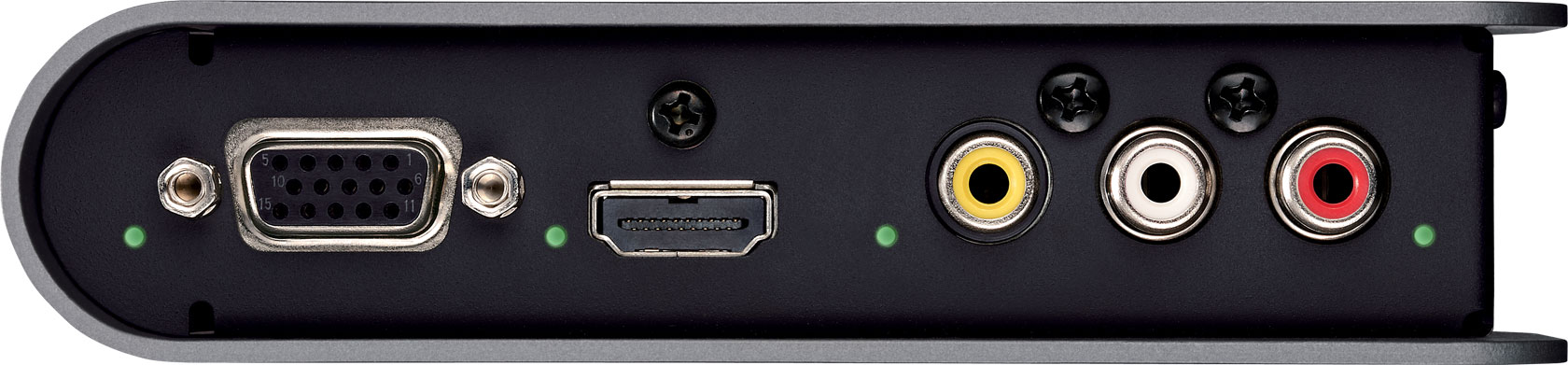

・3G/HD/SD-SDI、HDMI、RGB/コンポーネント、コンポジット入力

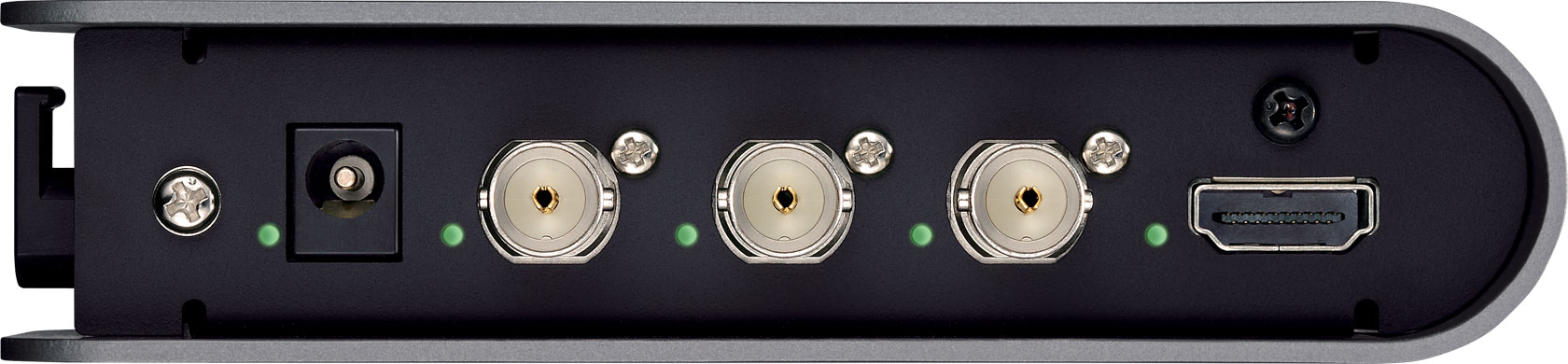

・3G/HD/SD-SDI、HDMI出力
・スケーラーを搭載し、アップ/ダウン/クロス/スキャン・コンバート、フレームレート簡易変換、I/P変換、アスペクト変換に対応
・フレーム・シンクロナイザー(FS)搭載
・オーディオ・エンベデッド／ディエンベデッド対応

商品説明

3G/HD/SD-SDI、HDMI、RGB、コンポーネント、コンポジット対応

デジタル信号のSDI、HDMIの入出力はもちろん、RGB、コンポーネント、コンポジットの各種信号の入力にも対応。さまざまなフォーマットを柔軟に変換することができます。
SDIは3G/HD/SDの各種フォーマットに対応。最大で1080pの高画質の入出力に対応します。
※ロスレス変換には非対応です。

■3G/HD/SD-SDIとHDMIを同時出力
VC-1-SCは変換されたフォーマットをSDIとHDMIで同時出力。

■多機能なスケーラー
VC-1-SCの搭載したスケーラーは、アップ／ダウン／クロス／スキャン・コンバート、フレームレート変換※、I/P変換、アスペクト変換の各種処理がおこなえます。
※フレームレート変換はフレーム・リピート／スキップの簡易変換です。

■リファレンス対応
リファレンスを入力すると、FSとして動作します。
※VC-1-SCの出力はリファレンス入力に対して約3ライン遅延します。
※VC-1-SCに位相調整機能はありません。

過酷な現場での運用に耐える設計。堅牢性と放熱性も確保。

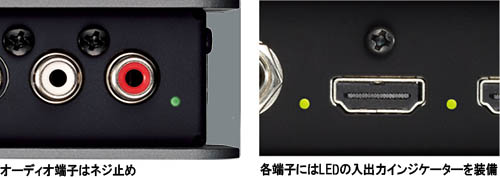

外装プレートには、厚さ2㎜のアルミ素材を採用するなど、随所に堅牢性を考慮したヘビーデューティー仕様です。SDI端子、HDMI端子、オーディオ端子は本体ケースにネジ止め、耐久性を向上させています。各端子にはLEDの入出力インジケーターが配されており、信号状況を一目で確認可能。また、放熱効率の良い設計により、長時間の連続使用を考慮、信頼性を追求しました。

ライブにも、編集システムへの組み込みにも対応するフォルム。

外装プレートのくぼみを利用して、三脚のステーなどにベルト類で固定させることが可能。ライブ時の快適な取り回しを実現します。また、専用ラック・マウント・アダプター（別売品）に装着することで、編集室などのラックに固定させての常設運用にも対応します。

HDCP付きHDMI信号に対応。

VC-1シリーズは、HDCPに対応。HDCPを利用したシステムに容易に組み込むことができます。例えば世界初のHDCPソース対応ビデオディレイ VC-1-DLでは、入力したHDCP付きHDMI信号を、ディレイさせたりフレームシンクロナイズして、HDCP付きでHDMI出力、テレビやプロジェクターなどに入力できます。
※HDCP付きHDMI信号をSDI信号に変換できません。
※HDCP付きHDMI信号はHDMI対応の編集・録画機器で録画することはできません。
＊2012年10月当社調べ。

音と映像を組み合わせたワークフローに対応。

オーディオ・エンベデッド機能およびオーディオ・ディエンベデッド機能を搭載（ch選択可能）。オーディオ・エンベデッドでは、オーディオ信号を入力してSDIやHDMI出力に乗せることができます。オーディオ・ディエンベデッドでは、SDI信号やHDMI信号の音声のみ出力することが可能です。入力信号はアナログ入出力に対応しており、多種多様なオーディオ機器と音声が受け渡しできます。
※アナログ音声の入力と出力端子は兼用です。

現場ではディップスイッチでシンプルに。編集室ではPC接続で詳細に。

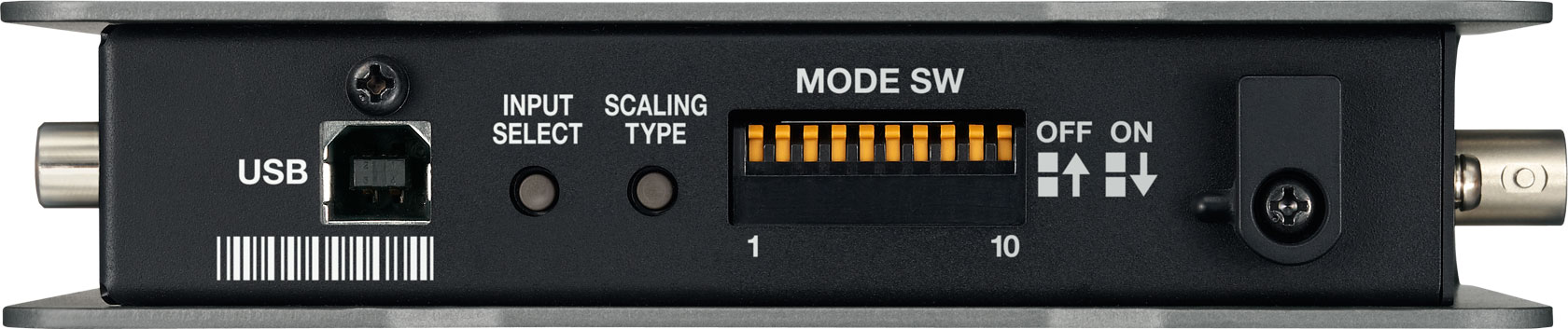

側面のディップスイッチをピンなどでスライドさせることで、変換の方向性などの設定が手軽に行えます。また、PCとVC-1をUSBケーブルで接続し、PC操作で詳細に設定することも可能。設定用のソフトウェアは、ローランド・ホームページからダウンロードできます。

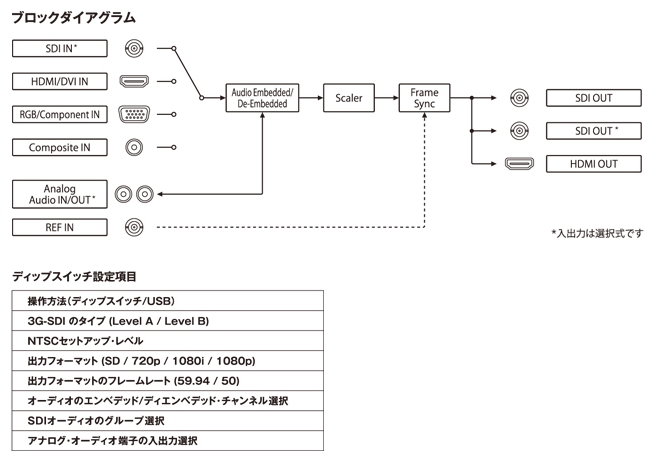

ブロックダイアグラム／ディップスイッチ設定項目

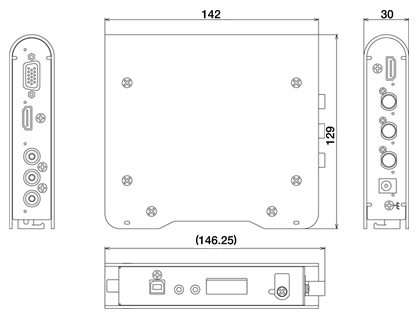

寸法図

仕様、スペック

入力端子

出力端子

対応フォーマット

信号処理

その他

外形寸法 / 質量
