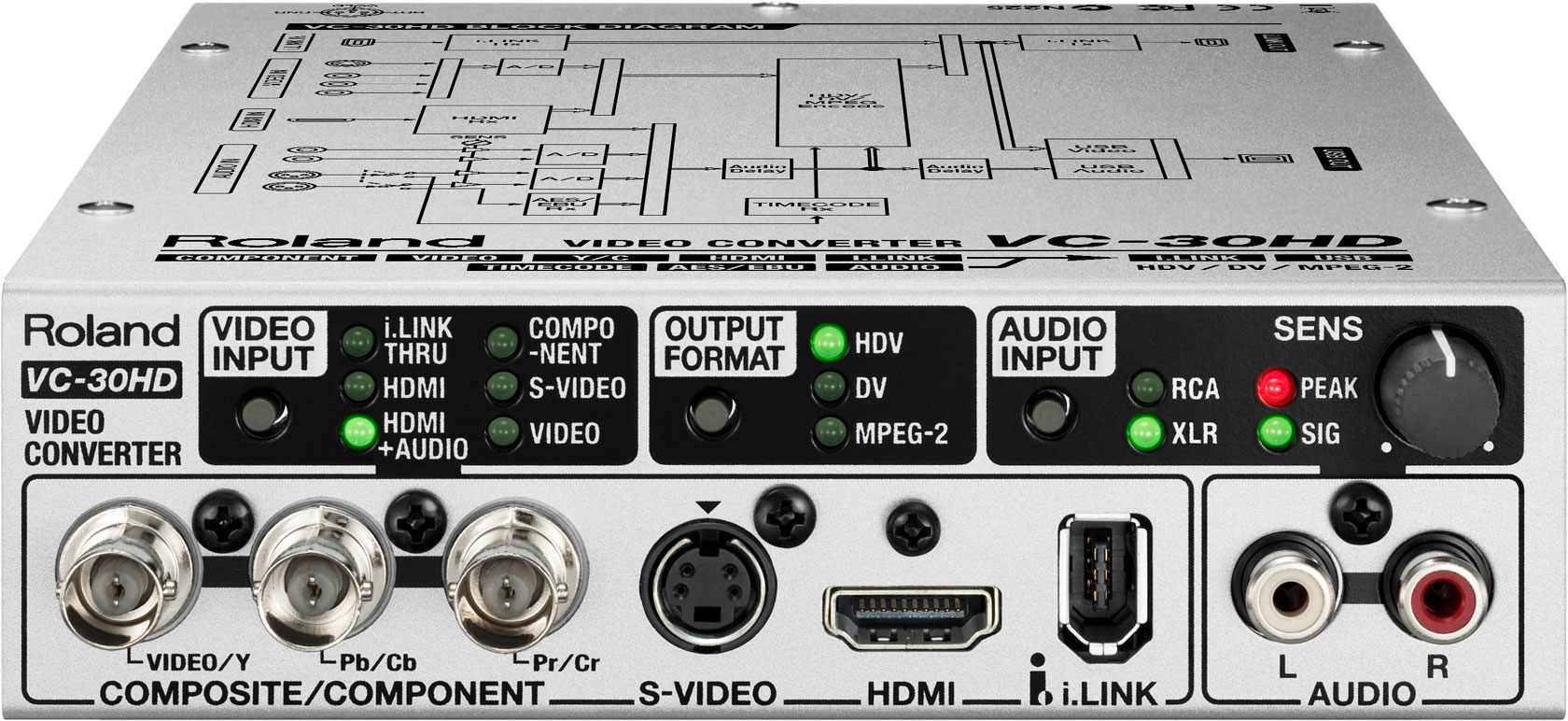

Rolandビデオコンバーター VC-30HD

更新日:

レンタル価格 1日税込22,000円

必要な機能がこの1台に。ライブ配信/収録をハイビジョンで。トリプル・アウトプットのコンバーター。

・アナログ/デジタルの非圧縮映像信号をMPEG-2やHDV/DVに変換。
・映像とは別系統のアナログ/デジタル音声信号をエンベッド。
・エンコード後の映像と音声は、 i.LINK(IEEE1394)とUSB2.0から合計3系統同時出力。
・録画PCアプリケーション「Video Capture for VC 」を無償ダウンロード可能

商品説明

トリプル出力で3台分の働き。ライブ配信+αのシステム構築をサポート

トリプル出力で3台分の働き。ライブ配信+αのシステム構築をサポート

◎幅広い入力信号に対応。
◎高画質リアルタイム・エンコーダー搭載。
◎USB2.0とi.LINK(IEEE1394)から同時出力可能。
◎i.LINKはフロント/リアから2ポート出力。

*1 i.LINK端子に入力された音声はUSB出力されません。またその時、 i.LINK端子から出力される音声は入力のスルーです。
*2 ビデオ信号にオーディオとタイムコードをエンベッドして出力します。
*3 HDMI、i.LINK、AES/EBUから入力したオーディオのレベルは調整できません。
*4 Ver.1.3 Deep Colorに対応。HDCPには対応していません。
*5 HDV、DV、MPEG-2 TS入力時には、i.LINK出力が1系統になります。
◎出力は入力と同じ画角フレームレートです。
◎接続対応機器、ソフトウェアはローランドのサポート・ページをご覧ください。

システム例1:HDライブ配信

システム例1:HDライブ配信

マルチフォーマット・ビデオ・スイッチャー V-1600HD でスイッチングされたHDMI信号と、V-Mixer M-300 などでミキシングされたオーディオ信号をVC-30HDでエンベッド。USB2.0とi.LINKの3系統で出力して同時にインターネット配信とBlu-rayレコーダーで収録。

◎対応機器、ソフトウェアはローランドのサポート・ページをご覧ください。

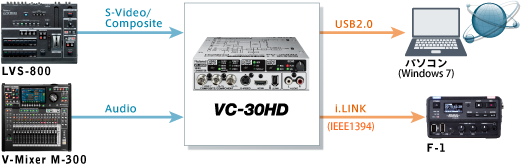

システム例2:ライブ配信+バックアップ収録

システム例2:ライブ配信+バックアップ収録

アナログ機器(LVS-800/V-8 など)からの映像信号と、V-Mixer M-300 などからのオーディオ信号を、USB2.0でパソコンに接続してインターネット配信。i.LINK出力は F-1 に接続して同時バックアップ収録します。

◎対応機器、ソフトウェアはローランドのサポート・ページをご覧ください。

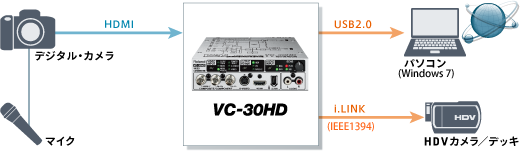

システム例3:デジタル一眼配信+収録

システム例3:デジタル一眼配信+収録

デジタル・カメラの動画映像とマイク音声をVC-30HDに入力してインターネット配信。i.LINKでHDVカメラに接続、バックアップ収録。手軽にカメラ機器を活用できます。

◎対応機器、ソフトウェアはローランドのサポート・ページをご覧ください。

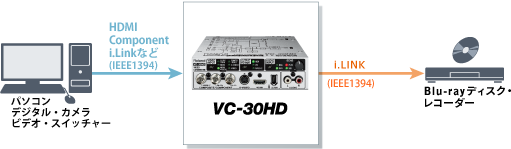

システム例4:Blu-rayディスク制作

システム例4:Blu-rayディスク制作

さまざまな機器入力でダイレクトにBlu-rayディスク制作。バックアップやプレビュー用途に活用して制作効率をアップできます。

◎対応機器、ソフトウェアはローランドのサポート・ページをご覧ください。

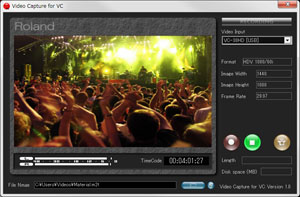

PCで録画できる無償アプリケーション「Video Capture for VC」

PCで録画できる無償アプリケーション「Video Capture for VC」

Video Capture for VC は、VC-30HD と USB または IEEE1394で接続した PC で、VC-30HD から出力された映像/音声をキャプチャして、ファイルに保存することができるアプリケーション・ソフトウェアです。

[主な機能]
・VC-30HDから出力されたUSB/IEEE1394出力の映像/音声をPCでキャプチャできます。
・動画は、HDVかMPEG2-TSでキャプチャした場合は.m2t(MPEG2-TS形式)、DVでキャプチャした場合は.dv(DV形式)で保存します。
・静止画はBMPファイルとして保存します。
※当ソフトウェアの動作にはVC-50HD / VC-30HDが必要です。

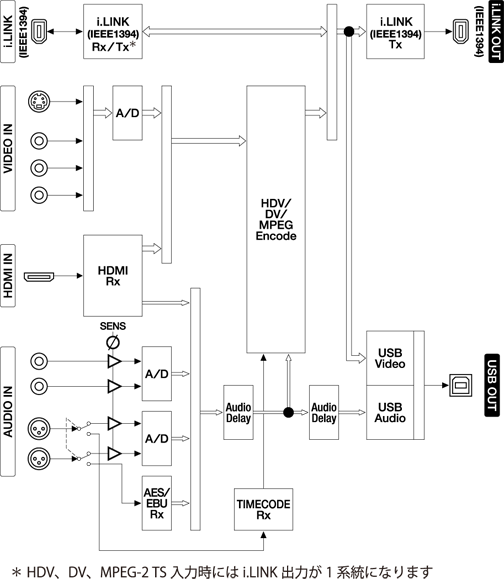

ブロック・ダイアグラム

◎専用ユーティリティ・ソフトウェアを使えば詳細なパラメータ変更が可能。
コーデック・ビットレートの選択、オーディオ・ディレイ調整(0〜1秒)、セットアップ・レベル(0IRE/7.5IRE)、コンポーネント・レベル(SMPTE/BETACAM)、アナログ・オーディオのSENSの調整、各種タイムコード関連の設定など
◎対応機器、ソフトウェアはローランドのサポート・ページをご覧ください。

ブロック・ダイアグラム

仕様、スペック

圧縮方式

HDV 映像フォーマット=MPEG-2 Video、8ビット、4:2:0
  1440×1080/59.94i/50i/23.98p(25Mbps)、1280×720/59.94p/50p(18.3Mbps)、
  720×480/59.94p、720×576/50p(18Mbps)
音声フォーマット=MPEG-1 Audio Layer2、16ビット、48kHz、2ch(384kbps)
DV 映像フォーマット
  720×480/59.94i、720×576/50i
音声フォーマット=リニアPCM、16ビット、48kHz、2ch
MPEG-2 映像フォーマット=MPEG-2 Video、8ビット、4:2:0
  1920×1080/59.94i/50i/23.98p(25Mbps)*1、
  1280×720/59.94p/50p(25Mbps)*1、
  720×480/59.94p、720×576/50p(25Mbps)*1、
  720×480/59.94i、720×576/50i(9Mbps)*1
音声フォーマット=リニアPCM、16ビット、48kHz、2ch

入力

HDMI *2 端子=Type A (19ピン)×1
映像フォーマット
  1920×1080/59.94i/50i、1280×720/59.94p/50p、720×480/59.94p、
  720×576/50p、720(1440)×480/59.94i、720(1440)×576/50i
音声フォーマット= リニアPCM、16〜24ビット、32〜48kHz、2ch
コンポーネント 端子= Y/Pb/Pr(BNCタイプ)×1
信号フォーマット
  1920×1080/59.94i/50i/23.98PsF、1280×720/59.94p/50p、720×480/59.94p 、
  720×576/50p、720×480/59.94i、720×576/50i
信号レベル=1.0Vp-p(輝度信号)、0.7Vp-p(色差信号)、インピーダンス: 75Ω
コンポジット 端子=BNCタイプ×1(コンポーネントY端子と共用)
信号フォーマット=NTSC、PAL、信号レベル:1.0Vp-p、インピーダンス:75Ω
S-ビデオ 端子=4ピン・ミニDINタイプ x 1
信号フォーマット=NTSC、PAL
信号レベル=1.0Vp-p(輝度信号)、0.286Vp-p(NTSC色信号)、0.3Vp-p(PAL色信号)
インピーダンス=75Ω
i.LINK(フロント) 端子=6ピン・タイプ(S100)×1
信号フォーマット=HDV、DV(IEC61883-2)、MPEG-2 TS(IEC61883-4)
オーディオ(フロント) 端子=RCAピン・タイプ×1ペア (L/R)
信号レベル=−20〜–6dBu、インピーダンス:35kΩ
オーディオ(リア) 端子=XLRタイプ(バランス)×1ペア (L/R)
信号レベル=-8〜+10dBu、インピーダンス:14kΩ
デジタル・オーディオ 端子=XLRタイプ ×1(リアのオーディオR端子と共用)
信号フォーマット=AES3、16〜24ビット、32〜48kHz、2ch、インピーダンス:110Ω
タイム・コード 端子=XLRタイプ×1(リアのオーディオL端子と共用)
信号フォーマット=SMPTE 12M LTC、信号レベル:0.5〜18Vp-p、インピーダンス:14kΩ

出力 *3

USB *4 端子=USB Type B(Hi-Speed USB)×1信号フォーマット=USBビデオ(DV、MPEG-2 TS(〜25Mbps))、USBオーディオ(Audio、MIDI)
i.LINK(フロント*5/リア) 端子=6ピン・タイプ(S100)×1信号フォーマット=HDV、DV(IEC61883-2)、MPEG-2 TS(IEC61883-4)

電源 / 消費電力

電源 / 消費電力 DC9V(ACアダプター) 10W

外形寸法 / 質量

幅 (W) 146 mm
奥行き (D) 210 mm
高さ (H) 42 mm
質量 900 g

*0dBu=0.775Vrms

*質量はACアダプターを除く
*1 ビットレートは専用ソフトウェアでプリセットを選択、設定可能。
*2 Ver.1.3 Deep Colorに対応。HDCPには対応していません。
*3 i.LINK出力とUSB出力は同じビットレートになります。アップ/ダウン・コンバート、NTSC/PAL変換、フレームレート変換、I/P変換は行いません。
*4 Windows 7 SP1で動作確認済。最新情報はローランドのサポート・ページをご覧ください。
*5 HDV、DV、MPEG-2 TS入力時には、i.LINK出力が1系統になります。
◎VC-30HDはビデオ/オーディオ信号の入力がなくなってから4時間経過すると自動的に電源が切れます(工場出荷の設定)。自動で電源を切る必要がない場合は、取扱説明書記載の方法で機能を無効にしてご使用ください。
