製品概要
【1000SDA】は、SDI入力、出力をそれぞれ4端子搭載したマルチレート対応のSDIセレクター分配器です。分配出力したいSDI入力を本体のボタンから1つ選択することで、同一SDI信号を複数のデバイスへ同時出力することが可能となります。施設内に設置した4台のカメラ映像を、別々の部屋に設置した4台のモニタへ同時出力したい時などに有効です。SDIフォーマットはSMPTE規格に準拠したSD/HD/3G-SDIのマルチレートに対応し、DVB-ASI信号にも対応します。
また、イコライザ・リクロック機能を内蔵し、伝送中に起きる信号の減衰を復元してジッタを取り除くことで、3G-SDIで最大60m、HD-SDIでは最大100mの長距離伝送が可能となります。*1) RS422,RS232でのリモート制御に対応。コンソールケーブルで1000SDAとPCやスイッチャー等を接続し、離れた場所からシリアル信号を送信してSDI入力を切り替えることが可能です。 *2)
入力電圧はDC7~24Vの広範囲に対応しており、付属のACアダプタ以外にも、さまざまな機器からの電源供給が可能です。

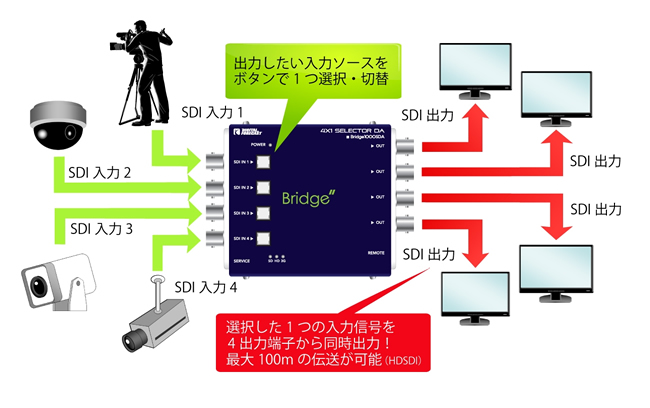

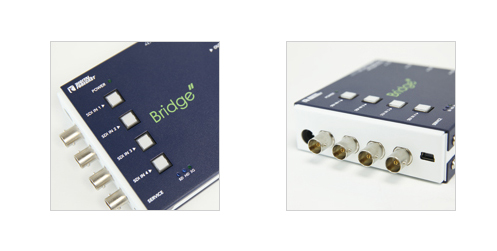

SDI 4入力から1入力を選択、4出力分配
出力したいSDI入力ソースをボタンで選択、SDIソースを4つに分配・出力します。SDIフォーマットは、SMPTE規格に準拠したSD/HD/3G-SDIのマルチレートに対応。また、DVB-ASI信号にも対応しています。
イコライザ・リクロック機能内蔵
イコライザ・リクロック機能を内蔵。伝送中に減衰した信号を復元し、ジッタ(信号のズレ)を取り除いて出力します。3G-SDIで最大60m、HD-SDIでは最大100mの長距離伝送が可能です。 *1
広範囲の入力電圧に対応(DC7~24V)
電源入力電圧はDC7~24Vと広範囲に対応。付属のACアダプタ以外にもさまざまな機器からの電源供給が可能です。
RS422, RS232リモート制御対応
RS422とRS232によるリモート制御に対応。離れた場所から1000SDAの動作制御が行えます。
仕様

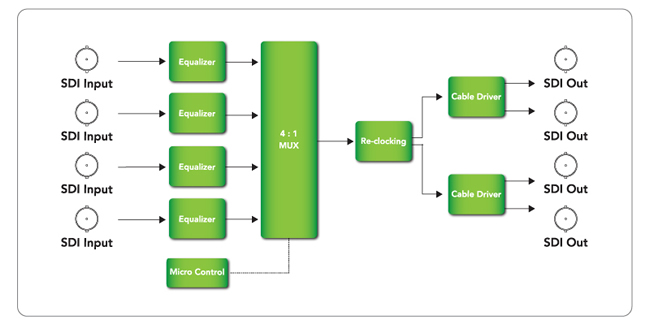

■ブロックダイアグラム

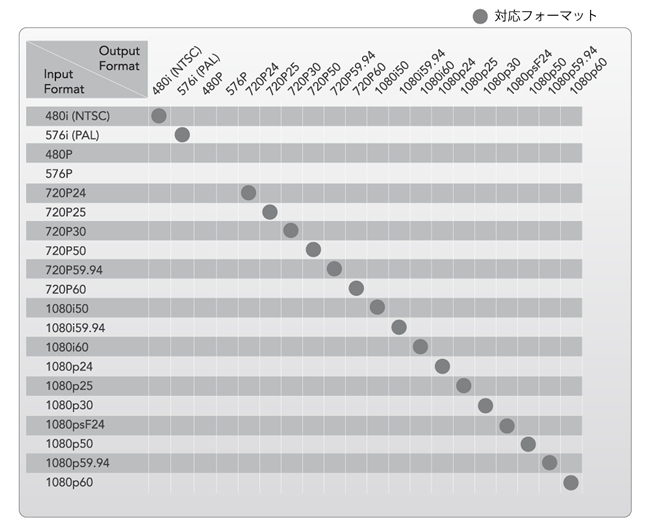

■入出力対応フォーマット

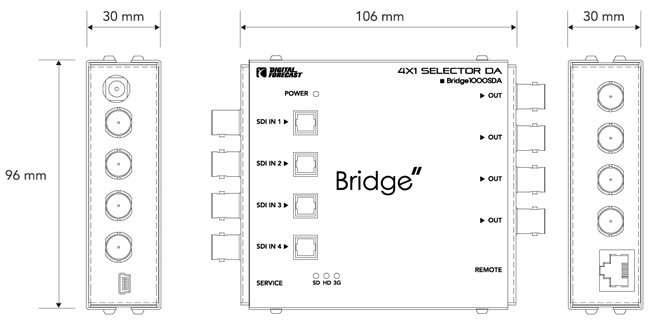

■外観
入力 | SDI/ DVB-ASI(BNC)x 4 |
---|---|
出力 | SDI/ DVB-ASI(BNC)x 4 本体ボタンにて選択された1入力を4分配出力 |
対応SDI規格 | SMPTE 125M: NTSC(480i 59.94), PAL(576i 50) SMPTE 296M:720p 50/59.94/60 SMPTE 274M, SMPTE292M:1080i 50/59.94/60 1080p 23.98/24/25/29.97/30 SMPTE 424M:1080p 59.94/60 (3G) SMPTE425M(レベルAのみ) |
ディップスイッチ | 2個 1:不使用 ※通常時、ONに設定 2:RS232/RS422選択 ※リモート制御機能利用時のみ |
電源 | ACアダプター |
入力電圧 | DC 7~24V |
消費電力 | 最大5W |
動作温度 | 0℃ ~ 60℃ |
動作湿度 | 0% ~ 90%(結露なきこと) |
本体サイズ | 106 x 96 x 30mm(突起物含まず) |
本体重量 | 225g |
適合認証 | PSE(ACアダプター)/ FCC/ CE/ RoHS |
*1) CANARE 7CFBケーブルにて。
*2) 別途、市販のシリアル~RJ45コンソールケーブルが必要です。
※記載された仕様、デザイン、価格等は予告無く変更される場合があります。予めご了承ください。
※当製品は、カタログ、パッケージに記載されていない使用環境・条件を全て保証するものではありません。
※記載されている会社名・商品名などは各社の商標または登録商標です。
※画像は全てはめ込み画像です。
※記載は、2013年10月現在での内容です。
