製品概要
1台のルーターですべてのSD/HD/Ultra HD SDIフォーマットに同時に対応する、最先端の12G-SDIビデオルーター。Smart Videohub 12G 40x40は、40系統の入力および40系統の出力を搭載し、ビデオリファレンス、リダンダント電源に対応しています。金属加工のエレガントなフロントパネルには、モニタリングおよびルーティングラベル表示用のフルHD大型LCDモニターが搭載されています。ルーティングは、ボタンで直接選択するか、スピンノブコントローラーを使用して実行できます。12G-SDIテクノロジーは、最大2160p60まで、すべてのSDIビデオスタンダードをサポートします。
仕様
■接続
| SDIビデオ入力 | 10-bit（SD-SDI、HD-SDI、12G-SDI）x 40 |
|---|---|
| SDIビデオ出力 | 10-bit（SD-SDI、HD-SDI、12G-SDI）x 40 |
| SDIレート | 270Mb、1.5G、3G、6G、12G |
| ビデオ入力再同期 | 未対応 |
| SDIリクロッキング | すべてのSDI出力 |
| リファレンス入力 | 3値シンクまたはブラックバースト |
| リファレンス出力 | リファレンス終端ループ出力 |
| コントロールパネル接続 | イーサネット |
| シリアルコントロール接続 | DB-9 RS-422 |
| 対応マルチレート | SD/HD/12G-SDIを自動検出。 4K/HD/SDビデオの同時ルーティングに対応 |
| アップデート | USB |
| フロントパネルルーターコントロール | Videohubローカルコントロール用ボタン x 40 、 LCDディスプレイおよびRJ45イーサネットのコントロール用スクロールホイール/ボタン x 6 、 RS-422 |
| ルーターコンフィギュレーション | フロントパネルLCDまたはRJ45イーサネットを使用 |
| RS-422ルーターコントロール | クロスポイント切替用の入力 x 1 |
■フォーマット
| SDビデオフォーマット | 525i59.94 NTSC、625i50PAL |
|---|---|
| HDビデオフォーマット | 720p50、720p59.94、720p60 1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60 1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30 1080i50、1080i59.94、1080i60 |
| 2Kビデオフォーマット | 2K DCI 23.98p、2K DCI 24p、2K DCI 25p 2K DCI 23.98PsF、2K DCI 24PsF、2K DCI 25PsF |
| Ultra HDビデオフォーマット | 2160p23.98、2160p24、2160p25、2160p29.97、2160p30、 2160p50、2160p59.94、2160p60 |
| 4Kビデオフォーマット | 4K DCI 23.98p、4K DCI 24p、4K DCI 25p、4K DCI 29.97p、4K DCI 30p、4K DCI 50p、4K DCI 59.94p、4K DCI 60p |
| SDI規格 | SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 424M、SMPTE 425M Level A/B、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1、SMPTE 2082-10、ITU-R BT.656、ITU-R BT.601 |
| SDIビデオレート | すべてのSDI入力でSD/HD/4Kを切換可能。SDIは270 Mb/s SD-SDI、1.5Gb/s-HD SDI、3G-SDI、6G-SDI、12G-SDIで切替可能。 |
| SDIビデオサンプリング | 4:2:2、4:4:4 |
| SDIオーディオサンプリング | テレビ標準サンプルレート（48kHz/24‑bit） |
| SDI色精度 | 10-bit 4:2:2、4:4:4 |
| SDI色空間 | YUV、RGB |
| SDI自動切替 | それぞれの入力でSD-SDI、HD-SDI、12G-SDI、DVB-ASIが自動的に選択されるため、 個々の入力で異なるテレビ規格を使用可能 |
| 対応SDIメタデータ | SMPTE 352Mのデータに付属されるビデオペイロードIDに対応 |
■コントロール
| コントロールパネル | Videohubルーティングコントロール用ボタン x 40、メニューコントロール用スクロールホイール/ボタン x 6 、 5インチ カラーディスプレイ |
|---|
■ディスプレイ
| ディスプレイ | ビデオおよびメニュー設定用、内蔵5インチLCD |
|---|
■電源条件
| 電源 | 2 x 内蔵90-240V AC IEC電源ケーブルが必要。 |
|---|---|
| 停電保護 | クロスポイント接続設定を保存し、電源復旧時に瞬時に回復 |

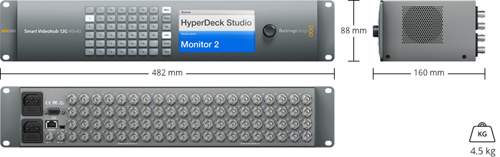

■サイズ
■作動環境
| 作動温度 | 0°〜40° C (32° to 104° F) |
|---|---|
| 保管温度 | -20°〜45° C (-4°〜113° F) |
| 相対湿度 | 0% 〜 90% （結露なし） |
