HD-SDIまたはSD-SDIからアナログに変換。HDWSシリーズとの組み合わせに最適!
●SD-SDIだけでなく、HD-SDIにも対応
●HD用とSD用の2つのシンクジェネレータを内蔵
●エンベデッドオーディオ対応
HD-SDIをアナログコンポーネントに変換
HD-SDIからHDアナログコンポーネント(YPbPr/RGB)への変換のほか、SD-SDIからSDアナログコンポーネント(YPbPr/RGB)、Sビデオ、コンポジットへの変換が可能。カノープスの技術を活かして、高画質な変換を実現しました。
※アップ/ダウンコンバート機能はありません。
エンベデッドオーディオ対応
HD/SD-SDIに多重化されているエンベデッドオーディオを分離し、アンバランス2chでアナログモニタに出力できます。また、エンベデッドオーディオ8chの中から2chペアを選択して出力することもできます。
シンクジェネレータを内蔵
HDの3値シンクとSDのBBの2系統の出力を装備。それぞれ独立してフォーマット指定できます。編集システムのREFとしてお使いいただけます。

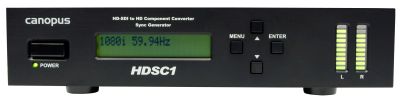

前面のLCDとコントロールボタン
LCD表示を見ながら設定変更や、入力信号フォーマットの確認などが行えます。オーディオモニタ出力(2ch)のレベルを確認できるメーターも装備。1Uハーフラックマウントサイズながら、高い操作性を実現しました。
仕様
■ビデオ形式:HD-SDI入力時
入力信号形式 | HD-SDI SMPTE 292M準拠 |
---|---|
対応フォーマット | 1080/59.94i(29.97フレーム/秒 インターレース方式)、1080/60i、1080/50i、1080/23.98PsF、1080/24PsF、720/59.94p、720/60p、720/50p、1035/59.94i、1035/60i |
出力信号 | HDコンポーネント(Y,Pb,Pr) RGB (R,G,B,H,V ※Sync on Green対応) |
■ビデオ形式:SDI入力時
入力信号形式 | SDI SMPTE 259M-C準拠 |
---|---|
対応フォーマット | 525/59.94i、625/50i |
出力信号 | コンポーネント(Y,Pb,Pr) RGB (R,G,B ※Sync on Green対応) Sビデオ コンポジット |
■オーディオ形式:HD-SDI/SDI時
入力信号形式 | エンベデッドオーディオ SMPTE 299M/272M-A準拠 |
---|---|
出力信号 | アンバランスオーディオ2ch(RCA×2) ※出力チャンネル選択可(ch1/2, ch3/4, ch5/6, ch7/8),Mix |
■シンクジェネレータ形式:出力信号※
BlackBurst | NTSC(59.94i) PAL(50i) |
---|---|
3値Sync | 1080/59.94i(29.97フレーム/秒 インターレース方式), 1080/60i, 1080/50i, 1080/23.98PsF, 1080/24PsF, 720/59.94p, 720/60p, 720/50p |
■入出力端子形式(入出力)
HD-SDI/SDI | BNC x 2 ※1つは入力スルー端子 |
---|
■入出力端子形式(出力)
コンポーネント/RGB | BNC x 5 ※コンポーネントとRGBは共用 |
---|---|
コンポジット | ピンジャック x 1 BNCx1 |
Sビデオ | S端子 x 1 |
オーディオ | ピンジャック(ステレオ1系統) |
Sync | BNC x 2 |
■その他
電源 | 外部電源ジャックDC12V |
---|---|
消費電力 | 最大10.8W |
動作温度 | 10℃~35℃ |
動作湿度 | 40%~80% (結露しないこと) |
保存温度 | -20℃~60℃ |
保存湿度 | 20%~80% (結露しないこと) |
外形寸法 | 215(W)x44(H)x241(D)mm(突起物を含まず) EIA規格準拠19インチハーフラックマウントサイズ |
本体質量 | 1.9kg |
※ 青文字で記載している部分は、型番HDSC1(RC)での追加機能です。型番に「(RC)」が含まれない旧モデルではファームウェアのアップデート(有償)により対応させることが可能です。詳しくはこちら。
※ Black Burstと3値Syncは独立して使用可能。ただしフレームレートが異なる場合は同期しません。
