レンタル価格 1日税込33,000円
テストタイムコードを使用し、映像遅延時間、音声遅延時間、音声チャネル間の相対遅延時間差、および映像音声相対遅延時間差を測定。
概要
テストタイムコード(TTC)を用いて、映像・音声各遅延時間を計測する装置です。 映像音声の伝搬遅延時間、及び各遅延時間差を計測します。 またGNSS(オプション)による時刻取得を行う事で遠距離間の伝搬遅延時間を計測できます。
主な特長
◼12G-SDI、3G-SDI、HD-SDIの主要フォーマットに対応 (12Gはオプション)
◼本装置2台とGNSSを用いる事で遠隔地の伝搬遅延時間計測が可能 (GNSSはオプション)
◼映像と音声のリップシンクの他、映像音声の伝搬遅延時間やVANCの遅延時間を計測可能
◼計測値のログ出力が可能
◼1us単位の高精度計測が可能
◼Telnetによる外部制御が可能
◼SNMPによる監視及び外部制御が可能
◼EIA 3U/HALFサイズ 前面に7インチモニタ(タッチパネル式)を搭載

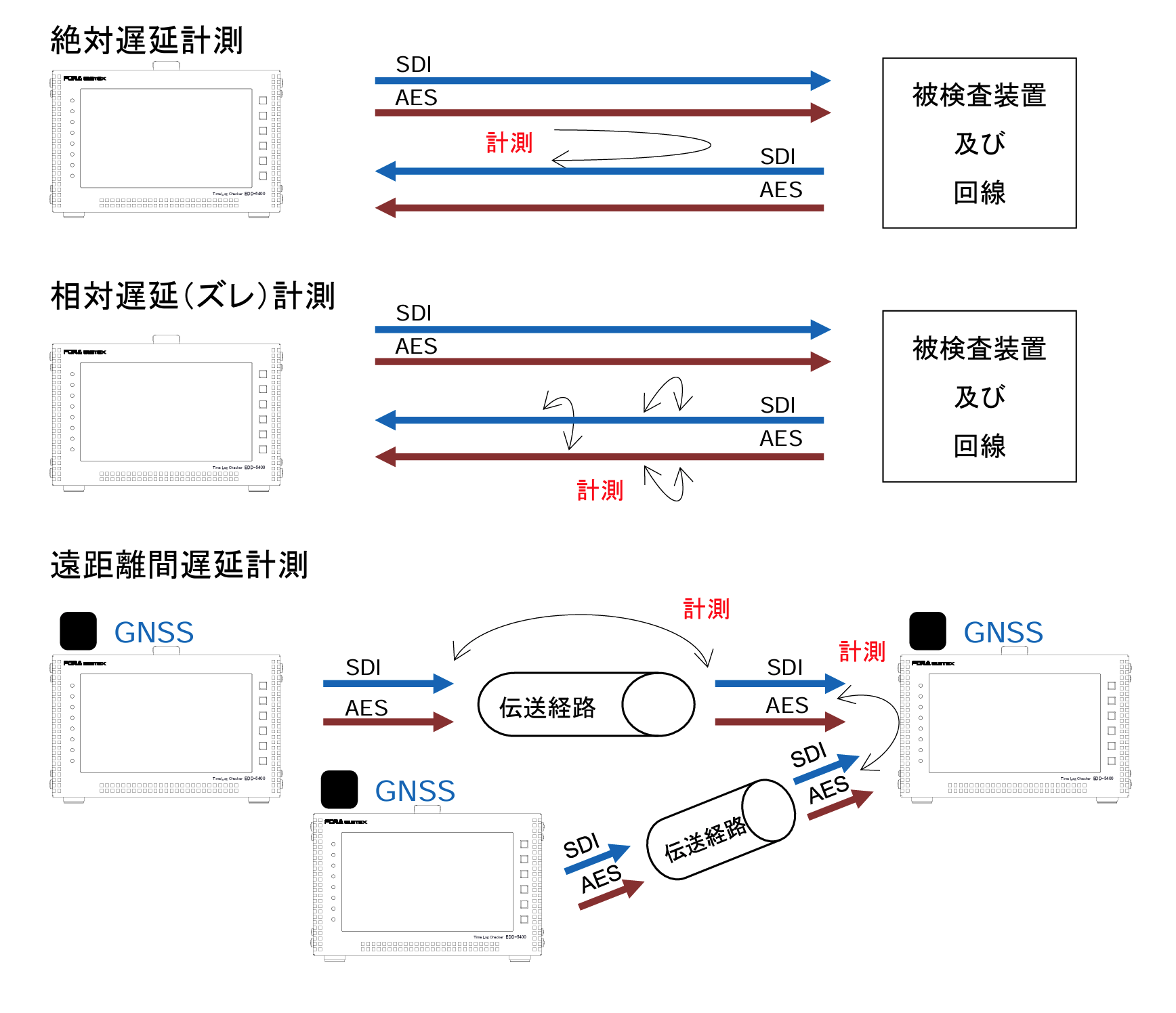

計測例

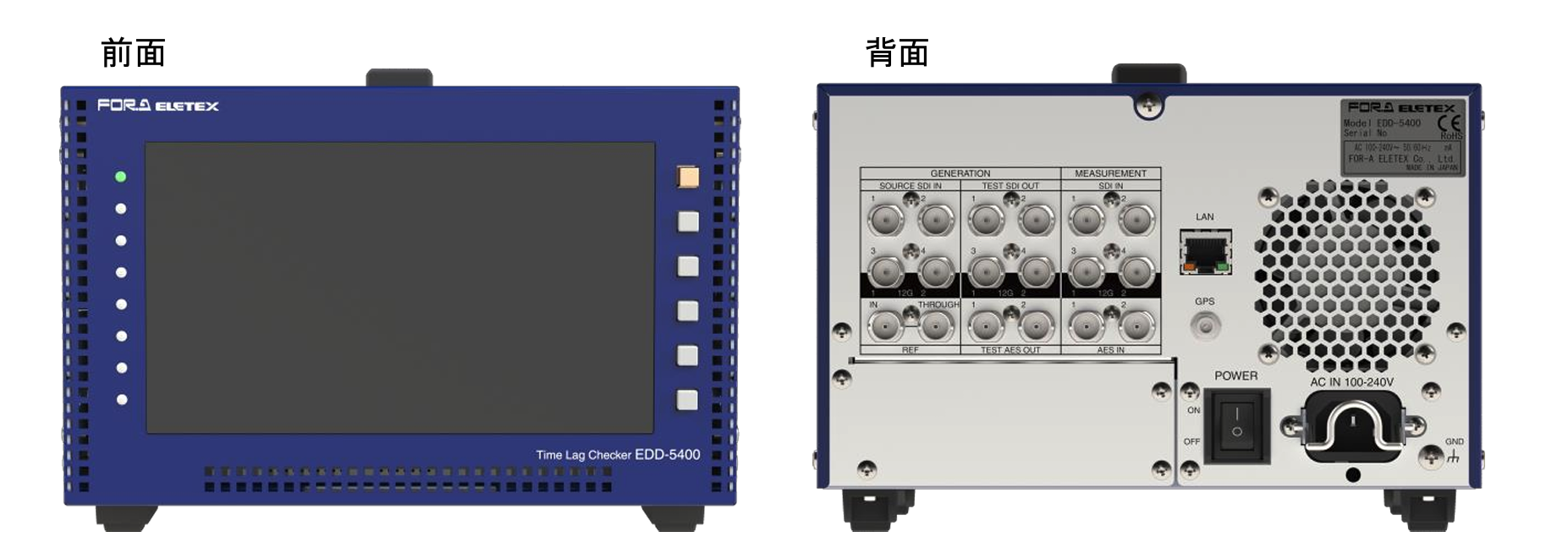

本体外観
仕様
| ビデオ入出力フォーマット | 12G-SDI：75Ω BNC(2入出力) SMPTE ST 2082-1準拠(オプション) 3840 x 2160/60p、59.94p、50p
3G-SDI (LEVEL A/B)：75Ω BNC(4入出力) SMPTE ST 424準拠 1920 x 1080/60p、59.94p、50p 3840 x 2160/60p、59.94p、50p (2SI/SQD) HD-SDI：75Ω BNC(4入出力) SMPTE ST 292-1準拠 1920 x 1080/60i、59.94i、50i 1280 x 720/60p、59.94p、50p |
|---|---|
| オーディオ入出力/フォーマット | Embedded Audio入力：SMPTE ST 272/299準拠 LPCM 48KHz 最大32ch（BNCあたり、フォーマットにより16ch）
AES/EBU入力：75Ω BNC(2入出力) AES/EBU準拠 LPCM 48KHzサンプル2系統4ch |
| 遅延時間計測範囲 | 1us単位 TTC/信号間： 最大＋99s 各信号間： 最大±60s |
| 遅延時間計測精度 | ±1us (同一フレームレート時)または±10ppm以下の悪い方。 ただし、テスト信号入力、同期入力時は入力の周波数精度に依存。 |
| 遅延時間単位 | sec/ms 、または sec/frame/ms |
| リファレンス入力 (テスト信号出力用同期) | BB：NTSC： 0.429 V (p-p)(75Ω) TRI-SYNC： 0.6 V (p-p)(75Ω) BNC x 1 |
| GNSS(GPS)アンテナ入力 | 50Ω SMA(メス) 3.3V出力 (オプション) |
| LAN | 100Base-TX、RJ-45 x 1 (telnet、SNMP) |
| 使用温度・湿度 | 5℃～40℃、10%～80%（結露の無いこと） |
| 電源電圧 | AC100V～AC240V±10% 50Hz/60Hz |
| 消費電力 | AC 100V時： 40W |
| 外形寸法 | 212 (W) x 132 (H) x 350 (D) mm 突起物含まず |
| 質 量 | 約5.5 kg(本体のみ) |
