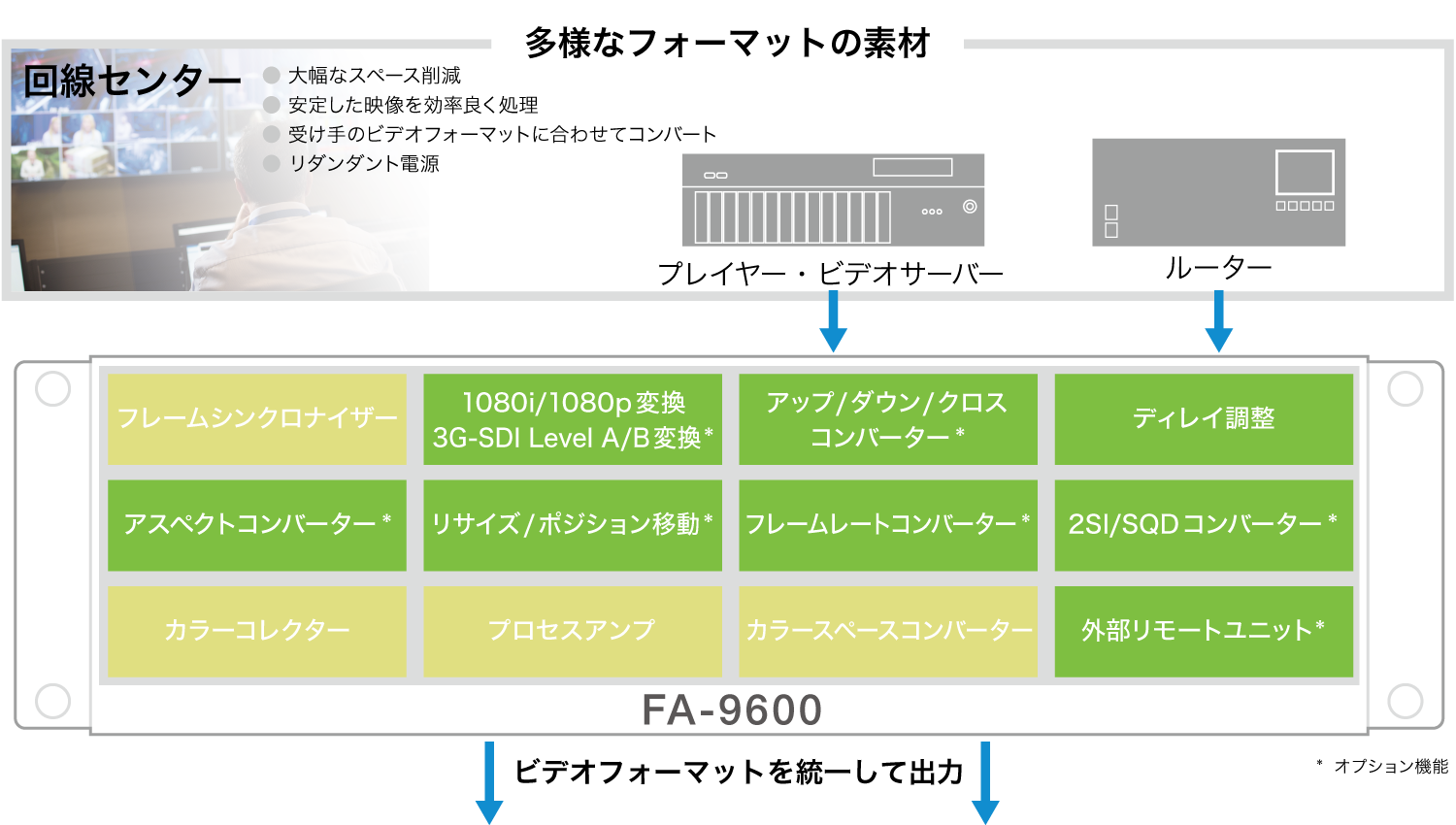

4K/12G-SDI/HDR/広色域 全てに対応したマルチパーパスシグナルプロセッサー。多様なフォーマットの素材が混在する現場に最適
・豊富な入出力と機能を搭載
・フレームシンクロナイザー
・プロセスアンプ
・アップ/ダウン/クロス/
・アスペクトコンバーター
・簡易FRC機能
・カラーコレクター
・クリップ機能
・セレクター機能
・ディレイ機能
・入出力バイパス
・ANC MUX/DEMUX
・タイムコード
・テストシグナル
・SNMP対応
・Ember+対応
・ビデオペイロードID
フレームシンクロナイザー機能
同期モードはフレーム/ライン/AVDL/ライン(Min)から選択可能。いずれのモードにおいてもアンシラリデータはH/Vともに通過させることが可能。
＊入出力フォーマットが異なる場合には通過可能なパケットに制約があります。
プロセスアンプ
ビデオレベル、クロマレベル、ブラックレベル、HUEの調整が可能。補正前/補正後を確認するための分割表示機能も搭載。
簡易FRC機能
簡易的なフレームレート変換(相互変換)が可能。
59.94Hz系フォーマット⇔ 50Hz系フォーマット
59.94Hz系フォーマット⇔ 60Hz系フォーマット
50Hz系フォーマット⇔ 60Hz系フォーマット
カラーコレクター
放送業界で実績のあるカラーコレクター機能を2系統搭載。 カラーコレクションモードは2種類から選択でき、単独またはグループでの色調整が可能。
バランスモード：RGBによる色調整
ディファレンシャルモード：ホワイトバランスを崩さずに色調整
各パラメータには朋栄のカラーコレクターではおなじみのUNITYボタンを搭載。ボタンを押すだけでデフォルト状態に復帰させることが可能。補正前/補正後を確認するための分割表示機能も搭載。4Kモードを利用して、4Kカラーコレクターとしての利用も可能。
クリップ機能
朋栄のカラーコレクターで評判のクリップ機能を継承。Y/Cb/CrまたはRGBクリップ機能により、色情報を最適な範囲内に抑え込むことが可能。
Y/Cb/Crクリップ：
ホワイトクリップとブラッククリップ機能により、ホワイトバランスを保ったまま、必要以上に明るい／暗い色情報を範囲内に調整可能。
RGBクリップ：
ホワイトクリップとブラッククリップ機能により、必要以上に明るい／暗い色情報を範囲内に調整可能。撮影時に発生した意図しない色情報を補正。
Knee：
高輝度領域だけを圧縮して諧調を保持。HDR→SDR変換において、白飛びを防ぎながらHDRの諧調をSDRで再現可能。
セレクター機能
SDI入出力それぞれにセレクター機能を搭載。入力段でプロセス経路を選択し、さらに出力段で出力する端子を選択することが可能。
ディレイ調整
最大8フレームまでのフレームバッファを搭載。各チャネル個別にディレイ調整が可能。
入出力バイパス
電源断や障害発生時にプロセス機能をバイパスし、映像を出力するバイパス機能を搭載。
ANC MUX/DEMUX
ビデオ信号に重畳されたアンシラリー(ANC)信号は最初に分離され、プロセス回路とは別に処理。ANCデータはチャネルごとにそのまま通過するか、設定されたANCデータを重畳しなおすか、ブランクにするかを選択することが可能。
タイムコードインサーター/ジェネレーター
タイムコードは、外部からのLTCタイムコード入力のほか、内蔵のタイムコードジェネレーターを選択可能。チャネルごとにPass、外部LTCまたは内蔵TCに準拠するかどうかを選択。また、搭載のLTC端子は外部LTC入力のほか、内蔵TCの外部出力として利用することも可能(選択式)。
LTC入出力端子はオプションFA-96DIN4-CBLが必要です。
テストシグナル出力
チャネルごとに100%カラーバー、75%カラーバーの出力が可能。
SNMP対応
標準でSNMPに対応。電源、ファン、信号等に関するアラーム監視をSNMP経由で行うことも可能。
Ember+対応
Ember+プロトコルによるビデオ及びオーディオ関連項目の全てを制御が可能。
ビデオペイロードID対応
入力信号のビデオペイロードID(PID)に連動したイベント呼び出しが可能。フォーマット変換をする際、従来であれば手動での設定変更が必要であったが、PIDの活用により、入力信号に合わせて自動的に設定可能。
対応規格
SMPTE ST 425-3:2019/SMPTE ST 425-5:2019/SMPTE ST 2081-11:2019

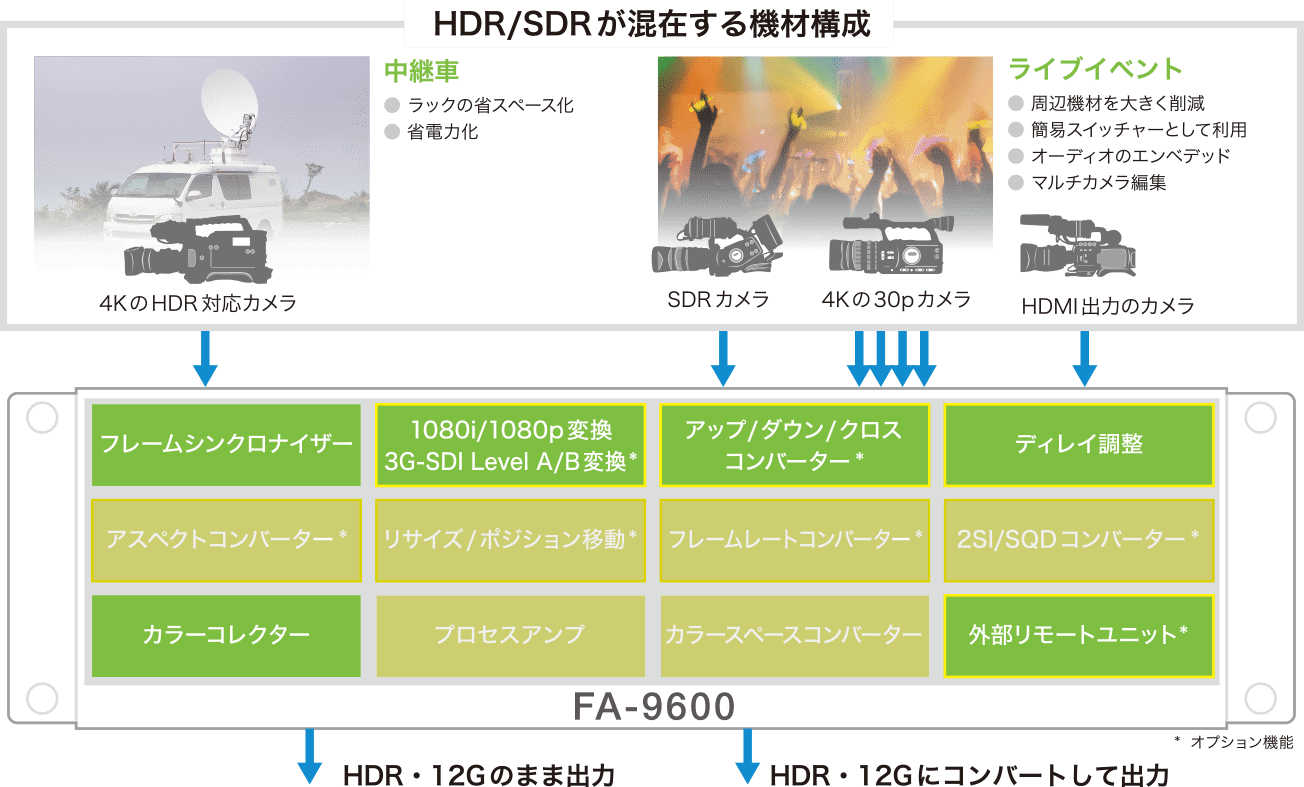

HDR/SDR が混在する制作環境に最適
HD/4K UHD製作を強力にサポートするカラープロセス回路を搭載。スイッチャーや素材編集の入力段において規格統一が可能になる一方、出力段ではHDRとSDRのサイマル放送などにも活用可能。
各種HDR・SDR カーブに対応したEOTF/OETFにより外部デバイスの差異を補正
HDMI入出力のHDRメタデータに対応
EOTF/OETFのLogカーブと色域は、PCから登録が可能。S-Log3やCanon Log 3など、カメラのログカーブにも対応
HLG、PQ、SDRなどの各種Logカーブに対応したダイナミックレンジ変換機能。ITU-R BT.2100準拠のダイナミックレンジ変換にも対応
HDR拡張ソフトウェア（FA-96AHDR2）の追加により、SR Live for HDRに対応した変換、またはOOTF Adjustment機能の使用が可能
「SR Live for HDR」 はソニー株式会社の提唱する、HDR / SDR の映像を同時かつ効率的に制作することが可能なソリューションです。

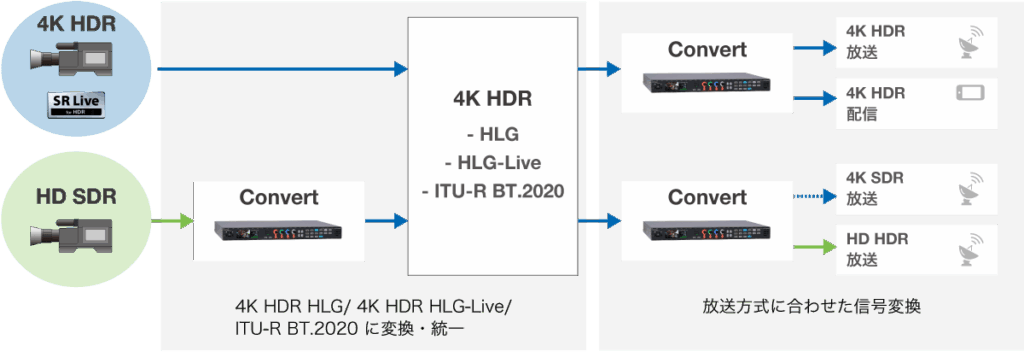

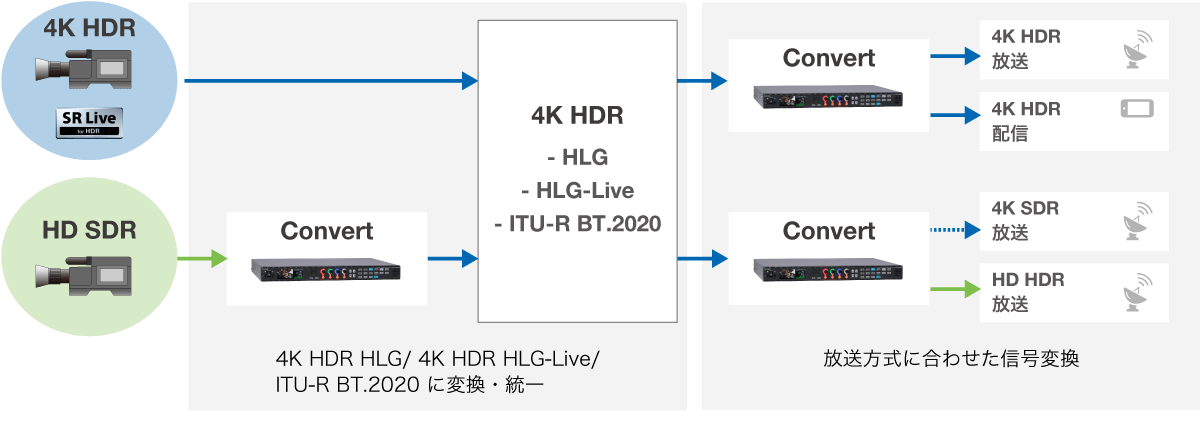

4K/HDRとHD/SDRのサイマル運用に最適

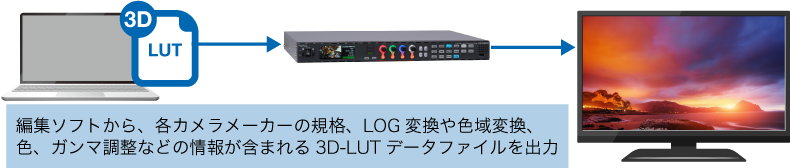

3D-LUTを使った変換も可能
3D-LUTはメーカー提供のものなど、”.cube”データをFA-9600に読み込むことで各種対応可能。TVLogic社のWonderLookProと連携することで、3D-LUTのリアルタイム制御も可能。
3D-LUTのリアルタイム制御にはWonderLookPro（V4.3.5 以降）および WonderLookPro Corporate License が必要です。
3D-LUTの対応はオプションFA-96AHDR2 またはFA-96AHDRが必要です。
抜群の操作性

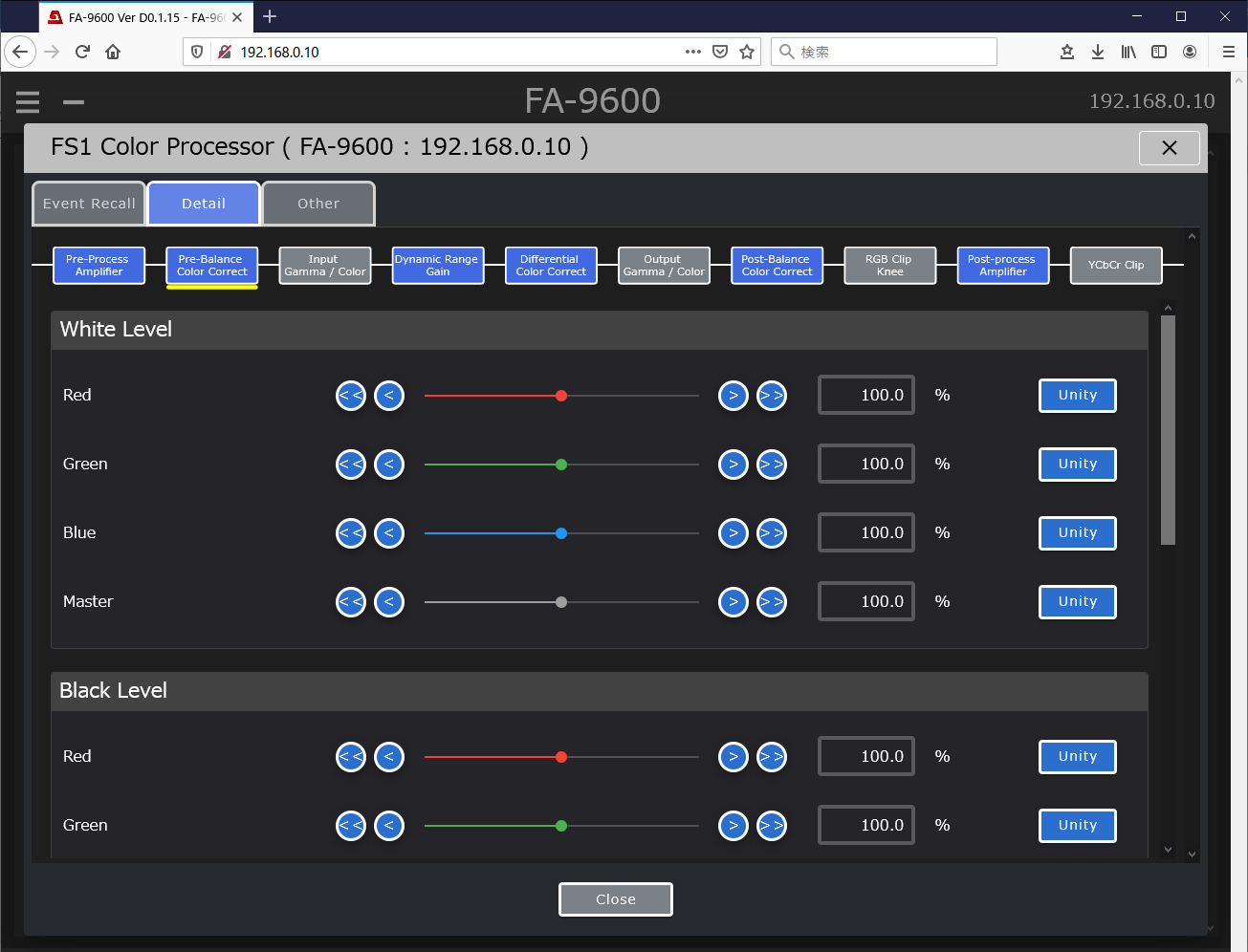

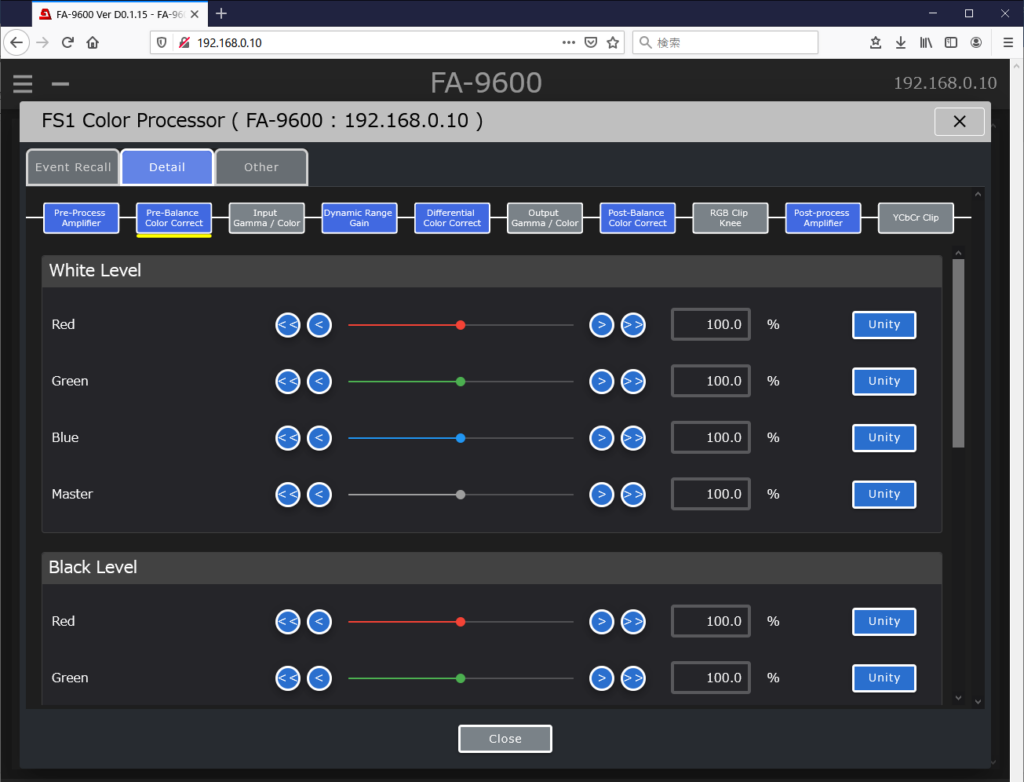

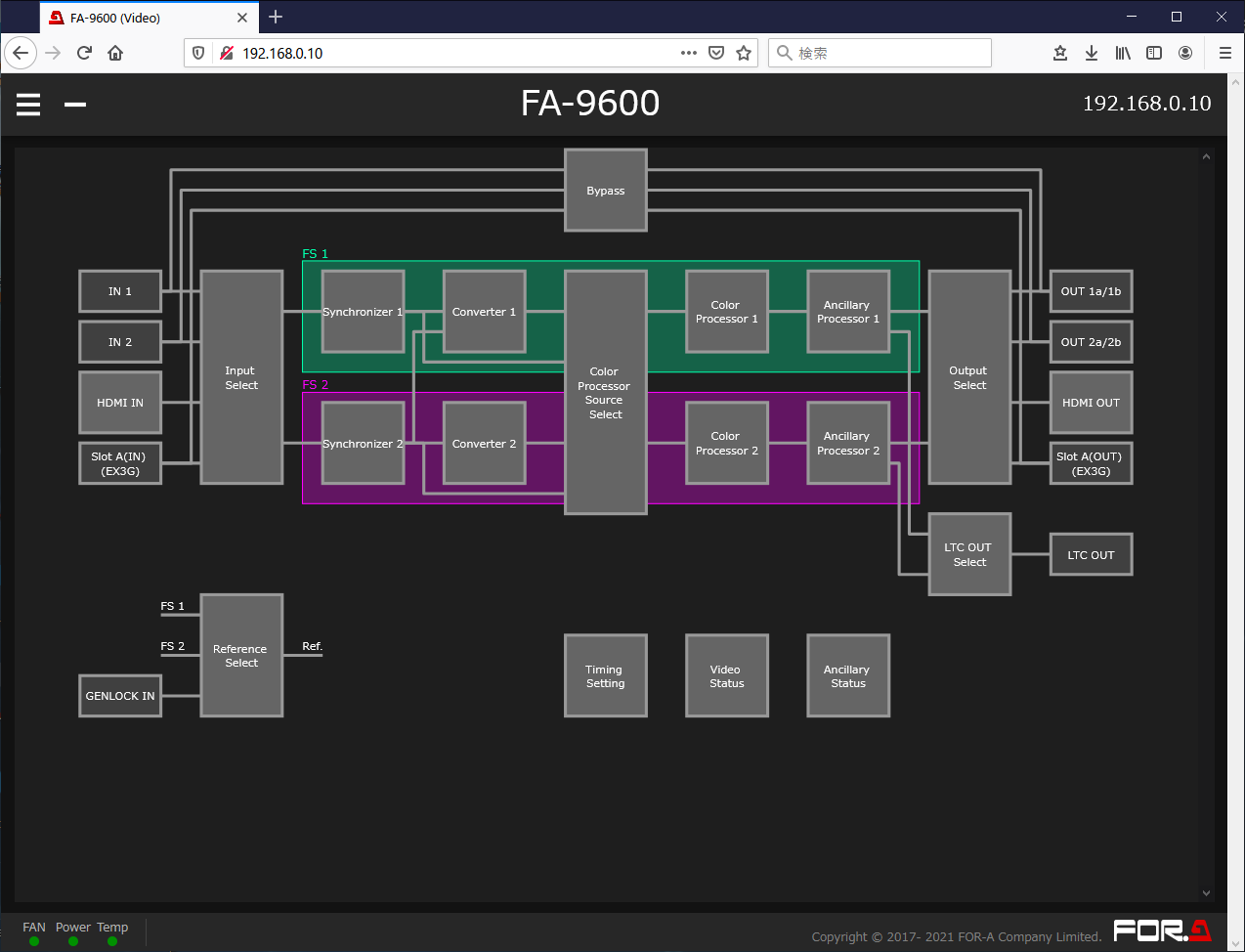

・インストール不要のWebGUIにより全ての機能を制御可能
・Ember+による外部制御が可能
・リダンダント電源、GPI入出力、LTC入出力等の追加が可能(オプション)
・リモートコントロールユニット(別売)の接続が可能。フロントパネルから直接調整が可能なカラーコレクション専用モデルFA-10DCCRUもラインアップ

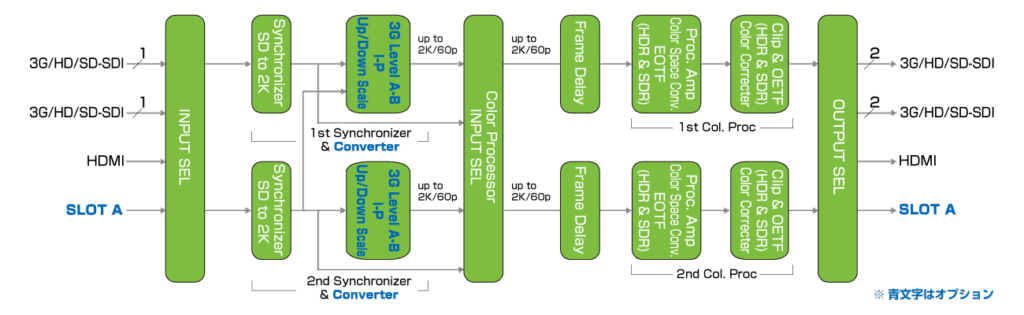

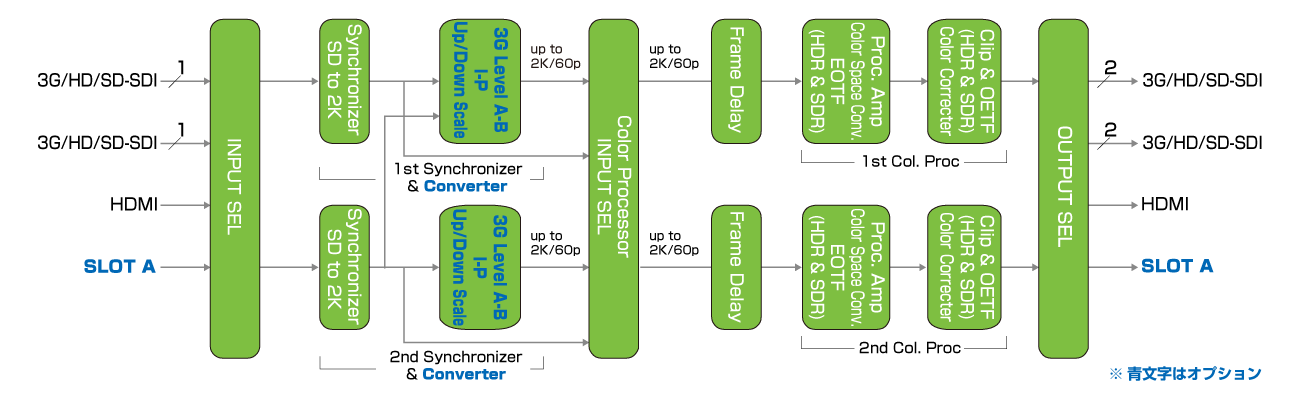

ブロック図
4K/HDサイマルモード

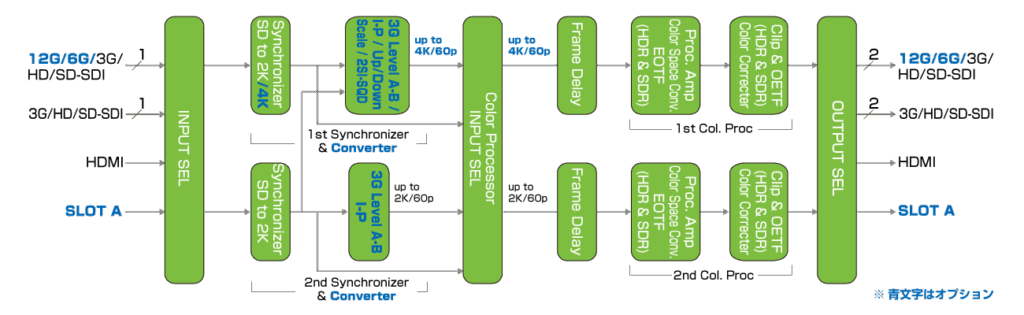

Dual HDモード

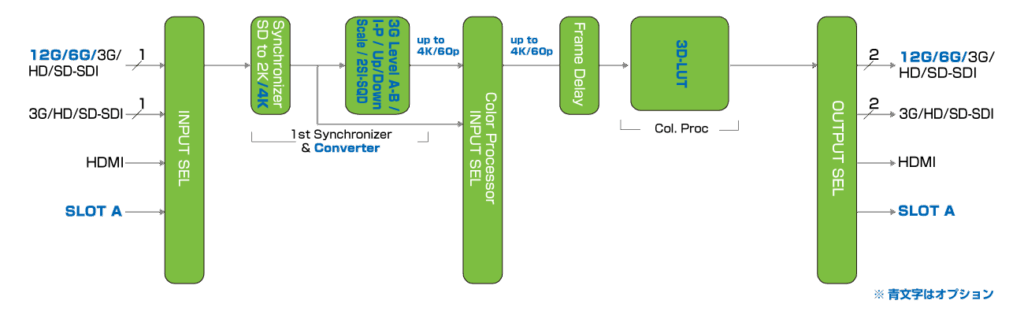

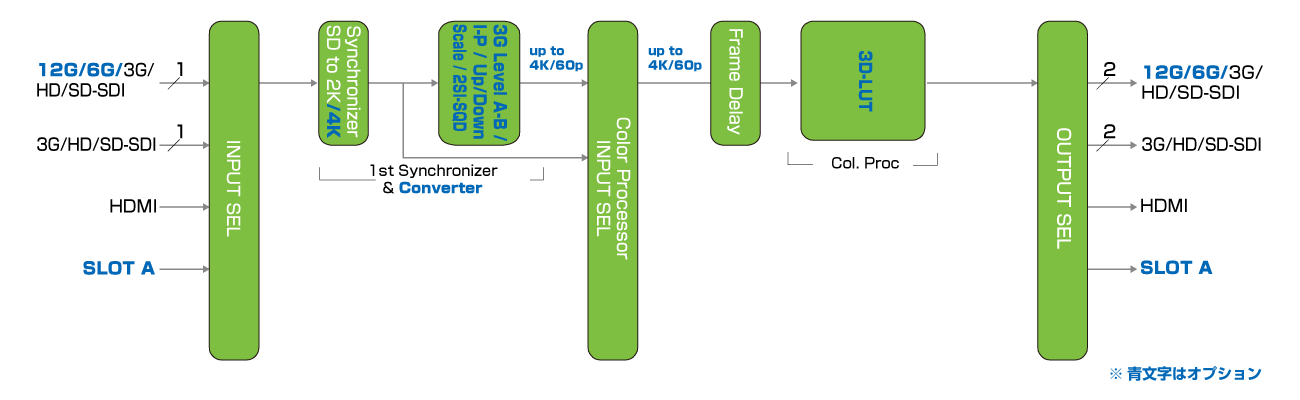

3D LUTモード

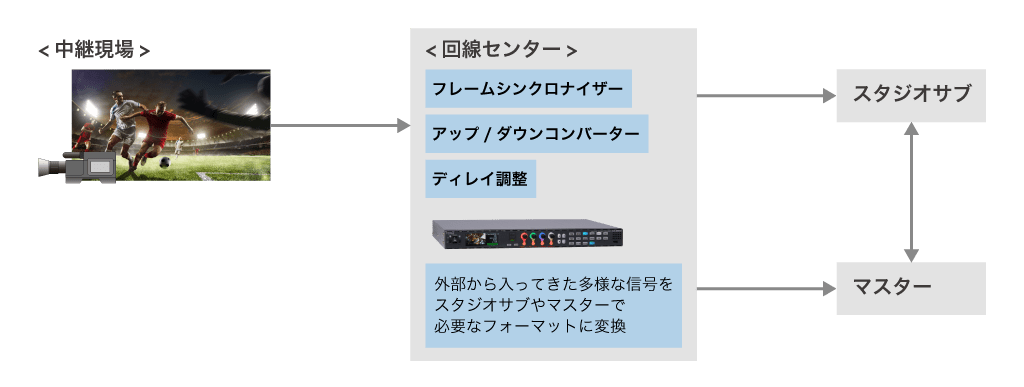

活用例

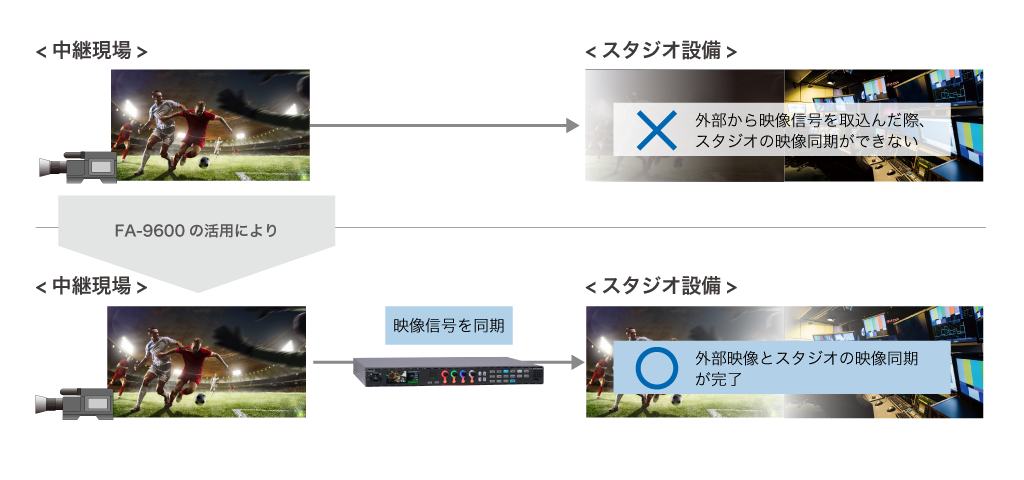

・中継映像など非同期入力信号のシステム同期合わせ

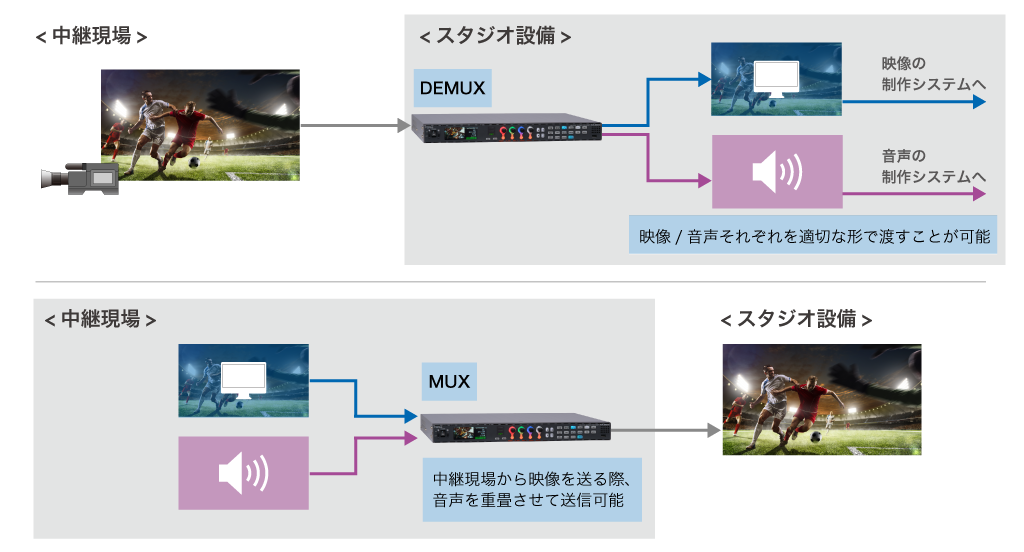

・映像・音声のMUX/DEMUX
・回線センターでのフォーマット変換
仕様
■基本仕様
| 使⽤温度 | 0℃〜40℃ |
|---|---|
| 使⽤湿度 | 30%〜90% (結露のないこと) |
| 電源電圧 | AC 100 V〜240 V ±10% 50/60 Hz |
| 消費電⼒ | FA-9600: 70 VA (67 W) (AC 100 V〜120 V 供給時) 72 VA (68 W) (AC 220 V〜240 V 供給時) FA-96PS実装時: 70 VA (65 W) (AC 100 V〜120 V 供給時) 86 VA (71 W) (AC 220 V〜240 V 供給時) オプション実装時の最⼤消費電⼒ 110 VA (107 W ) (AC 100 V〜120 V 供給時) 110 VA (102 W) (AC 220 V〜240 V 供給時) |
| 外形⼨法 | 430 (W) x 310 (D) x 44 (H) mm 480 (W) (ラック⾦具付き) |
| 質量 | 3.5 kg (オプション最多構成時) |
■技術仕様
| SDIビデオフォーマット | 1080/60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p 1080/60i (30PsF), 59.94i (29.97PsF), 50i (25PsF), 24PsF, 23.98PsF 720/60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p 525/59.94i, 625/50i Single-Link 3G-SDI Dual-Link HD-SDI Single-Link HD-SDI |
|---|---|
| SDIビデオフォーマット (オプション)(FA-964K) | 3840 x 2160/60p, 59.94p, 50p, 48p, 47.95p, 30p, 29.97p, 25p, 24p, 23.98p, 30PsF, 29.97PsF, 25PsF, 24PsF, 23.98PsF Single-Link 12G-SDI Single-Link 6G-SDI Dual-Link 6G-SDI (出⼒のみ) Dual-Link 3G-SDI Quad-Link 3G-SDI (出⼒のみ) (⼊⼒にはFA-96EX3G44-RかFA-96SFPC4が必要) Quad-Link HD-SDI (出⼒のみ) (⼊⼒にはFA-96EX3G44-RかFA-96SFPC4が必要) |
| (FA-964K)(FA-96EX3G44-R)(FA-96SFPC4) | 3840 x 2160/60p, 59.94p, 50p, 48p, 47.95p, 30p, 29.97p, 25p, 24p, 23.98p, 30PsF, 29.97PsF, 25PsF, 24PsF, 23.98PsF Quad-Link 3G-SDI (Level-A/B, SQD/2SI) Dual-Link 3G-SDI (Level-A/B, SQD/2SI) Quad-Link HD-SDI (SQD) |
| HDMIビデオフォーマット | 1080/60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p (出⼒設定が3G-SDI Level-Bの場合、HDMIはサポート外となりますので、使⽤できません) 1080/60i (30PsF), 59.94i (29.97PsF), 50i (25PsF), 24PsF, 23.98PsF 720/60p, 59.94p, 50p 525/59.94i, 625/50i |
| HDMIビデオフォーマット (オプション)(FA-964K) | 3840 x 2160/60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p (出⼒設定がSQDまたはLevel-Bの場合、HDMIはサポート外となりますので、使⽤できません) |
| ビデオ⼊⼒ | 3G-SDI: 3Gbps (Level-A/B) HD-SDI: 1.5 Gbps または SD-SDI: 270 Mbps 75Ω BNC x 2 (IN2→OUT2aはバイパス可能) |
| (FA-96EX3G44-R) | 3G/HD/SD-SDI: 75Ω BNC x 4 (⼊⼒増設) |
| (FA-964K) | 12/6G/3G/HD/SD -SDI: (IN1のみ) |
| HDMI | HDMI 2.0b Type-Aコネクター x 1 YCbCr 4:2:2 量⼦化ビット数: 8/10/12ビット (内部処理は10ビット) YCbCr 4:4:4 量⼦化ビット数: 8ビット (内部処理は10ビット) RGB 4:4:4 量⼦化ビット数: 8ビット Limited Range / Full Range HDCPには対応していません |
| ビデオ出⼒ | 3G-SDI: 3Gbps (Level-A/B) HD-SDI: 1.5 Gbps または SD-SDI: 270 Mbps 75Ω BNC x 4 (2系統) |
| (FA-96EX3G44-R) | 3G/HD/SD-SDI: 75Ω BNC x 4 (出⼒増設)(4⼊⼒→4出⼒バイパス可能) |
| (FA-96EX12G06) | 12G/6G/3G/HD/SD-SDI: 75Ω BNC x 6 (出⼒増設) |
| (FA-964K) | 12G/6G-SDI: (本体はOUT1a/1bのみ対応)(FA-96EX12G06オプションは全出⼒対応) |
| HDMI | HDMI 2.0b Type-Aコネクター x 1 YCbCr 4:2:2 量⼦化ビット数: 10ビット RGB 4:4:4 量⼦化ビット数: 8ビット Limited Range |
| SFPケージ (FA-96SFPC4) | SFP/SFP+モジュール⽤ケージおよびコネクター x 4 SFP/SFP+モジュール全搭載時: 12G/6G/3G/HD/SD-SDI 4⼊⼒ / 4出⼒ |
| 信号処理⽅式 | 4:2:2 デジタルコンポーネント |
| 量⼦化 | 12G/6G/3G/HD/SD-SDI: 10-bit |
| ゲンロック⼊⼒ | BB: NTSC: 0.429 V(p-p) / PAL: 0.45 V(p-p) または3値シンク: 0.6 V(p-p) BNC x 1 75Ω または ループスルー (終端時は75Ω終端プラグが必要) |
| 同期モード | Frame、Line、AVDL、Line (Min) |
| システム位相調整 | |
| Frameモード | ⽔平: -0.5 H 〜 +0.5 H 垂直: -0.5 frame 〜 +0.5 frame 遅延: 最⼤︓1 frame + 2 H / 最⼩︓2 H (Quad/Dual Link時は、最⼤︓1 frame＋ 4H / 最⼩︓4H) |
| Lineモード | ⽔平︓ -0.5 H 〜 +0.5 H 垂直︓ -0.5 frame 〜 +0.5 frame 遅延︓ 最⼤︓1.45 H / 最⼩︓0.55 H |
| AVDLモード | ⽔平︓ -0.5 H 〜 +0.5 H 垂直︓ -0.5 frame 〜 +0.5 frame 遅延︓ 4K/HD: 最⼤︓5.5 H / 最⼩︓0.5 H SD 最⼤︓1.5 H / 最⼩︓0.5 H |
| Line (Min)モード | ⽔平︓ -0.5 H 〜 +0.5 H 垂直︓ -0.5 frame 〜 +0.5 frame 遅延︓ 最⼤︓1H+600 clk / 最⼩︓800 clk |
| コンバーター1(FA-96UDC) | 4K 2SI/SQD変換、アップ/ダウン/クロス変換、アスペクト変換 リサイズ・ポジション移動、I-P変換、3G-SDI Level A-B変換 簡易フレームレート変換 対応フォーマット 3840 x 2160/59.94p, 50p 3840 x 2160/60p, 48p, 47.95p, 30p, 29.97p, 25p, 24p, 23.98p 3840 x 2160/30PsF, 29.97PsF, 25PsF, 24PsF, 23.98PsF 1080/59.94p, 50p, 29.97p, 25p, 23.98p 1080/59.94i, 50i, 23.98PsF 1080/60p, 30p, 24p 1080/60i, 30PsF, 29.97PsF, 25PsF, 24PsF 720/59.94p, 50p 720/60p, 30p, 29.97p, 25p, 24p, 23.98p 525/59.94i, 625/50i |
| コンバーター2(FA-96UDC) | I-P変換 3G-SDI Level A-B変換 簡易フレームレート変換 (アップ／ダウン／クロス変換、アスペクト変換、リサイズ、ポジション移動: MU Main モードがDual HD時のみ有効） |
| 対応フォーマット | 1080/59.94p, 50p, 29.97p, 25p 1080/60p, 30p, 24p 1080/59.94i, 50i 1080/60i, 30PsF, 29.97PsF, 25PsF, 24PsF 720/60p, 30p, 29.97p, 25p, 24p, 23.98p |
| フレームディレイ | 最⼤8フレーム |
| カラープロセス | プロセスアンプ、カラースペース変換、EOTF (デガンマ) / OETF (ガンマ) カラーコレクター、ビデオクリップ |
| プロセスアンプ | ビデオレベル: 0.0%〜200.0％ クロマ レベル: 0.0%〜200.0％ ブラック レベル: -20.0%〜100.0％ ヒュー: -179.8°〜 +180° |
| カラーコレクション | バランス (RGB) モード ディファレンシャル (YCbCr) モード |
| ビデオクリップ | Knee Clip (RGB)、YCbCr Clip |
| ⾊空間 | ITU-R BT.709/2020、ユーザー定義 (アップロード可) |
| EOTF/OETF | HLG、SMPTE2048、ITU-R BT.1886、ユーザー定義 (アップロード可) |
| SDIオーディオ⼊⼒ | 12G/6G/3G/HD-SDI: 16チャンネル (Group 1-4) 48 kHz 16-24ビット 同期／⾮同期オーディオ SD-SDI: 16チャンネル (Group 1-4) 48 kHz 16-24ビット 同期オーディオ |
| SDIオーディオ出⼒ | 12G/6G/3G/HD-SDI: 16チャンネル (Group 1-4) 48 kHz 16/20/24ビット 同期／⾮同期オーディオ SD-SDI: 12チャンネル (Group 1-3) 48 kHz 16/20/24ビット 同期オーディオ |
| HDMIオーディオ⼊⼒、HDMIオーディオ出⼒ | 8チャンネル 48kHz 16-24ビット 同期オーディオ 8チャンネル 48kHz 16/20/24ビット 同期オーディオ |
| AES/EBU⼊⼒、AES/EBU出⼒ (FA-96AES-UBL搭載時) (FA-96AES-UBLC搭載時) | 1.0 V(p-p) アンバランス75Ω 32/44.1/48 kHz 16-24ビット 1.0 V(p-p) アンバランス75Ω 48 kHz 16/20/24ビット BNC x 8 (AES/EBU⼊⼒または出⼒) 16チャンネル (8ステレオペア) BNC x 4 (AES/EBU⼊⼒) 8チャンネル (4ステレオペア) BNC x 4 (AES/EBU出⼒) 8チャンネル (4ステレオペア) |
| アナログオーディオ⼊⼒、アナログオーディオ出⼒(FA-96ANA-AUD搭載時) | 4チャンネル (ステレオ2系統) 600Ω/ハイインピーダンス バランス 4チャンネル (ステレオ2系統) 100Ω バランス D-sub 25ピン (メス) ×1 (TASCAMピン配列) A/D、D/A変換および内部処理: 24ビット、48kHz ⼊出⼒レベル調整: +8、+4、0、-10 dBu 最⼤:+24 dBu 周波数特性: ±0.3dB以内(20 Hz to 20 kHz) 歪率: 0.03%以下(1 kHz, +24 dBu) S/N: 90dB以上(最⼤レベル⼊⼒時) |
| MADIオーディオ⼊⼒、MADIオーディオ出⼒ (FA-96MADI搭載時) | ⼊⼒x 1 (BNCコアキシャル 75Ω ) (最⼤処理可能チャンネル数: 32) 56/64チャンネル、32/44.1/48kHz、16-24ビット、PCMのみ 出⼒x 1 (BNCコアキシャル 75Ω ) (最⼤処理可能チャンネル数: 32) 56/64チャンネル、48kHz、16/20/24ビット、PCMのみ |
| Danteオーディオ⼊出⼒ (FA-96DNT搭載時) | 32チャンネル、16/24ビット-PCM、 44.1kHz (⼊⼒のみ) または48kHz RJ-45 x 2 (Primary / Secondary) 1000BASE-T リダンダント、またはデイジーチェーン接続可能 |
| オーディオ遅延調整 | 1 ms〜1,000 ms |
| オーディオ処理 | SRC (サンプルレートコンバーター)、ゲインコントロール、ダウンミックス、リマップ、 ミュート (チャンネルペア毎に調整可能) |
| インターフェース | |
| Ethernet | 100BASE-TX RJ-45 x1 |
