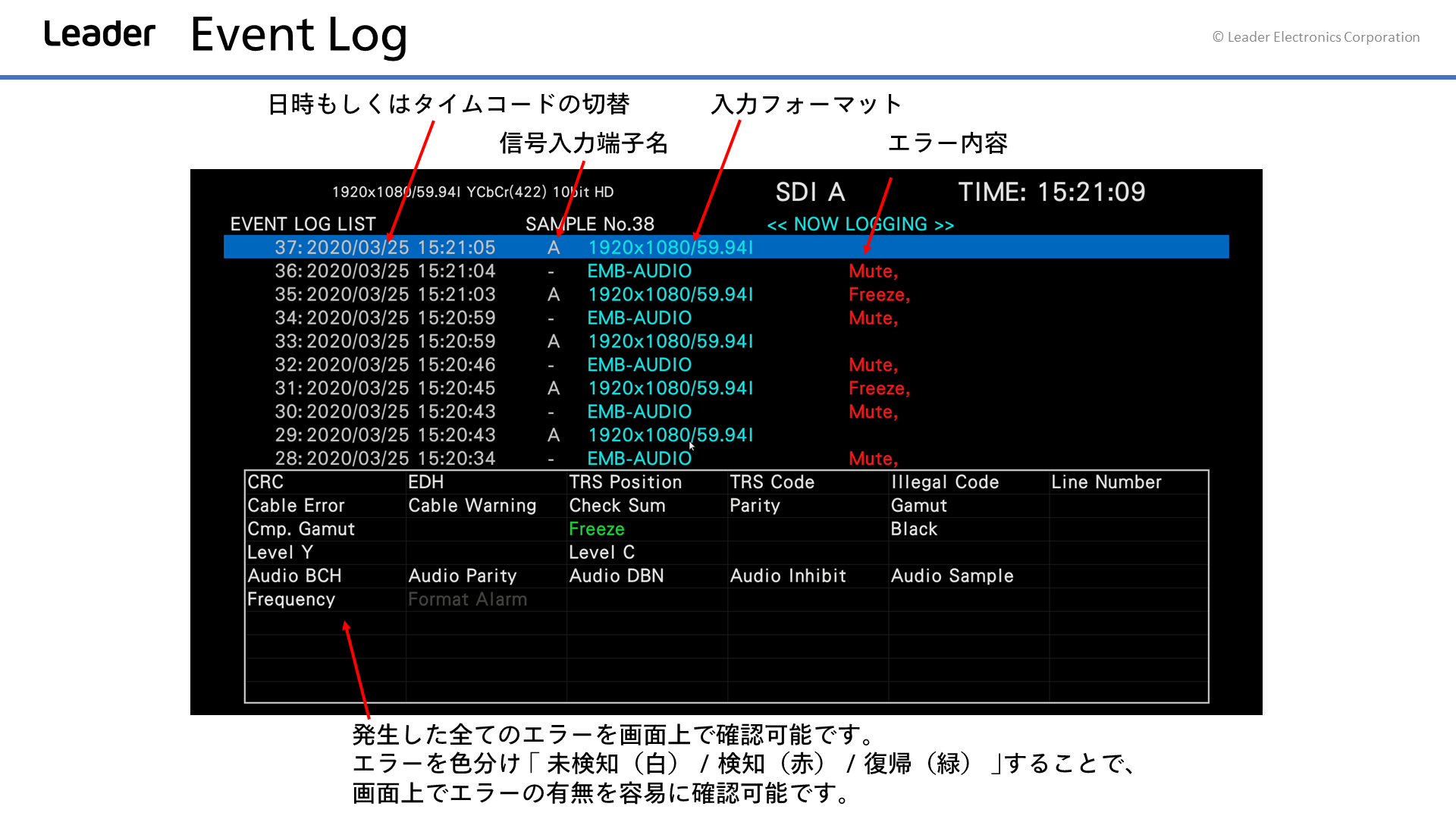

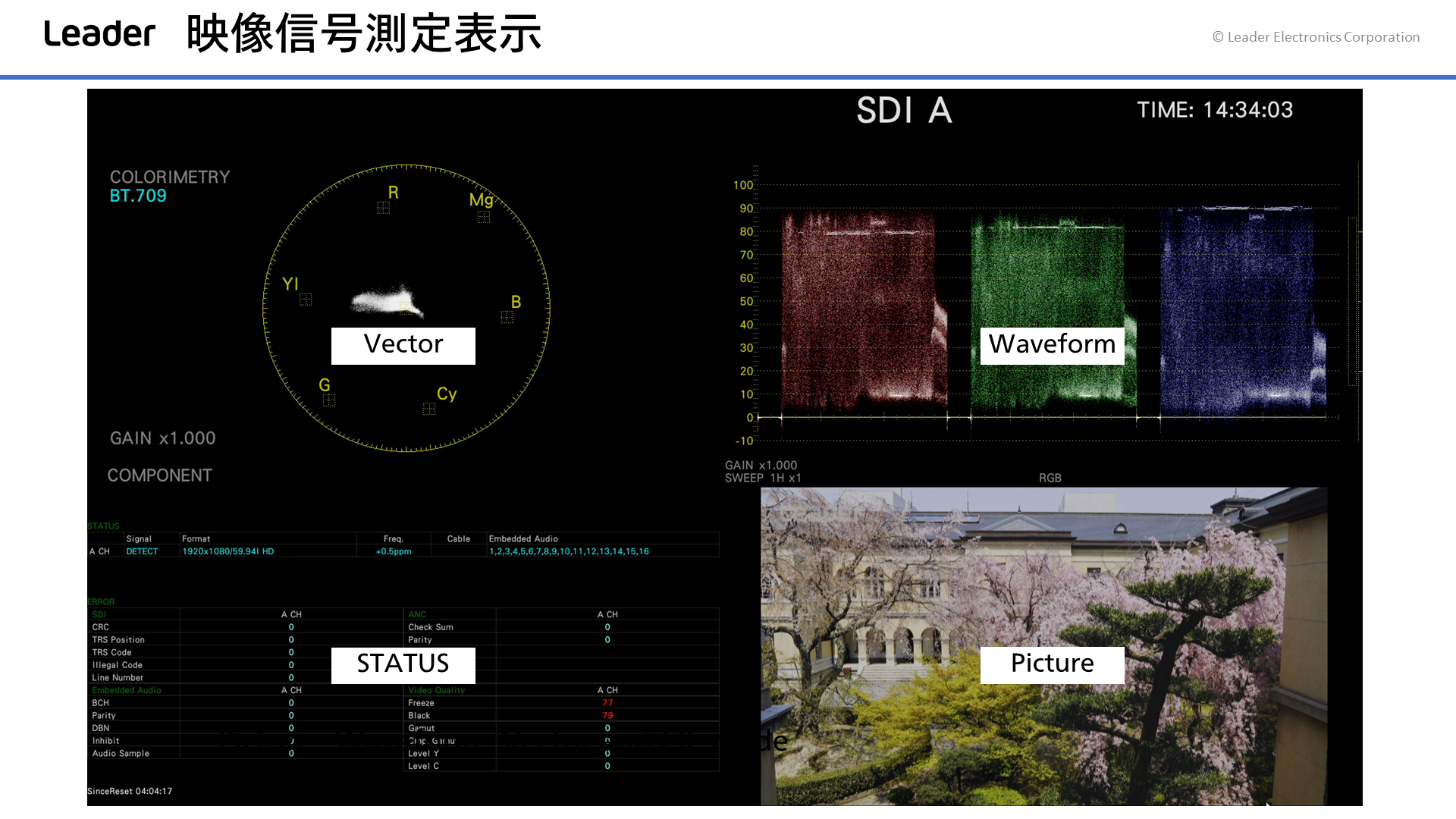

LV5350は、3Uの筐体に７インチタッチスクリーンディスプレイを備えた波形モニターで、小型ながら12G -SDI までの各種SDI 信号に対応しており、映像信号波形表示、ベクトル表示、ピクチャー表示による各映像信号の品質管理が行え、ステータス表示では各種エラーの状況やイベントログによりシステムの安定度や不具合の解析ができます。

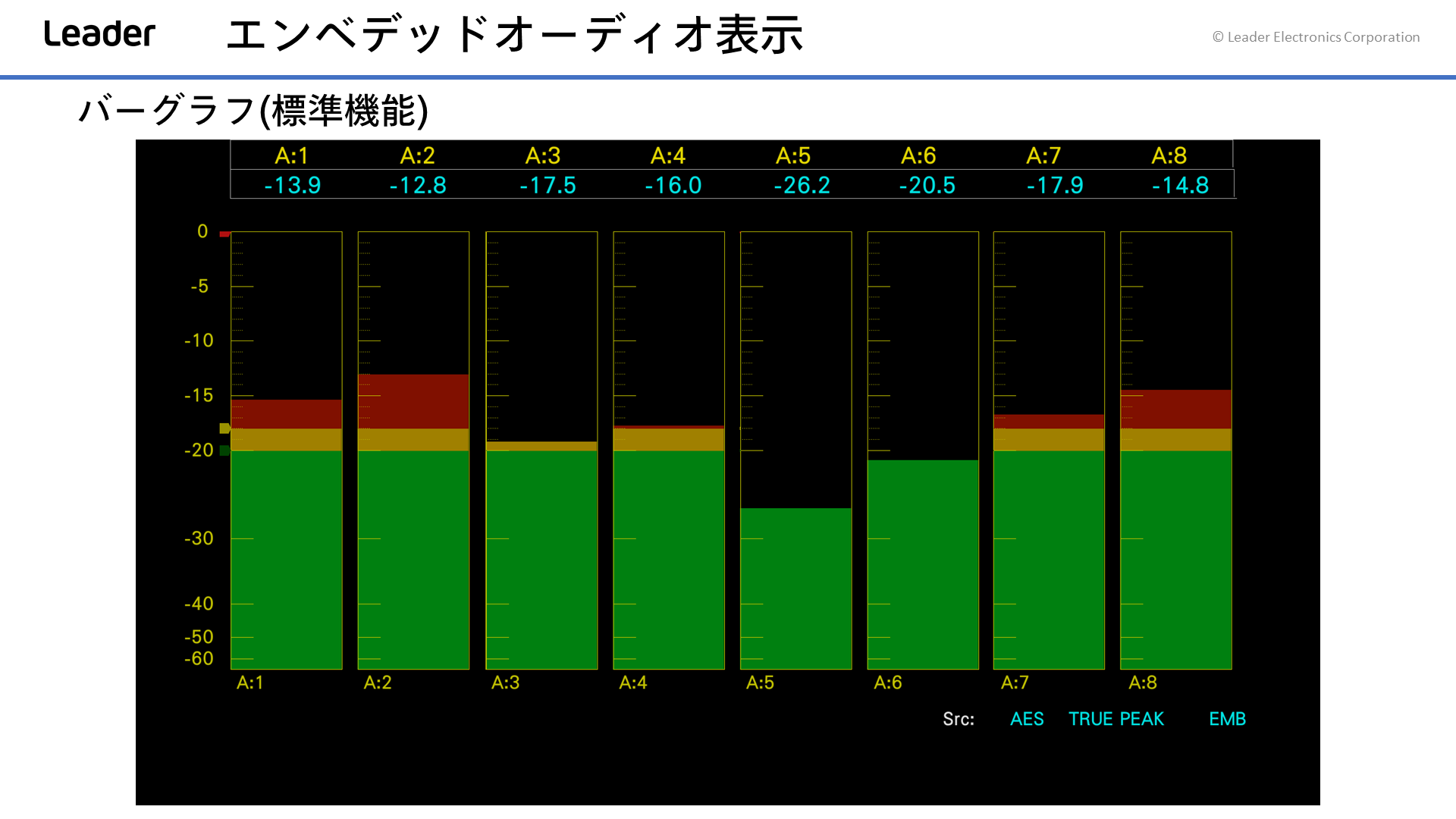

音声信号は、SDI に多重された音声信号をレベル表示やリサージュ表示、ステータス表示できます。
DC 電源を採用しておりAC 電源の入手が困難な場所での使用が可能です。また、バッテリーマウントオプションを実装することでバッテリーオペレーションもできます。
特徴
・多彩な信号入力に対応
SD-SDI、HD-SDI、3G-SDI、6G-SDI、12G-SDIシングルリンクおよび4K 3G-SDI のデュアルリンクに対応。
・優れた操作性

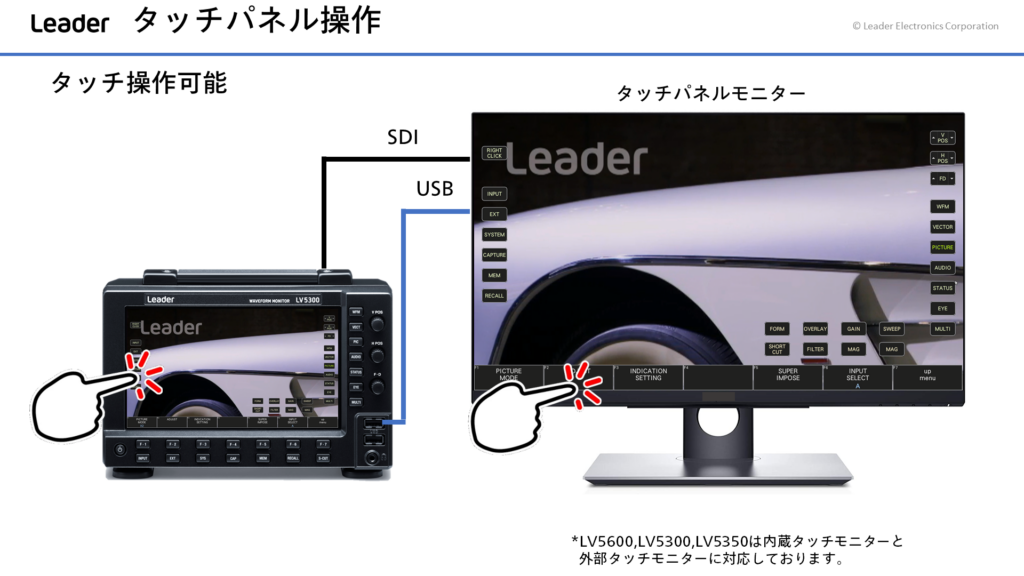

タッチパネル機能搭載の7インチフルHDパネルを採用。
・カスタマイズ可能なレイアウト
入力信号のビデオ信号波形、ベクトル波形、ピクチャーなど様々なアイテムをお好みのサイズで自由な位置にレイアウト可能。
・SDI信号発生機能
SDI信号発生をHD-SDIから12G-SDIまで対応。
・HDR
HDR信号のレベル監視やOOTFを考慮したディスプレイにおける想定輝度(cd/m2)でのレベル管理が可能。

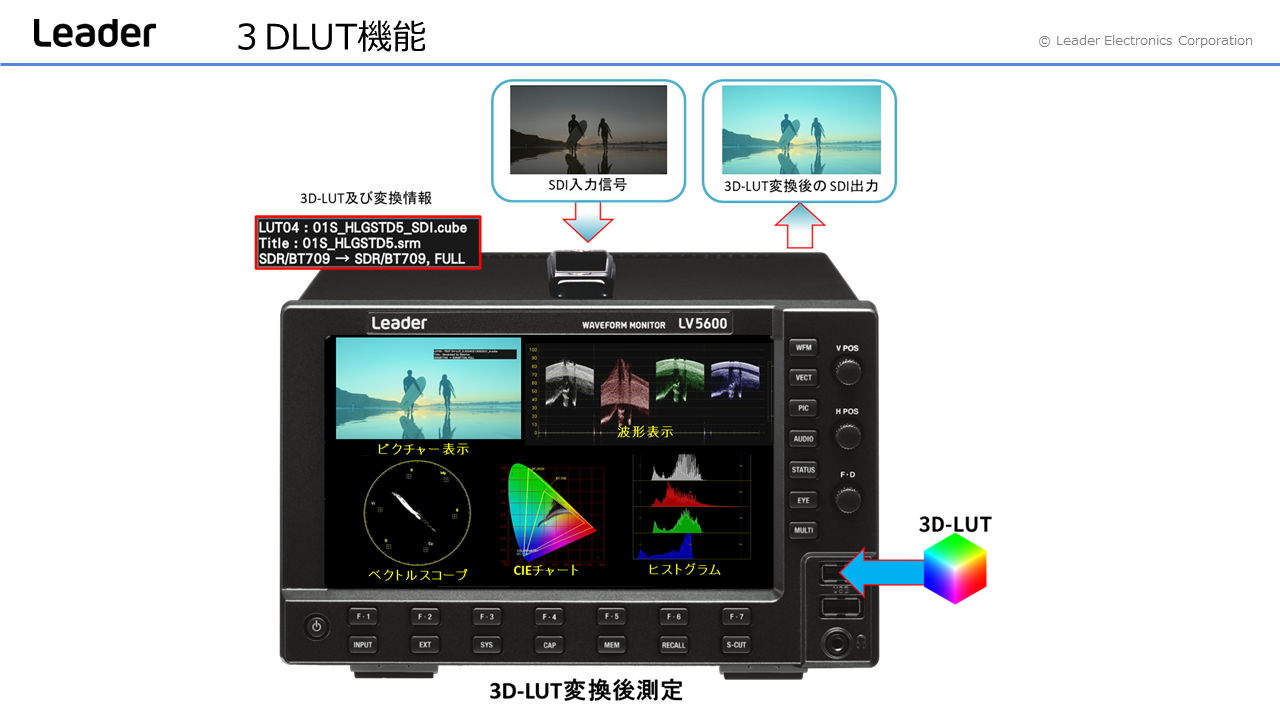

・3D-LUT機能
3D-LUTのcubeファイルを読み込むことで、リアルタイムで3D-LUT変換し、さまざまな測定および変換出力に対応します。(SER23オプションが必要です)

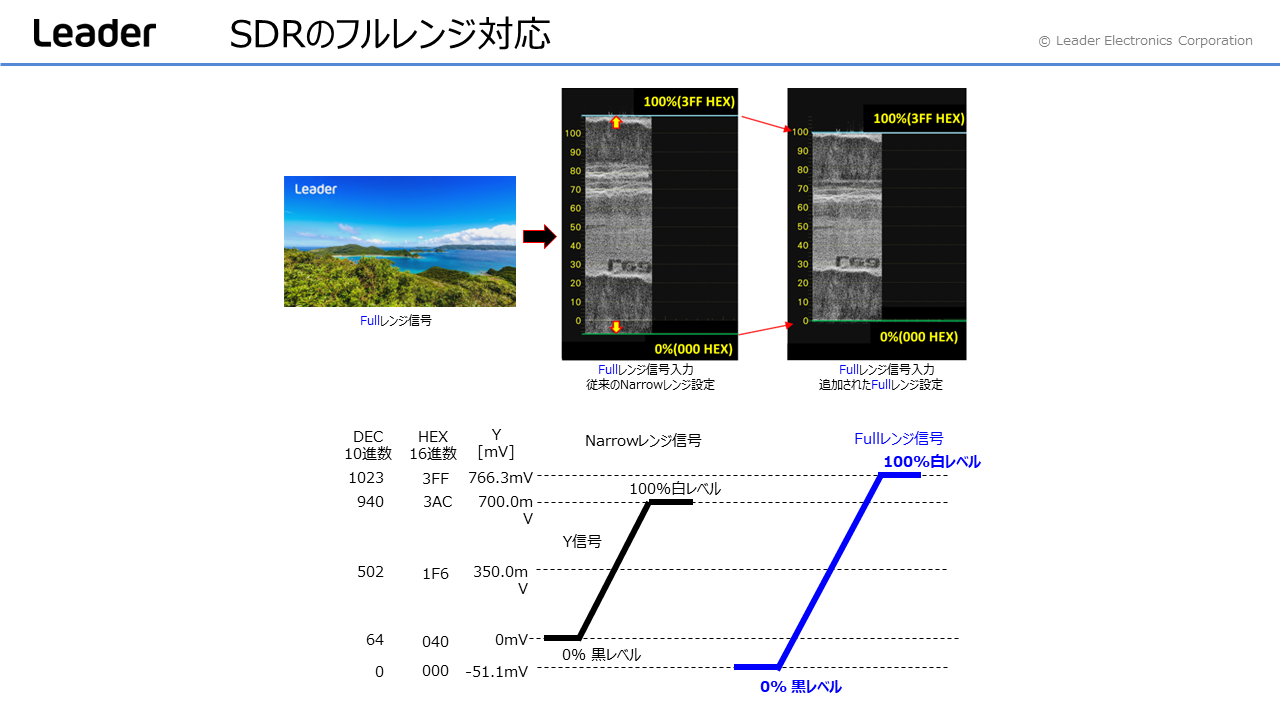

・SDRのフルレンジに対応

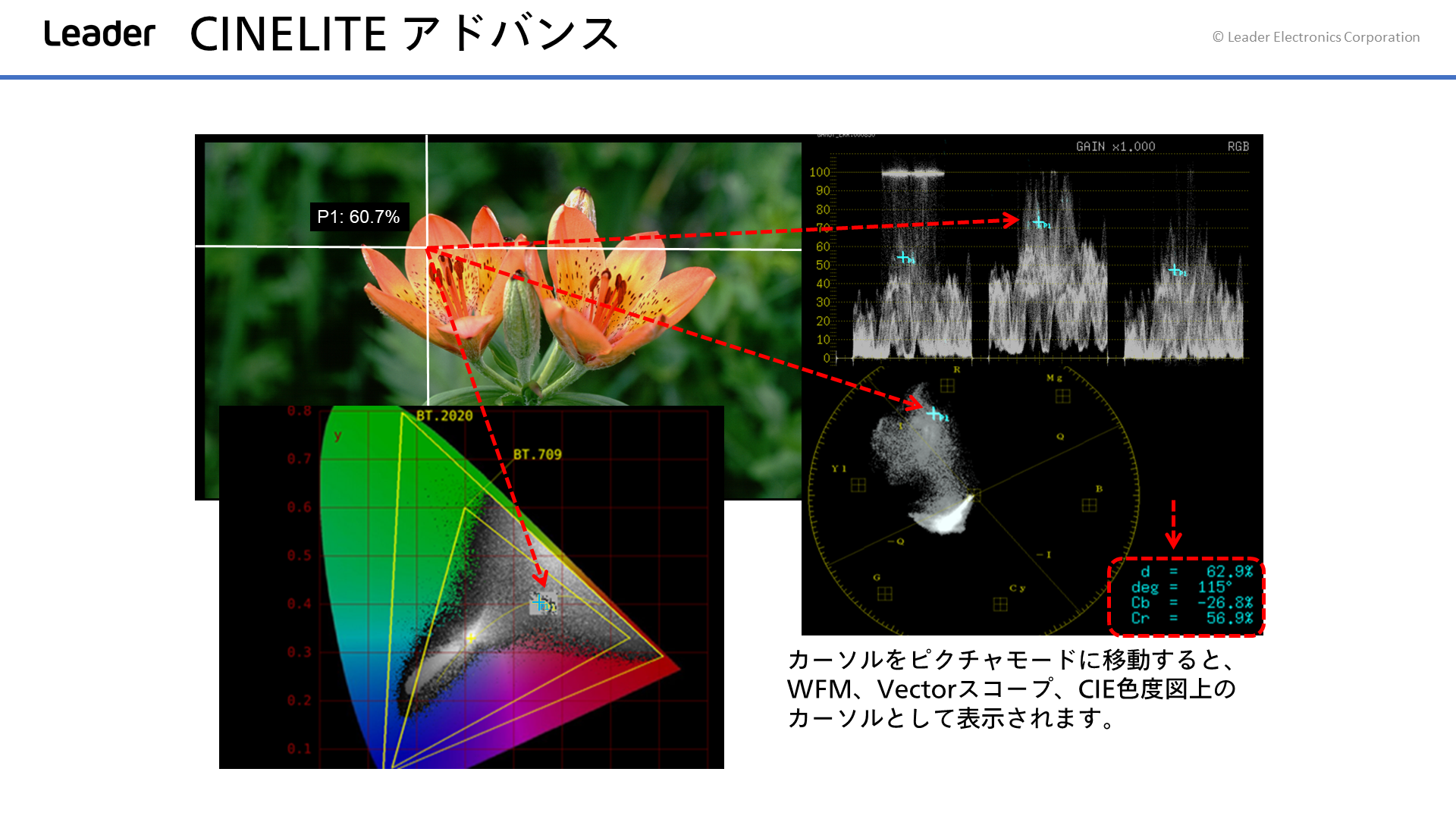

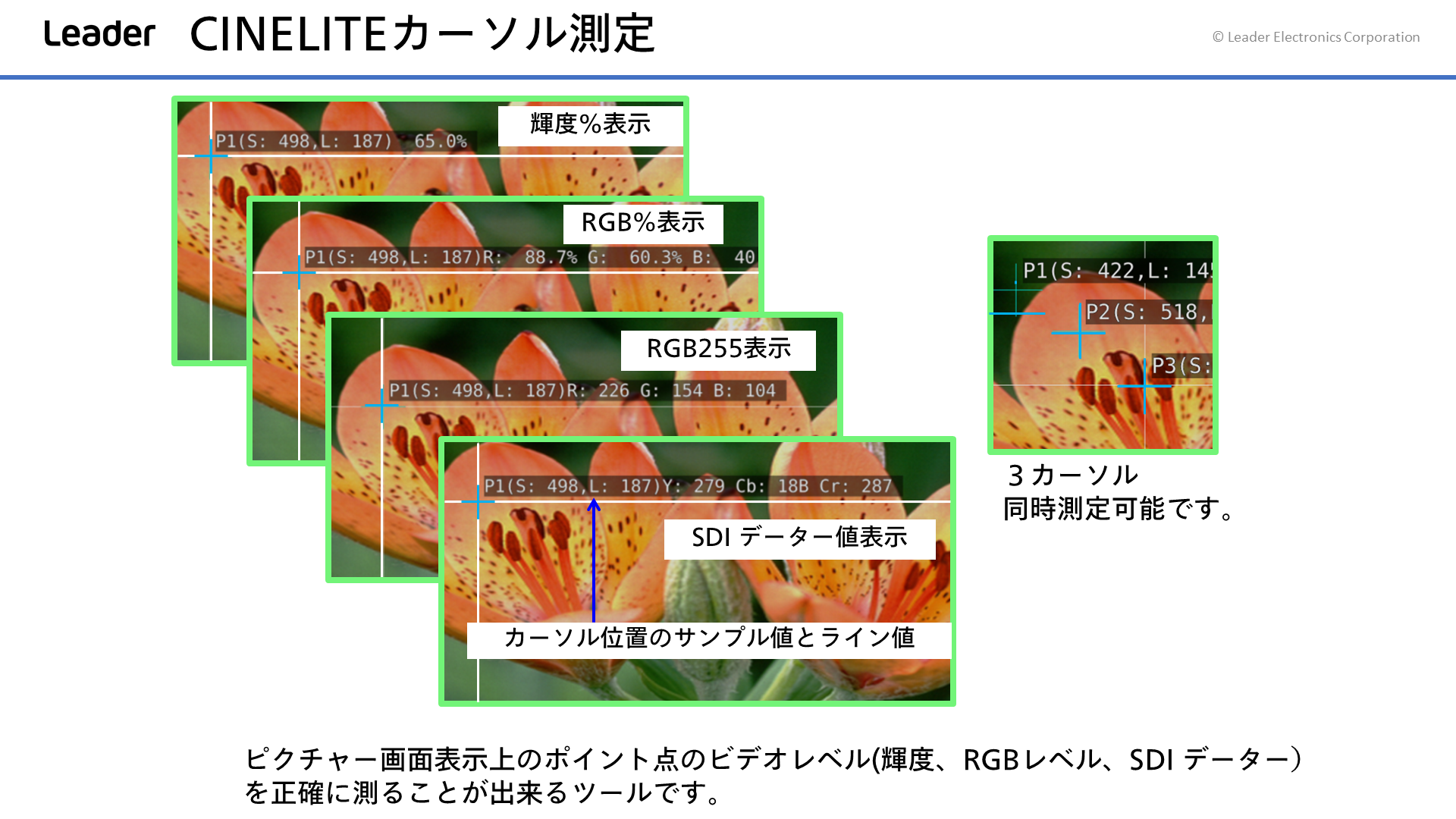

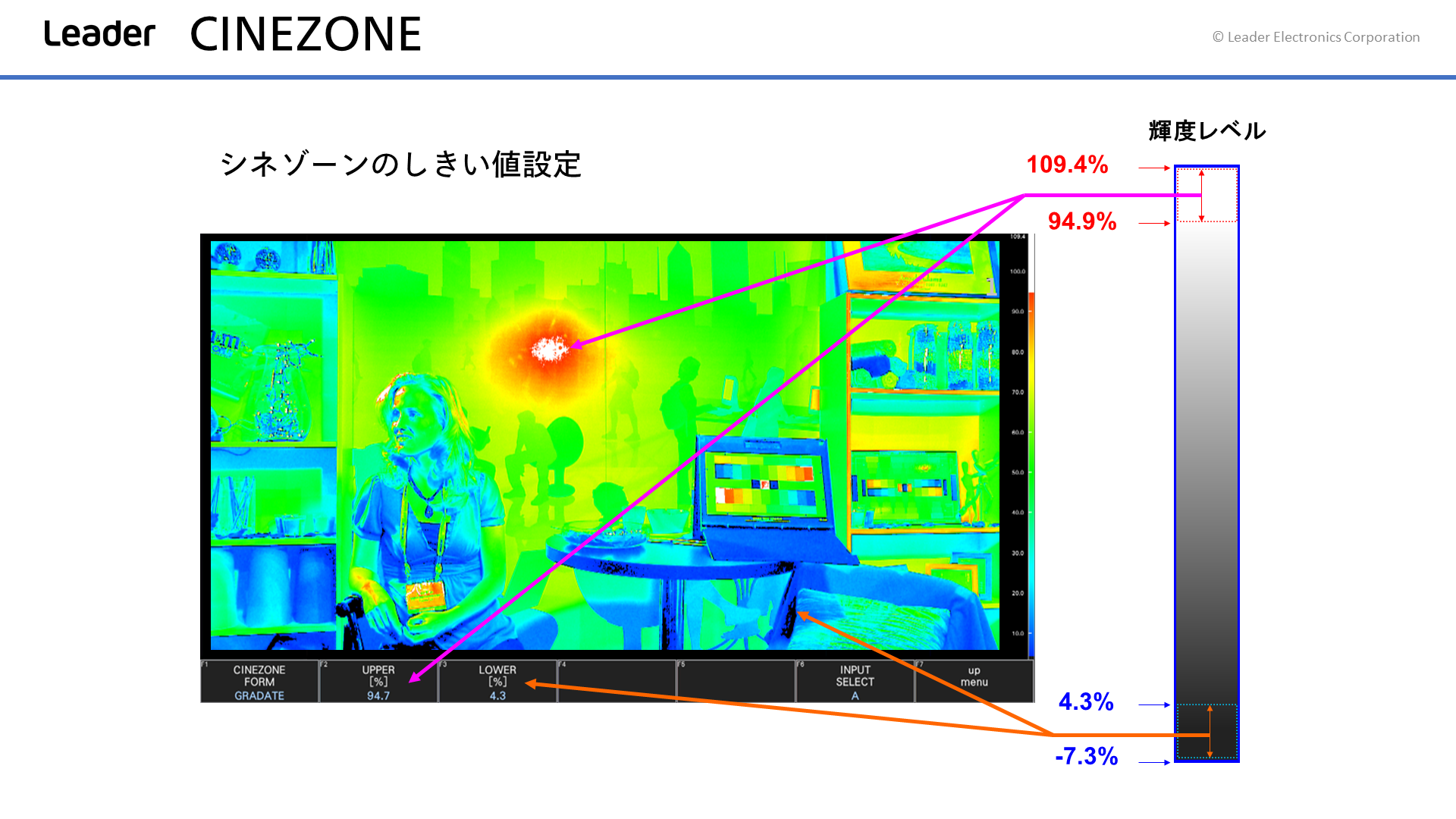

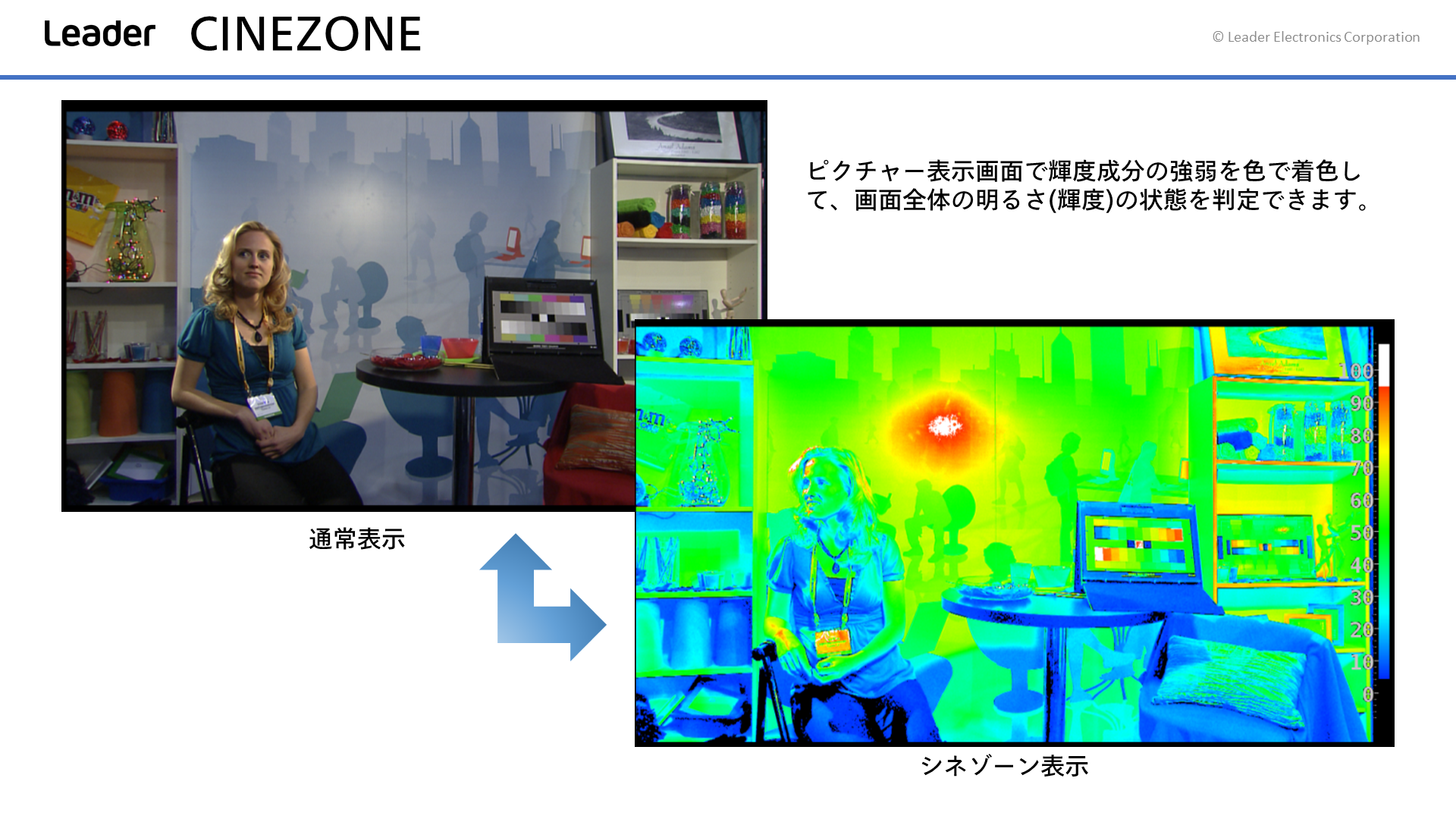

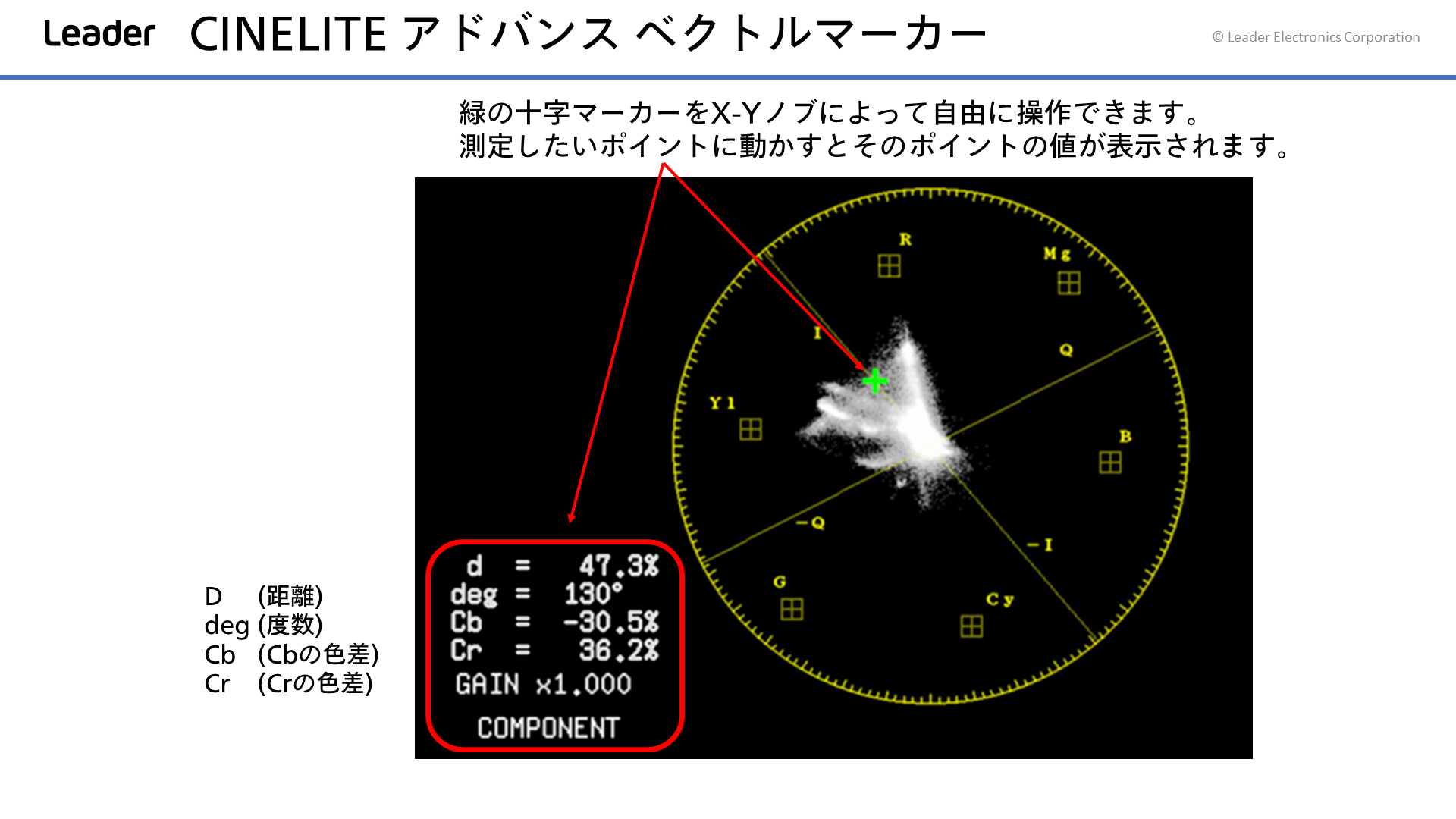

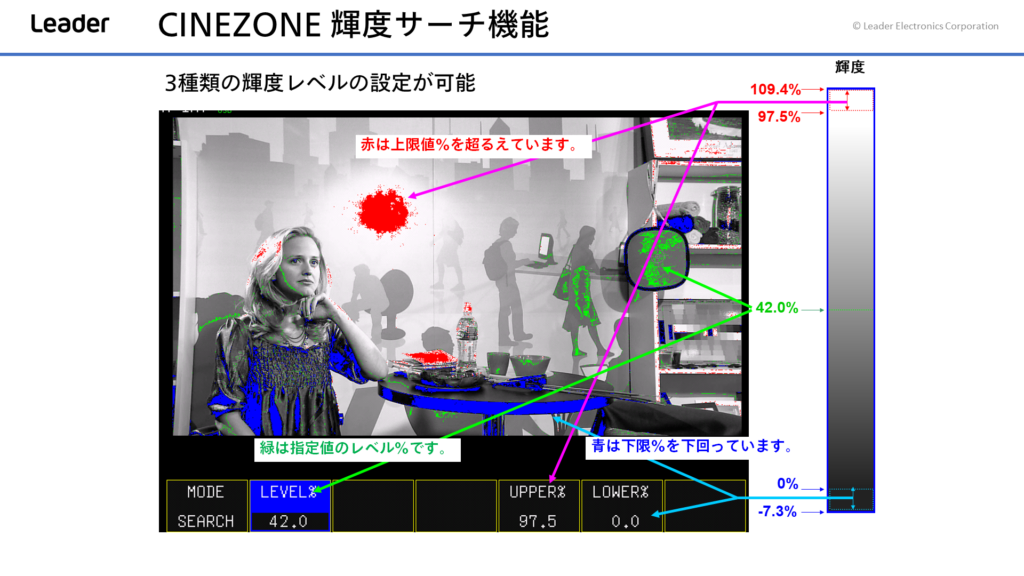

波形表示、ベクトルスコープ、CIEチャート、ヒストグラム、CineLite、CineZoneに対応し、またDPX・TIFFファイルのキャプチャーにフルレンジ対応します。

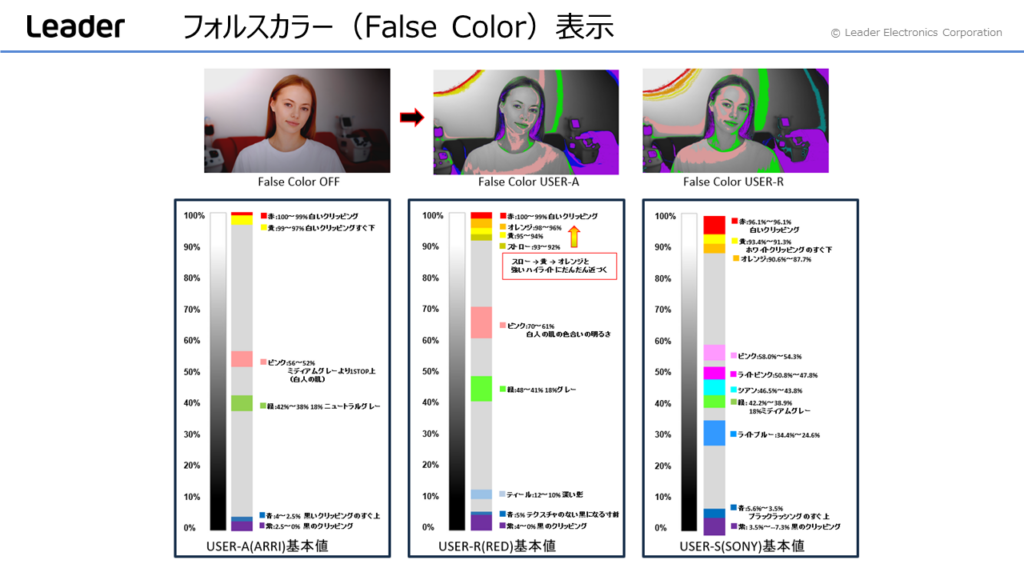

・フォルス カラー（False Color） 表示に対応
ピクチャーにFalse Color表示を追加でき、ハイライト、人の肌色、18%Gray 、黒つぶれ等が容易に判断できます。

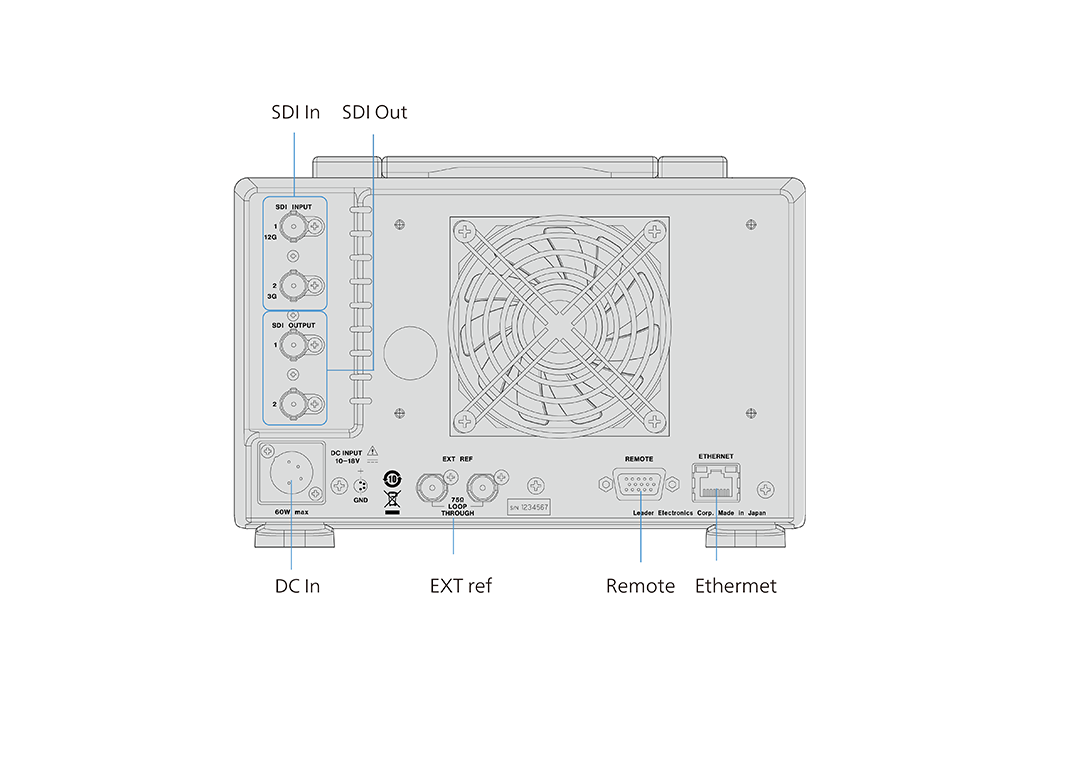

背面パネル
