主な機能
・小型・軽量、設置フリースタイルのカメラヘッドをポータブルレコーダーからリモート操作
・SDXCメモリーカードダブルスロットを用いたリレー記録で長時間収録
・LAN接続によりPC/タブレットで操作・モニター、ストリーミングに対応
・3G-SDI入力、同時出力可能な3G-SDI/HDMI出力
・4K※1収録を実現するカメラヘッド（AG-UCK20GJ）は広角29.5mm※220倍ズームレンズを搭載

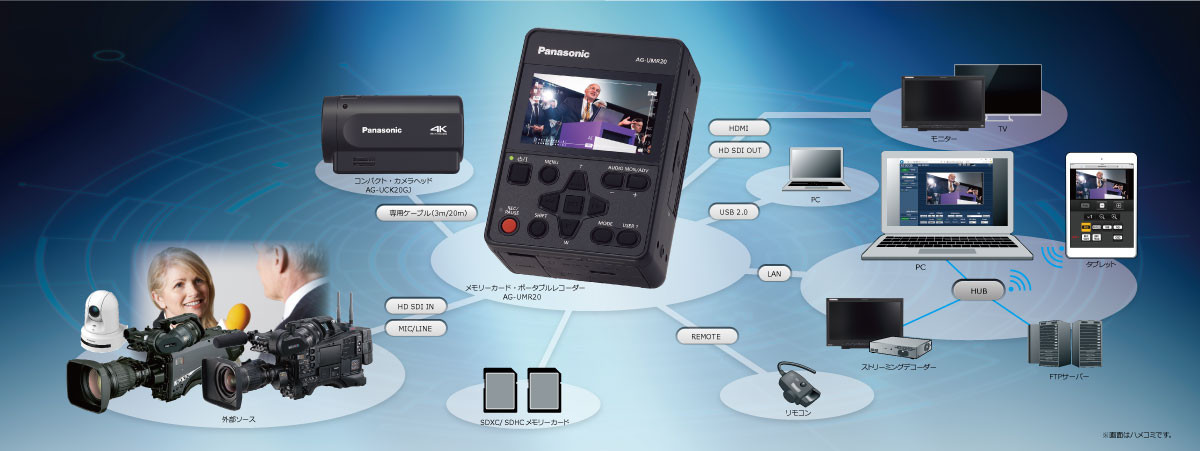

小型カメラヘッドをポータブルレコーダーからリモート操作、4K※1/HDビデオ収録が可能なシステム“POVCAM”。ビデオカメラが入れない場所やアングルにも設置できるフリースタイルで、さまざまな用途に運用できます。
さらに、メモリーカード・ポータブルレコーダーAG-UMR20は、LAN端子、3G-SDI入出力、HDMI出力を備えており、単体でもHDレコーダーとしてバックアップ収録、ライン収録、ストリーミングなどの用途に対応します。
専用オプションのコンパクト・カメラヘッドAG-UCK20GJは、広角29.5mm※220倍ズームレンズ、高解像プログレッシブMOSセンサーを搭載、高解像度の4K※1映像収録を可能にしています。
※1：4KとはUHD（3840×2160）映像です。コンパクト・カメラヘッドAG-UCK20GJ使用時のみ記録可能。4K撮影時、レコーダーHDMI/SDI出力の最大解像度はFHD（1920×1080）59.94iになります。
※2：35mm換算値。
初代POVCAMから継承した小型・軽量・フリースタイルにさらに進化したタッチパネルの操作性と運用性
設置場所を選ばないコンパクト・カメラヘッド
・フリースタイル：小型・軽量、リモート操作により、カメラが入れない場所やアングルにも設置でき、フリースタイルの運用が可能です。
・別売ケーブル（3ｍ/20ｍ）：初代POVCAM用と同一品のため、システムのリプレースも容易です。
・ステレオマイク内蔵：映像と同時に音声の収録に対応。
・スキャンリバース：天吊撮影に対応した画像反転モード。
・シーンファイル：オートモードに加えて3つのマニュアル設定で、画質設定を保存してワンタッチで切換可能です。
小型・軽量・バッテリー駆動のレコーダー
・軽量ハンディサイズ。大型ボタンとタッチパネルで高い操作性。
・KEY LOCK機能：一時的に操作ボタンを無効にし、誤操作を防止。
・バッテリー駆動：背面にバッテリーソケットを装備。
・大容量バッテリー（11800mAh/8850mAh/5900mAh）対応。
・DC駆動：DC12V電源入力端子を装備。ACアダプターも付属。
・集中電源ON/OFFに連動した本体電源起動モード。
・ネジ穴を左右各2箇所に備え、アーム、ラックへの取り付けに対応。
タッチパネル式LCDモニター
・高解像度：16:9画面3.5型約115万ドット高解像度パネル。
・タッチパネル：小型サイズと多機能の操作性を両立。メニュー設定やユーザーボタンをタッチ操作で行えます。
・ユーザーボタン13個：ハードキー1個に加えLCDタッチパネルに12個のユーザーボタンを表示。それぞれ機能割当て可能。シーンファイル（AUTO/F1/F2/F3）ボタンも表示、タッチ切換できます。
・LCD反転表示：モニター表示映像の上下左右反転が可能。設置状況に応じて本体の上下を反転して操作が可能です。※1
・WFM表示：波形モニター（WFM）、ベクトルスコープ（VECTOR）表示が可能です。
・LCD DTL：表示映像の輪郭が強調されフォ一カス合わせが容易。※2
※1：表示される映像が反転しても、記録される映像は反転しません。
※2：輪郭を強調しても、記録される映像には影響しません。

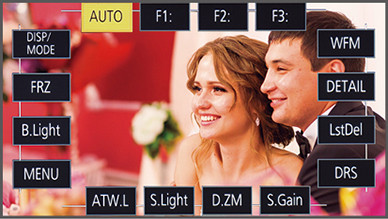

●ユーザー/シーンファイルボタン
※画面はハメコミです。

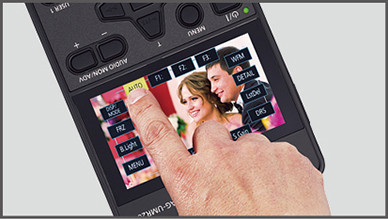

●LCD反転
※画面はハメコミです。

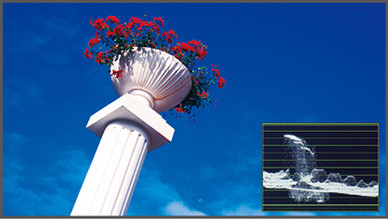

●WFM表示例
※画面はハメコミです。
IPコントロール/IPストリーミングでネットワーク運用
3G-SDI/HDMI/IP同時出力などシステム機能が充実
■IPストリーミング/IPコントロールに対応するLAN端子
LAN 端子を装備。映像・音声ストリーミング配信、ファイル転送、および外部からコントロールが可能です。パソコンやタブレットからもWEBブラウザーでアクセス、専用アプリ等は不要。またPTZ Control Center（無償ソフトウェア）を使用して、当社リモートカメラシステムと統合したシステム運用が可能です。オープンなIPコマンドにより、ユーザー独自のシステム設計も容易です。
・IPコントロール：PC、タブレットからのリモートで、RECスタート/ストップ、クリップ削除、コンパクト・カメラヘッドのコントロール（ズーム、フォーカス、アイリス、メニュー設定）が可能です。
・IPストリーミング：映像・音声のIPストリーミング出力に対応。パソコン、タブレット、IPデコーダーで受信・視聴できます。
・ファイル転送：ネットワーク接続されたPCの操作で収録済みクリップのダウンロードが可能です。
フォーカス、アイリスも制御可能なREMOTE端子
手元コントロールに対応するREMOTE端子を2個装備。RECスタート/ストップ、ズームの操作ができる従来からのREMOTE端子に加え、フォーカス、アイリス操作ができるREMOTE端子も装備しており外部からのコントロールが可能です。
同時出力に対応した3G-SDI入出力とHDMI出力
・SDI入力：3G-SDI対応のSDI入力を装備。カメラレコーダーや、映像機器と接続して、FHD（1920×1080）59.94p/50p/23.98pプログレッシブ映像をはじめマルチフォーマットの収録に対応します。カメラレコーダーとの接続ではRECスタート/ストップの連動による自動バックアップ記録が可能です※1。
・SDI出力：3G-SDI対応のSDI出力。FHD（1920×1080）59.94p/50pプログレッシブ映像を出力可能です。
・HDMI出力：4K/FHD対応のHDMI出力を装備。SDI出力やIPストリーミングと合わせ、最大で3系統の同時出力※2が可能。
※1：連動・自動記録をする場合は、カメラレコーダー側が対応している必要があります。
※2：同時出力は全映像フォーマットに対応しません。入出力信号や収録フォーマットに条件があります。4KのHDMI出力は4K収録クリップの再生時のみ対応します。
多彩なインターフェイスを装備
・音声入力※：ステレオミニジャック端子を装備。従来のMIC INに加え、LINE IN入力に対応、切換機能を装備。
・USB 2.0：マスストレージモードでPC接続が可能（miniB端子）。
・内蔵スピーカーとヘッドホン端子を装備。
※コンパクト・カメラヘッドを接続した場合は音声入力（MIC IN/LINE IN）は使用できません。
SDXCメモリーカード対応ダブルスロット＆リレー記録
高画質＆長時間収録に対応したメモリーカードレコーダー
高画質PS/PHモードを備えたAVCHD記録
初代POVCAMに搭載されていたHD（1280×720）59.94p/50p記録や、長時間記録モード（1440×1080） 59.94i/50i記録に加え、FHD（1920×1080）59.94p/50p※を記録できるPSモードを搭載。またプロ映像制作用PHモードではFHD（1920×1080）59.94i/50i/23.98p※/25pの記録に対応。さらにコンパクト・カメラヘッド（別売/AG-UCK20GJ）接続時には高解像度の4K（3840×2160）29.97p※/23.98p/25p（MP4方式）映像収録をサポート。（記録フォーマット参照）
※AG-UCK20GJ使用時は、HD SDI出力およびHDMI出力には1080/59.94i・50iなどの映像信号が出力されます（仕様表の「ビデオ入出力」を参照）。
SDXC/SDHCメモリーカード・ダブルスロット
大容量のSDXC/SDHCメモリーカードに対応。さらにダブルSDメモリーカードスロットと、2枚のメモリーカードに連続して記録するリレー記録機能を備えました。記録中でもカード交換が可能なホットスワップにも対応しています。AVCHD方式の高い圧縮効率とあいまって、高画質PSモードで最大22時間※、長時間（HE）モードでは最大112時間※の連続記録が可能です。SDXC/SDHCメモリーカードは、緊急時にはロケ先などでも入手が容易です。
※128GB SDXCメモリーカードを2枚使用した場合の最長記録時間です。
ご注意：使用するメモリーカード、記録モードにかかわらず、10時間を超える連続記録では、約10時間ごとに一時停止/自動再開するため、数秒間の記録中断が生じます。
プロユースをサポートする多彩な収録機能
・ビデオから写真作成：記録済みの映像から1フレームごとに画像ファイルに変換可能。高画質の写真素材として活用できます。
・ラス卜クリップ削除：直前に収録したクリップをワンタッチで削除。ユーザーボタンに設定して使用します。
・タイムスタンプ：日時情報を映像に焼き込んで記録。長時間の学術研究や自然観察等に利用できます。
・TC/UB記録：SMPTEタイムコードジェネレーターを内蔵。
・カラ一バー信号出カ（1kHzオーディオテストト一ン付き※）。
※[SYSTEM FREQ]を[50Hz]に設定時は、997Hzのテス卜卜一ンが出力されます。
プレゼンテーションに便利な再生機能
・リピート再生：サムネイル表示しているクリップを連続して繰り返し自動再生が可能。デモンストレーションやプレゼンテーションに役立ちます。
・レジューム再生：再生中にストップキ一を押すと停止位置をメモリー、再生キ一を押せば引き続き再生します。※
・クリップ操作：早送り、早戻し、クリップ送り、クリップ戻し、コマ送り再生が可能です。
※電源を切るとリセットされます。工場出荷時の設定はOFFです。
4K対応、広角29.5mm/光学20倍ズームレンズ搭載
画質・画角・機能を一新したコンパクト・カメラヘッド
高解像プログレッシブMOSセンサー搭載
4K※（3840×2160）29.97p/23.98p/25p、FHD（1920×1080）59.94p/50p/23.98p映像収録をサポート。HDの画質も大幅に向上。
※4KとはUHD（3840×2160）映像です。4K撮影時、レコーダーHDMI/SDI出力の最大解像度はFHD（1920×1080）59.94iになります。
広角29.5mm/光学20倍ズームレンズを採用
・広角29.5mm：※1 小型でありながらワイド端29.5mmの広角を実現。
・光学20倍ズーム：テレ端612mm※1までの高倍率で多用途をカバー。
・超解像i.Zoom：HD時30倍（4K時22倍）まで、高解像度の映像を撮影可能。光学テレ端からシームレスにズームインします。
・デジタルズーム：明るさを変えずにズーム（×1.4/×2/×4/×6/×8）。光学ズーム＋i.Zoomとの組合わせで最大240倍※2までアップできます。
※1：焦点距離は35mm換算
※2：HD時、光学ズーム20倍＋i.Zoom＋デジタルズーム8倍を併用した場合。倍率が高くなるほど画質は劣化します。
安定した映像の5軸ハイブリッド画揺れ補正
・光学式画揺れ補正【HD/4K】：強力な光学式画揺れ補正システム（OIS）を搭載。アーム取り付けなどカメラが不安定な撮影シーンでも強い補正力を発揮します。
・5軸ハイブリッド画揺れ補正【HD】： HDモードでは光学式画揺れ補正（OIS）に加えて電子式画揺れ補正が働き、回転ブレを含めた５軸方向の揺れを検出・補正できます。歩き撮りシーンの収録などに効果的です。
ハイエンドカメラなみの画質調整機能
・16軸独立色補正：色の16位相に対して個別に色相および飽和度の調整が可能。色合わせや演出など映像制作に応えます。
・光学NDフィルター：マニュアル切替（CLEAR、1/4、1/16、1/64）。高輝度下、絞りすぎによる解像度劣化を防ぐことが可能です。
・ダイナミック・レンジ・ストレッチャー（DRS）：黒ツブレ・白トビ・色卜ビを抑え、明部/暗部の高い階調表現を保持します。
・ゲイン/アイリス：AUTO、0dB～30dB（1dB単位）のゲインアップ、加えてスーパーゲイン（33dB/36dB）を搭載しています。またアイリス調整はゲインとは別に独立した調整が可能です。
・シャッター：スローシャッター機能、シンクロスキャン機能付き。
・ホワイトバランス：AWB A, B（2値メモリー）/P3200K/P5600K/ATW/VAR（2000K～15000K）。新たにバリアブルモードを装備し、より詳細な設定に対応。シーンに合わせた色再現が可能です。
・その他の画質調整：ディテール、Vディテール、ディテールコアリング、スキンディテール、色温度、クロマレベル、クロマ位相、マトリックス（NORM/CINE-LIKE/STILL-LIKE）、マスターペデスタル、ガンマ（HD NORM/CINE-LIKE D/STILL-LIKE）、黒ガンマ、ニー、NRコントロール。
充実したカメラ機能を装備
・オートフォーカス：高速・高精細なオートフォーカス技術により、合焦速度・追従性能・安定性に優れ、より高品質な4K映像撮影が可能です。
・フォーカスアシスト：ピーキング（合焦部を着色強調）表示。
・プッシュAUTO：マニュアルフォーカスモード時、ボタンを押すことにより一時的にオートフォーカスを動作させることができます。
・赤外線（IR）撮影モード：夜間の観察・監視に役立ちます。
・プリREC：記録開始の操作をした時点より約3秒前からの映像と音声を常時記録しておけるので、決定的な瞬間の撮り逃しを防げます。
・RECチェック：直前に収録したラスト約3秒間を再生・確認。
・ゼブラ：50%から105%まで5%ステップのゼブラ表示。
・フィルター対応※：市販のレンズフィルター（口径49mm）に対応。
※レンズフィルターによっては画質に影響が出ることがありますので、事前にご確認のうえ、ご使用ください。
コンパクト・カメラヘッドを活かしたPOVCAM活用例

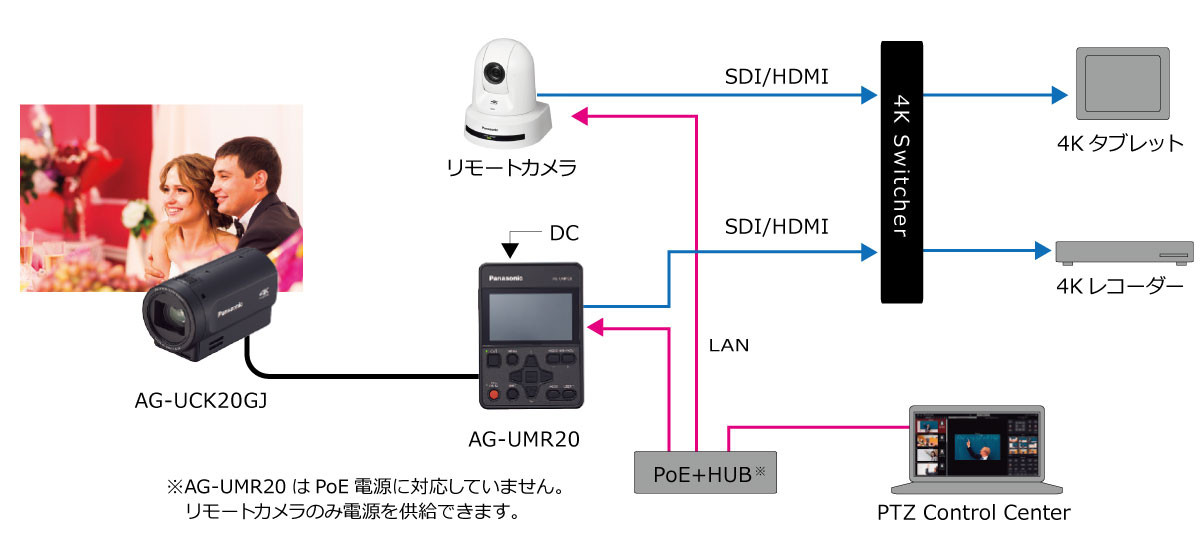

・顔アップカメラとしてテレビ番組制作に
報道特番、バラエティなど、コンパクト・カメラヘッドをテーブルに設置することで出演者ごとの顔アップが自然に撮影できます。小さなスタジオでも多数のカメラが設置でき、IPコントロールにより集中ワンマンオペレーションが可能。制作コストの削減にもつながります。
・議場・ホール・ブライダルなど屋内イベント収録やリアリティー番組制作に
コンパクト・カメラヘッドは天井吊り、演台、マイクスタンドなどに目立たずに設置でき、カメラマンでは撮影できない映像が収録できます。
・自然観察、ドキュメンタリー、スポーツなどの収録とWEBキャスティングに
4K/FHDの高画質で長時間収録しながら、IPストリーミングでWEBキャスティング中継に対応。小型のカメラヘッドとIPコントロールによる遠隔操作はカメラ設置の自由度が高く、映像制作に応える品質の高い収録が可能です。赤外線（IR）撮影モード※により夜間の撮影も可能です。
※夜間撮影では、別途、赤外線照射器が必要です。赤外線照射器は、波長800 nm – 950 nmを推奨いたします（850 nmで最も適します）。被写体をクリアに捉えるためには、カメラ性能に加え赤外線照射量が多いことも重要です。
レコーダー単体でのシステム運用例

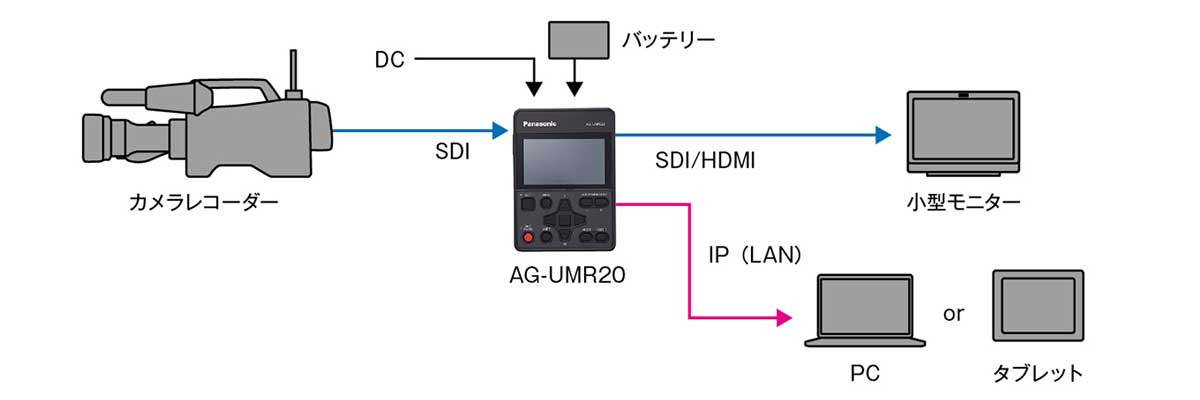

・カメラレコーダーのバックアップ収録に
小型軽量&バッテリー駆動により屋外ロケにも対応。SDI入力によりカメラレコーダーをはじめ、幅広いソースからFHD収録が可能です。カメラレコーダーのRECスタート/ストップと連動したバックアップ収録にも対応※。IP/SDI/HDMI同時出力が可能なため、モニター、PC、タブレットへの映像分配器としても役立ちます。
※連動・自動記録をする場合は、カメラレコーダー側が対応している必要があります。

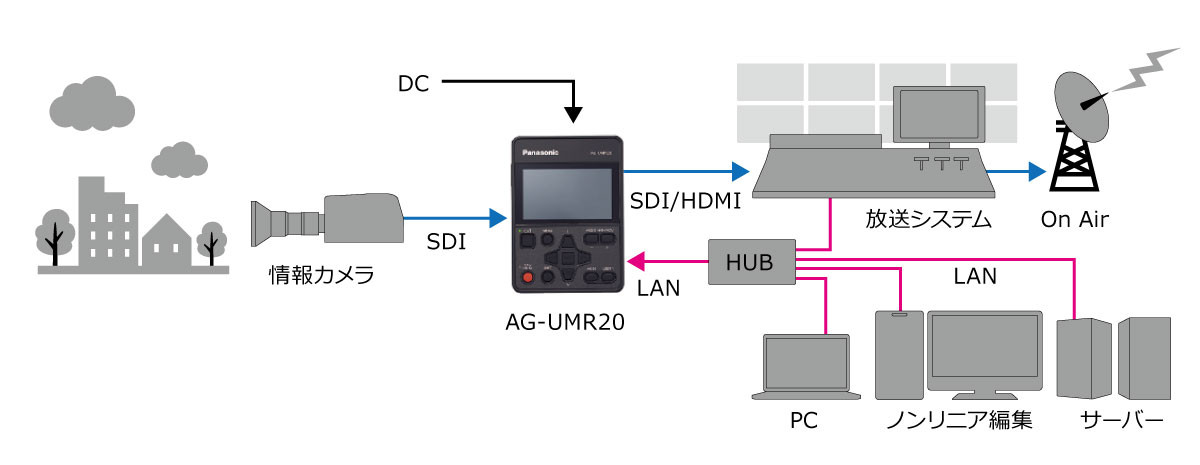

・情報カメラなどのSDI映像出力の記録とネットワーク化に
既設のHD情報カメラやお天気カメラなどの記録に。SDXCメモリーカード・ダブルスロットによる長時間収録と同時に、IPストリーミング機能によりネットワークカメラとしての運用が可能です。

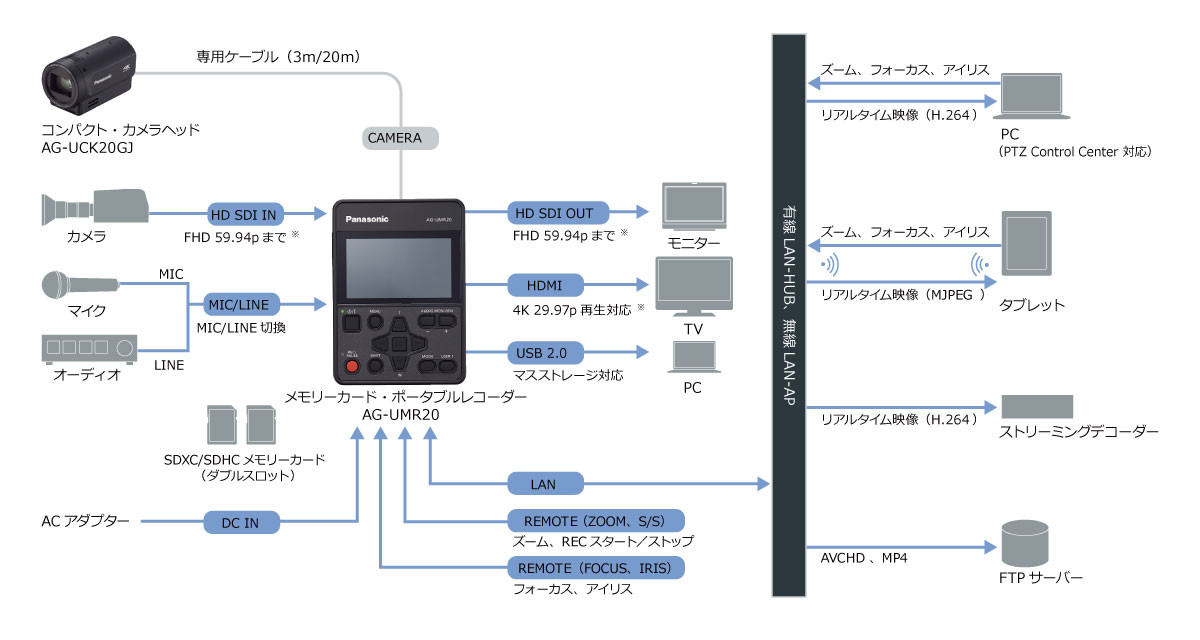

システム構成図
製品仕様
■総合
| 電源 | DC 7.28 V（バッテリー使用時）、DC 12 V （ACアダプター使用時） |
|---|---|
| 消費電力 | 単体使用時: 1.1 A（バッテリー使用時）、0.7 A（ACアダプター使用時） 専用オプションカメラヘッド [1]接続時: 2.2 A（バッテリー使用時）、1.4 A（ACアダプター使用時） |
| 動作周囲温度 | 0℃～ 40℃ |
| 動作周囲湿度 | 10％ ～ 80％（結露なし） |
| 質量 | 約590 g |
| 外形寸法 | 幅 100 mm × 高さ 53.5 mm × 奥行 140mm（突起部除く） |
■メモリーカードレコーダー部
| 記録メディア | SDXCメモリーカード（48 GB～128 GB）、SDHCメモリーカード（4 GB～32 GB） MP4: Class10以上、AVCHD: Class4以上 |
|---|---|
| 記録スロット | 2スロット |
| システム周波数 | 59.94 Hz/50.00 Hz |
| 動画記録 | 記録方式: MP4、AVCHD |
| 静止画記録 | 記録方式: JPEG（DCF/Exif2.2） |
■デジタルビデオ/デジタルオーディオ部
| 外部出力ビデオ信号 | 8 bit 4:2:2 |
|---|---|
| 記録ビデオ信号 | 8 bit 4:2:0 |
| ビデオ圧縮方式 | MP4: MPEG-4、AVCHD: AVC/H.264 High Profile |
| 記録オーディオ信号 | 48 kHz/16 bit 2 CH |
| オーディオ圧縮方式 | MP4: LPCM、AVCHD: Dolby Audio |
| ヘッドルーム | 12 dB |
■ビデオ入出力部
| SDI IN | BNC端子 × 1、0.8 V［p-p］、75 Ω、3 G/1.5 G HD SDI対応 入力フォーマット: 1080/59.94p LEVEL-A/LEVEL-B、 1080/50.00p LEVEL-A/LEVEL-B、 1080/29.97PsF/25.00PsF/23.98PsF、 1080/59.94i/50.00i、720/59.94p/50.00p |
|---|---|
| SDI OUT | BNC端子 × 1、 0.8 V［p-p］、75 Ω、3 G/1.5 G HD SDI対応 出力フォーマット: 入力と同じ |
| HDMI OUT | Type A端子× 1、ビエラリンク非対応 出力フォーマット: 2160/29.97p/25.00p/23.98p、 1080/59.94p/50.00p/29.97p/25.00p/23.98p/59.94i/50.00i、 720/59.94p/50.00p、480/59.94p、576/50.00p |
■オーディオ入出力部
| MIC/LINE IN | ステレオミニジャック 3.5 mm径（MIC/LINE IN兼用） MIC: -60 dBV（マイク感度-40 dB相当、0 dB=1 V/Pa 1 kHz)、プラグインパワー対応 LINE: -10 dBV |
|---|---|
| SDI OUT | 2 CH（LPCM）、ゲイン切換: 0 dB/-6 dB/-12 dB（メニューで切換） |
| HDMI OUT | 2 CH（LPCM） |
| ヘッドフォン | 3.5 mm径ステレオミニジャック × 1 |
| スピーカー | 丸形20 mm径 × 1 |
■外部端子
| CAMERA | 20 pinカメラヘッド [1] 専用インターフェイス |
|---|---|
| LAN | IP制御用LAN端子（RJ‑45）ストレート/クロスケーブル自動認識機能付 |
| REMOTE | 2.5 mm径スーパーミニジャック × 1（ZOOM、S/S） 3.5 mm径ミニジャック × 1（FOCUS、IRIS） |
| USB2.0 | Type Mini-B端子、マスストレージ機能（Read/Write） |
| DC IN 12 V | DC 12 V（11.4 Vー12.6 V）EIAJ Type4 |
■モニター
| LCDモニター | 3.5型液晶モニター（約115万ドット） |
|---|
■ネットワーク部
| ビデオ圧縮方式 | Motion JPEG、 MP4: MPEG-4、AVCHD: AVC/H.264 High Profile |
|---|---|
| オーディオ圧縮方式 | AAC-LC（48kHz、16 bit、2 CH、128 kbps） |
| 転送モード（JPEG) | 解像度 640 × 360: フレームレート（59.94 Hz時）: 30 fps、15 fps、5 fps [2] フレームレート（50.00 Hz時）: 25 fps、12.5 fps、5 fps [2] |
| 転送モード（H.264） | 解像度 3840 × 2160/640 × 360: フレームレート（59.94 Hz時）: 30 fps、15 fps、5 fps [2] フレームレート（50.00 Hz時）: 25 fps、12.5 fps、5 fps [2] 解像度 1920 × 1080/1280 × 720: フレームレート（59.94 Hz時）: 60 fps、30 fps、15 fps、5 fps [2] フレームレート（50.00 Hz時）: 50 fps、25 fps、12.5 fps、5 fps [2] |
| 対応プロトコル | TCP/IP、UDP/IP、HTTP、HTTPS、RTSP、RTP、RTP/RTCP、FTP、DHCP、DNS、NTP、IGMP、UPnP、ICMP、ARP、RTSPoverTCP、RTSPoverHTTP、SSL（TLS）、MultiCast/UniCast |
| IP接続ケーブル | LANケーブル [3]（カテゴリー5以上）最大100 m |
■対応OS
| Windows | Microsoft® Windows 10（32 bit/64 bit）Pro、 Microsoft® Windows 7（32 bit/64 bit）Professional SP1 [4]、 Internet Explorer 11 [5] |
|---|---|
| Mac | MacOS 10.12、OS X v10.11、Safari10 |
■対応ブラウザー
| iOSデバイス | iPhone/iPad/iPod touch、iOS 10、標準ブラウザー |
|---|---|
| Android | Android OS 4.4/6.0、標準ブラウザー |
■対応コントローラー
| コントローラー | AW-RP50、AW-RP120G、AK-HRP200G [6] |
|---|
■ACアダプター
| 定格入力電圧 | AC 100 V - 240 V、50 Hz/60 Hz、1.2 A |
|---|---|
| 入力容量 | 79 VA（AC 100 V時）、99 VA（AC 240 V時） |
| 定格出力 | DC 12 V、3.0 A |
| 動作周囲温度 | 0 ℃～40 ℃ |
| 動作周囲湿度 | 10％～90％（結露なし） |
| 質量 | 約225 g |
| 外形寸法 | 幅 115 mm × 高さ 37 mm × 奥行 57 mm（DC コード部を除く） |
注釈
1.AG-UMR20の専用オプションカメラヘッドはAG-UCK20GJです。
2.使用条件により、設定よりもフレームレートが低下することがあります。
3.STP（Shielded Twisted Pair）を推奨。
4.Windows XP互換モードでは使用できません。
5.Microsoft Edgeでは使用できません。
6.本機に対応するためのバージョンアップが必要な場合があります。
7.AG-UCK20GJはAG-UMR20より供給。
8.オート時は、AGCリミット設定にて3 dB～30 dB（3 dBステップ）が選択可能。
