その映像、HDの頂点へ。様々な映像信号とPC出力に対応するマルチフォーマット・ライブ・スイッチャー、V-800HD。
放送画質をも凌駕する1080/60pの映像を自在にスイッチング。カメラ映像だけでなく、多様な解像度のPC出力にフル対応。全入力に高品位スケーラーを内蔵した、新世代のマルチフォーマット・スイッチャー。
特徴
・8入力（4 SDI/コンポジット＋4 DVI-I/HDMI）6出力（2 SDI＋2 DVI＋RGB＋コンポジット）
・高画質4:4:4/10bit処理
・1M/E(KEY、PinP)＋DSK
・全入力にFS＆スケーラー搭載
・3G、HD、SDの3モードSDI
・DVI-D/RGB/HDMI対応
・入力ステータスLEDで入力信号を確認
・HDCPソースのスイッチング/合成が可能
・16枚2系統出力の静止画メモリー
・アサイナブル10クロスポイント
・マルチビュー・モニター出力機能
高画質1080/60p対応
ハイビジョン放送の映像信号「1080/60i」はもちろん、2倍の情報量：3Gbpsにおよぶ「1080/60p」にも対応。しかも、緻密かつ滑らかな階調と色再現の「4:4:4/10bit処理」。高リアリティー、高精細なカメラやPCソースの魅力を余すことなく表現します。
真のマルチフォーマット
映像出力フォーマットに合わせて、わざわざ入力ソースを変換する必要はありません。各入力毎に装備した「スケーラー」で解像度と縦横比を自在に調整。様々な映像ソースの混在を可能にします。
充実のマルチインターフェース入出力
アナログからデジタルまで、多くの入出力フォーマットに対応します。SDIコネクタは3G、HD、SDに。DVI端子はDVI-Dはもちろん、変換コネクタを利用すれば、HDMI入出力にも対応します。アナログRGBやアナログ・コンポーネントに対応するRGB/コンポーネント端子も装備しています。
内部処理4:4:4/10bit
V-800HD内部の信号処理は、4:4:4/10bit。これにより、HDカメラや、PCからの高精細なRGB信号を劣化させることなく合成処理し、出力することができます。RGBで信号を入力するLEDタイプの大型ビジョンに対しても、PCから出力された映像や文字がぼやけることなく、シャープに表示できます。ライブ放送からイベント送出まで、様々な用途で高画質を約束します。
新開発キー合成エンジン
内部信号処理のグレードアップに合わせて、キーヤーも新開発。クロマキーはHSV色空間をベースに、位相幅、クロマ量などの調整が可能。もちろん1 080/60pの映像ソースにも対応、4:4:4/10bitの高精度処理で、高品質のクロマキー合成を実現します。エクスターナルキーも搭載。カラフルなCGタイトルや、グラデーション素材を美しく合成、よりビジュアル効果の高い演出が可能になります。
入出力確認用マルチビュー・モニター出力
背面のHDMI端子からは、入力ソースとPGM/PVW出力の状態が確認できるマルチビューが出力されます。廉価なPC用モニターが利用できるほか、大画面テレビを接続することで、スタジオへの返しや多人数での映像管理にも活用できます。
＊入出力確認用モニターは1080/60p、HDCPに対応したものをお使いください。
＊DVI-I、RGB端子に入力された信号の表示はスキップフレームとなります。
HDCPモード搭載
Blu-rayディスクなどの商用コンテンツやデジタル放送チューナーのHDMI出力はデジタル著作権管理技術「HDCP」で暗号化されており、未対応の機器では扱うことができません。V-800HDでは、このHDCPで暗号化された映像ソースに対応する「HDCPモード」を搭載。表示はもちろん、他のソースと切り替え/合成も可能です。
＊HDCPモード時、DVI-D/HDMI出力のみ使用可能です。アナログ出力およびSDI出力は使用できません。
＊DVI-D/HDMI出力に接続するディスプレイやプロジェクターは、HDCP対応のものが必要です。

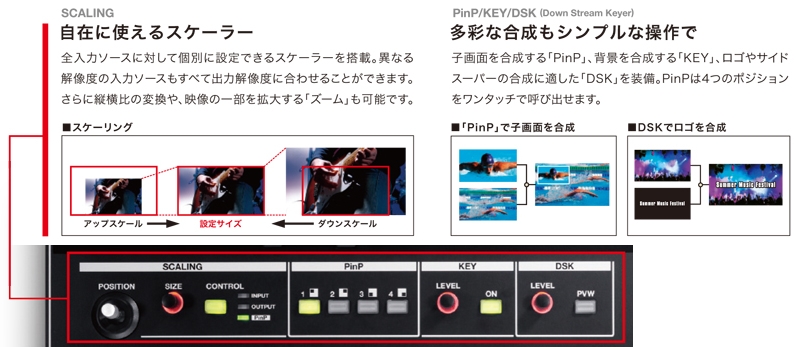

トップ・パネル：スケーリング、PinP/KEY/DSK

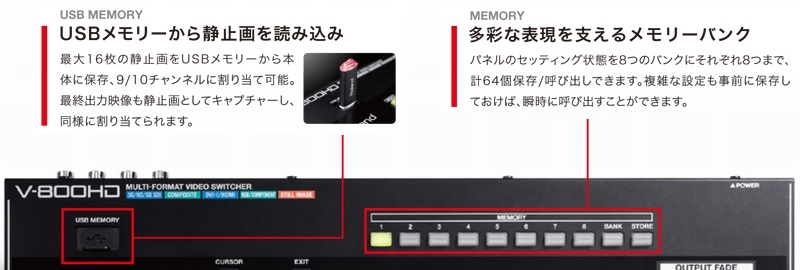

トップ・パネル：メモリー機能
トップ・パネル：スイッチング

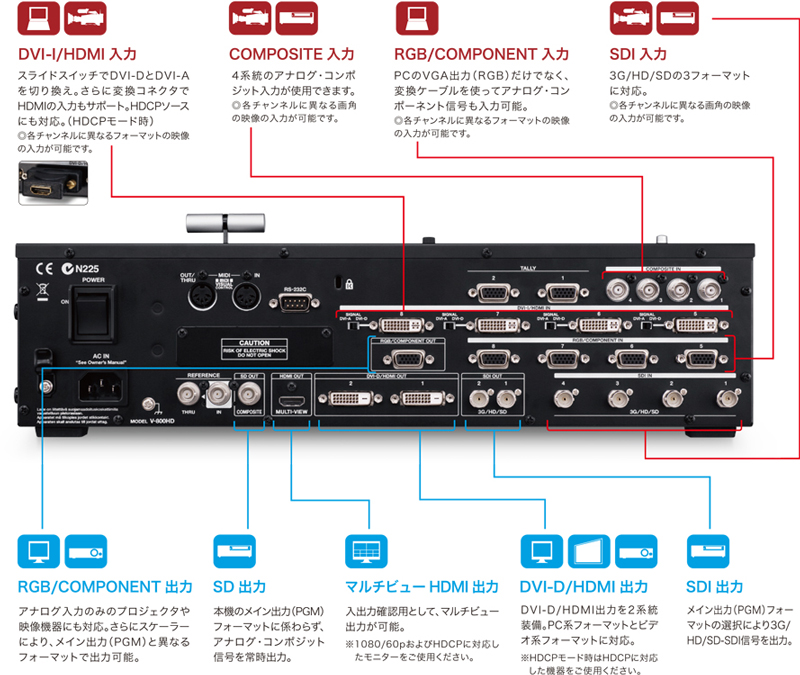

リア・パネル

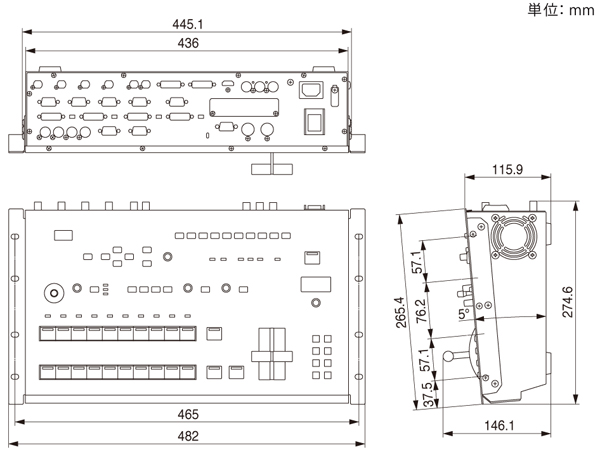

寸法図
仕様
■映像処理
| サンプリング | 4：4：4（Y/Pb/Pr、RGB）、10ビット |
|---|---|
| 対応フォーマット | ビデオ：480/59.94i、576/50i、480/59.94p、576/50p、720/59.94p、720/50p、1080/59.94i、1080/50i、1080/59.94p、1080/50p ※ SDI入力は本体設定と同じフレーム・レートを入力してください。 PC：640×480/60Hz＊1、800×600/60Hz＊1 ＊3、1024×768/60Hz＊1、1280×768/60Hz＊1、1280×1024/60Hz＊1、1366×768/60Hz＊1、1400×1050/60Hz＊1、600×1200/60Hz、1920x1080/60Hz、1920×1200/60Hz＊2 ※ VESA DMT Version 1.0 Revision 10準拠 ＊1 フレーム・レートの設定が50Hzのとき出力リフレッシュ・レートは75Hzとなります。 ＊2 Reduced blanking ＊3 リファレンスをエクスターナルとした場合、800×600/60Hz出力のリフレッシュ・レートはVESA規格に準拠しなくなります。このため、一部の機器で表示できなくなる場合があります。 静止画：WindowsR Bitmap File（.bmp） ※最大1920×1200、1ピクセル24ビット、無圧縮 |
■入力/出力レベル、インピーダンス
| コンポジット | 1.0Vp-p 75Ω |
|---|---|
| アナログHD/RGB | 0.7Vp-p 75Ω（H、V：5 VTTL） |
■入力端子
| 3G/HD/SD-SDI | BNCタイプ×4 ※ SMPTE 424M（Level-A）、292M、259M-C準拠 |
|---|---|
| DVI-I/HDMI | DVI-Iタイプ×4 ※チャンネルごとにDVI-AかDVI-D/HDMIをスイッチで選択 |
| アナログ・ビデオ | HD：コンポーネント（15ピン・ミニD-subタイプ）×4 ※アナログRGBと兼用 SD：コンポジット（BNCタイプ）×4 ※チャンネルごとにコンポジットかSDIをメニューで選択 |
| アナログRGB | 15ピン・ミニD-subタイプ×4 ※アナログ・ビデオ（HD）と兼用 ※チャンネルごとにDVI-I/HDMIかアナログRGBをメニューで選択 |
■出力端子
| 3G/HD/SD-SDI | BNCタイプ×2 ※ SMPTE 424M（Level-A）、292M、259M-C準拠 |
|---|---|
| DVI-D/HDMI | DVI-Dタイプ×2、HDMI×1（マルチ・ビュー・モニター用） |
| アナログ・ビデオ | HD：コンポーネント（15ピン・ミニD-subタイプ）×1 ※アナログRGBと兼用 SD：コンポジット（BNCタイプ）×1 ※外部入力されたリファレンス信号とは同期しません。 |
| アナログRGB | 15ピン・ミニD-subタイプ×1 ※アナログ・ビデオ（HD）と兼用 |
■その他端子
| タリー | 15ピン・ミニD-subタイプ×2 ※ 最大入力：12V/200mA、オープン・コレクター・タイプ |
|---|---|
| リファレンス | BNCタイプ（IN、THRU） ※ブラック・バースト（フレームに同期）、2値同期、3値同期 |
| MIDI | 5ピンDINタイプ（IN、OUT/THRU） |
| RS-232C | 9ピンD-subタイプ×1 |
| USBポート（ホスト） | Aタイプ×1（USBメモリー用） |
■エフェクト
| 切り替え | ミックス、カット、ワイプ（9種類） |
|---|---|
| 合成 | PinP、DSK、クロマキー、ルミナンスキー、エクスターナルキー |
| その他 | アウトプット・フェード、アウトプット・フリーズ |
■その他
| 消費電力 | 75W |
|---|
