映像も音声も、タブレットで快適にコントロール。 マルチスクリーン出力や画面合成も可能なオールインワン・マトリックス・スイッチャー。
・最大解像度WUXGA/1080p対応、デジタル/アナログ8系統入力。 アプリケーションにあわせて２、３、４出力※をラインナップ。
※各出力毎にHDMIとHDBaseTを選択。
・HDMI、HDコンポーネント、RGB、コンポジットビデオ、YCのビデオ信号、およびオーディオ信号に対応。
・スケーラーとビデオ・プロセッサーを搭載し、映像の分割出力や合成処理が可能。
・ディゾルブ、PGM/PSTモードでイベント現場のオペレーションに対応。
・HDBaseTで映像、音声、外部制御を出力可能。 [Ver.3.0]
・PCアプリ 「XS-80H RCS」でオフライン/オンライン設定。 [Ver.3.0]
・HDMI8系統、アナログ8系統入力のステレオ16chデジタル・オーディオ・ミキサー搭載。

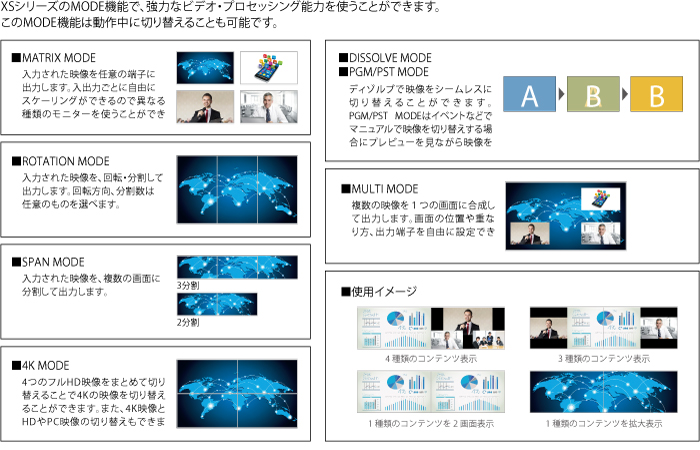

多彩な映像合成や切り出しを可能とする「ビデオ・プロセッシング」
多彩な機能を持つ、デジタル・オーディオ・ミキサー
デジタル・オーディオ・ミキサー
XSシリーズはステレオ16ch入力対応のデジタル・オーディオ・ミキサーを搭載し、高度な音声処理を実現します。8入力のHDMIオーディオに加え、アナログ8系統のオーディオを入力して、それぞれ独立したミキシングが可能です。オーディオレベルの調整は、本体のノブに加え、iPadからのリモートコントロールや外部制御で設定できます。また、各出力の音量はレベルメーターを表示します。
オーディオ入力系統にはハイパスフィルター、4バンドイコライザ、ノイズゲート、コンプレッサーを搭載。ビデオのスイッチングにあわせてオーディオを切替える「オーディオ・フォロー」も可能です。
オーディオ出力系統には4バンドイコライザー、ゲート、コンプレッサー、リップシンク・ディレイを搭載。ダウン・ミックスも搭載しているので、シーリング・スピーカーへの出力も可能です。
マイクレベル入力
XSシリーズはマイクレベルの音声入力に対応します。ダッキングも可能なので、マイク入力時に他の入力のボリュームを絞ることができます。
リアルタイム・オペレーション
XSシリーズは多彩な演出力と、さまざまな信号に対応するフレキシビリティで、刻一刻と変わっていくイベントの現場をサポートします。バージョンアップでリアルタイムなオペレーションにも耐えうるPGM/PSTモードを搭載。最大2系統のディゾルブつきシームレス・スイッチングが可能です。
PGM/PST MODE
PST出力（次に出す映像）を確認しながら、スイッチングができるMODEです。TAKEスイッチを押すと、PGM出力（最終出力）にPST出力の映像が表示されます。切り替えには、ディゾルブをかけることができます。
・ガイド枠
PST出力にガイド枠をつけ、次に出力する映像の位置やサイズを確認できます。ガイド枠の太さ、色は選択可能です。
複数出力の同時切り替え
XSシリーズはイベントの転換時に、複数出力を同時に切り替える機能を複数搭載しています。
・リンク機能
任意のOUTPUTの切り替えを同期させることができます。
・オペレーション・モード
OUTPUTの切り替え操作で、複数を同時に押せるようにする機能です。
パソコンでグラフィカルに設定
「XS-80H RCS」は、XSシリーズをグラフィカルに操作できるソフトウェアです。GUIで各種機能をコントロールできるので、直感的に操作できます。XSシリーズの高機能なオーディオ機能も、わかりやすく設定できます。「XS-80H RCS」をインストールしたPCとXSシリーズはLANで接続。オンラインでの直接操作にくわえ、接続していない状態でのオフライン操作が可能です。作成した設定データはUSBストレージへの書き出しが可能。USBストレージ経由での設定のやりとりもできます。
・ライブコントロール
オンライン状態のときに、XSシリーズをダイレクトにリモート・コントロールできる機能です。セットアップ中はもちろん、イベント現場でも便利にご活用いただけます。

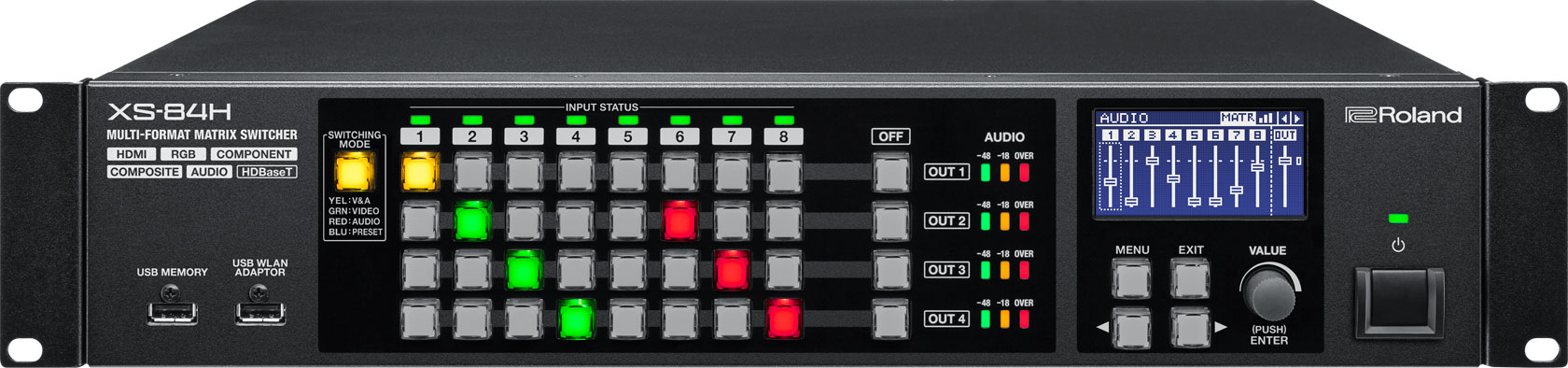

パネルと機能
仕様
■映像
| 映像処理 | 4:4:4(Y/Pb/Pr) 10ビット |
|---|---|

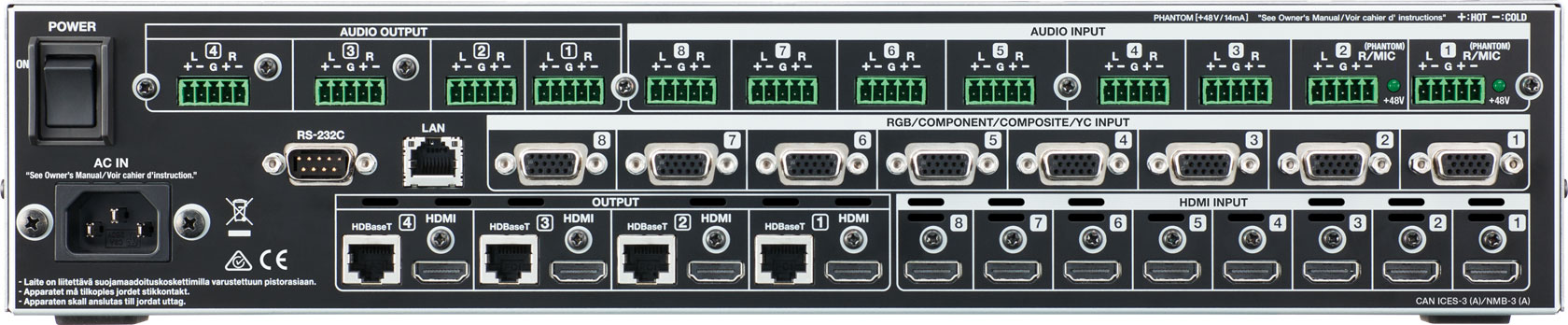

| 入力端子 | HDMI : Type A (19ピン) x 8 (INPUT 1～8) ※HDCP対応 RGB/コンポーネント/コンポジット/Sビデオ : HD DB-15タイプ x 8 (INPUT 1～8) |
| 出力端子 | HDMI : Type A (19ピン) x 4(OUTPUT1～4) HDBaseT : RJ-45 x 4(OUTPUT1～4) ※HDCP対応 |
| 入力レベルおよびインピーダンス | ・アナログRGB レベル：0.7Vp-p（H、V：5VTTL） インピーダンス：75Ω ・アナログHDコンポーネント ・コンポジット/Sビデオ |
| スキャンコンバート部 | ・入力部 アスペクト保持機能、画像調整機能（ブライトネス、コントラスト、色調整、表示位置、サイズ、上下反転など）、端子ごとの設定保持メモリー ・出力部 画像調整機能（ブライトネス、コントラスト、表示位置、サイズ、左右反転、クロップなど）、端子ごとの設定保持メモリー |
| 入力映像フォーマット | ・HDMI 480/59.94i、576/50i、480/59.94p、576/50p、720/59.94p、720/50p、1080/59.94i、1080/50i、1080/59.94p、1080/50p 640×480/60Hz、800×600/60Hz、1024×768/60Hz、1280×768/60Hz、1280×800/60Hz、1280×1024/60Hz、1366×768/60Hz、1400×1050/60Hz、 1600×1200/60Hz、1920×1080/60Hz、1920×1200/60Hz ※ビデオ信号のフレーム・レートと本体のフレーム・レート設定を一致させてください。 ※RGBフォーマット：VESA DMT Version 1.0 Revision 11準拠 ※1920×1200/60Hz：Reduced blanking ・RGB/コンポーネント ・コンポジット ・Sビデオ ・静止画（Still Image） |
| 出力映像フォーマット | HDMI/HDBaseT 480/59.94i、576/50i、480/59.94p、576/50p、720/59.94p、720/50p、1080/59.94i、1080/50i、1080/59.94p、1080/50p 640×480/60Hz、800×600/60Hz、1024×768/60Hz、1280×768/60Hz、1280×1024/60Hz、1366×768/60Hz、1400×1050/60Hz、 1600×1200/60Hz、1920×1200/60Hz ※RGBフォーマット：VESA DMT Version 1.0 Revision 11準拠 ※640×480/60Hz～1400×1050/60Hzは、フレーム・レートの設定が50Hzのとき出力リフレッシュ・レートは75Hzとなります。 ※1920×1200/60Hz： Reduced blanking |
| 映像エフェクト | ・切り替え：擬似シームレス、ミックス、カット ※ミックスとカットはディゾルブモードとPGM-PSTモード時のみ ・モード：マトリクス、マルチ（最大4個まで）、スパン、左右90度回転、4K、ディゾルブ（2種類）、PGM-PST（4種類） ・その他：上下反転、左右反転、アウトプット・フェード、アウトプット・フリーズ、静止画キャプチャー、静止画再生、テストパターン出力（カラーバー、ハッチ、円、他）、ガイド表示 |
■音声
| 音声処理 | サンプリング・レート ： 24ビット／48kHz |
|---|---|
| 入力端子 | デジタル ： HDMI Type A (19ピン) x8 アナログ ： 5ピン ターミナルブロックコネクター |
| 出力端子 | デジタル ： HDMI Type A (19ピン) x4 アナログ ： 5ピン ターミナルブロックコネクター x4 |
| 入力レベルおよびインピーダンス | Ch1～2 入力レベル：-60～+4dBu（最大入力レベル：+22dBu） 入力インピーダンス：10kΩ(GAIN 0～23dBu)、5kΩ(GAIN 24～64dBu) Ch3～8 入力レベル：+4dBu（最大入力レベル：+22dBu） 入力インピーダンス：8.5kΩ |
| 出力レベルおよびインピーダンス | Ch1～4 出力レベル：+4dBu (最大出力: +22dBu) 出力インピーダンス：600Ω |
| オーディオフォーマット | HDMI : リニアPCM、24ビット／48kHz、8ch |
| オーディオエフェクト | ステレオ16入力4出力デジタル・オーディオミキサー 入力チャンネルエフェクト: ハイパスフィルター、モノラル、4バンド・パラメトリック・イコライザー、コンプレッサー/ダッキング、ゲート 出力チャンネルエフェクト: 4バンド・パラメトリック・イコライザー、コンプレッサー/ゲート、ダウンミックス、リップシンク・ディレイ （1msec単位、最大170msec） その他: テストトーン出力、音声映像連動/非連動機能 |
| その他機能 | プリセットメモリー （32個）、キーロック機能、EDIDエミュレーター、ベゼルコンペンセーション、パネルオペレーション、シリアルコマンド送出機能（RS-232C、HDBaseT） |
■その他の端子
| 接続端子 | ・RS-232C：9ピンD-subタイプ×1 ・LAN：RJ-45×1 ・USB：A Type×2（USBメモリー用、無線LANアダプターONKYO UWF-1用） |
|---|
■ディスプレイ
| ディスプレイ | グラフィックLCD 128×64ドット |
|---|
■その他
| 電源 | AC 100V（50/60 Hz） |
|---|---|
| 消費電力 | 70W/700mA（100V） |
■外形寸法 / 質量
| 幅 (W) | 481 mm |
|---|---|
| 奥行き (D) | 353 mm |
| 高さ (H) | 88 mm |
| 質量 | 5.3 kg |
