場所を選ばないプロフェッショナル向けSDIビデオスイッチャー
・カメラ・バッテリーに対応！
V-1SDI は、14V タイプ・カメラ用バッテリーを外部電源として使用することができます。
V-1SDIは、3G-SDI/HDMIに対応したHDビデオ・スイッチャーです。
コンパクトでどこでも使えるので、プロダクションやイベント、設備などの様々なシーンで使えます。
FULL HD 1080pに対応し、高画質で映像のスイッチングができます。14chデジタル・オーディオミキサーも内蔵し、3G-SDIとHDMIの中の音声、アナログ入力したラインとマイクの音声をミックスできます。
Main Features
・SDIとHDMIカメラ、スマートホン、タブレット、パソコンに対応
・小型コンパクト、コントロールパネルと一体型
・ハーフA4サイズ
・Full HD 1080p 対応
・入力: 3G-SDI x 3系統 / HDMI x 2系統*1
・出力: 3G-SDI x 2系統 / HDMI x 1系統*1
・HDMI入力4にPC解像度にも対応したスケーラーを搭載*1 *2
・4画面入力マルチビューワー（ラベル表示機能、オーディオメーター表示機能搭載）
・DSK（ダウン・ストリーム・キーヤー）、PinPなどの合成エフェクト搭載
・入力映像のキャプチャ*3 [Ver.1.5]
・全14チャンネルオーディオミキサー内蔵
・Windows/Mac対応アプリV-1SDI RCSによるソフトウェアコントロール
・V-1SDI RCSからの静止画伝送*3 [Ver.1.5]
・RS-232,USB-MIDI経由の外部制御
*1 HDCP対応
*2 EDIDエミュレーター搭載
*3 電源を切ると記録が削除されます
ビデオ収録/配信
SDIカメラを使ったビデオ収録や配信などは、V-1SDIを使うことによりプロフェッショナルな映像コンテンツが簡単に作成できます。
設備
V-1SDIはRS-232を使ったシステム制御に加えて、SDIケーブルを使った長距離カメラとの接続もできますので、設備にも活躍できます。
ライブイベント
コンパクトで持ち運びがしやすいサイズは、ライブイベント会場でも場所を取りません。

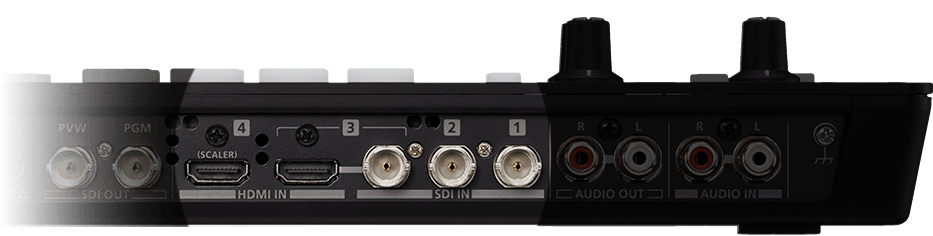

Inputs
V-1SDIはチャンネル1とチャンネル2が3G-SDI入力で、チャンネル3が3G-SDI入力またはHDMI入力で、チャンネル4がスケーラー付きのHDMI入力となっています。
この仕様により、ビデオ・カメラやパソコンを混在させたような接続が可能です。
V-1SDIのチャンネル1からチャンネル3は1080p/1080i/720pをサポート。1080iと1080pフォーマットを同時に入力することができます。チャンネル４はスケーラーを搭載し、SDフォーマットからPCフォーマットまで広く対応しています。HDCPに対応し、Blu-rayドライブなどの機器からのHDMI出力をスイッチングできます。
* 「HDCP」が「ON」のとき、映像はMULTI-VIEW 端子（HDMI）からのみ出力されます。PVW 端子（SDI)とPGM 端子（SDI）から、映像は出力されません。

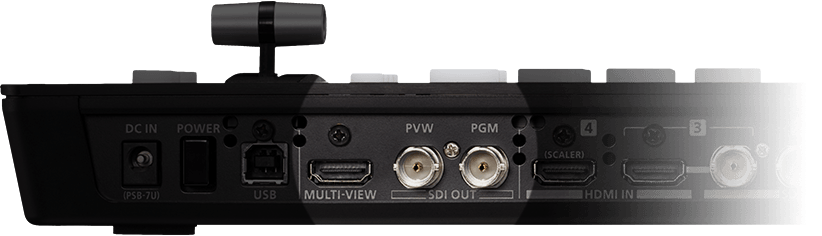

Outputs
V-1SDIは2つの3G-SDI出力と1つのHDMI出力を搭載。PVW端子とMULTI-VIEW端子はプログラム、マルチビューまたはフルフレームプレビューを任意で設定できます。
Quad Input Multi-viewer
4分割のプレビュー出力はコマ落ちしないフルフレーム表示。タリー表示のほかに、入出力音声のモニタリングに便利なレベルメーターを表示できます。
Composition Effects
DSKやPinP、スプリット、4画面合成といったエフェクトなど搭載。
DSK（ダウン・ストリーム・キーヤー）機能は、PinPやSplitなどの合成の上に、テロップなどをキー合成することができます。DSKはルミナンス・キー（黒、白）とクロマ・キー（青、緑）をサポートしています。
Audio Mixing
14チャンネルのデジタル・オーディオ・ミキサーを搭載。
SDIまたはHDMIからの5つのステレオ入力と、ライン入力とマイク入力できます。
全てのオーディオ入力には、映像と音声を同期させる「ディレイ」、音質を調整する「EQ」を搭載しています。出力には音質と音量を揃える「マスタリング機能」を搭載。
オーディオフォロー機能を使えば、ビデオのスイッチングに合わせてオーディオを切り替えられます。
ミキシング結果は、ライン出力のほかに、SDI / HDMI出力にエンベデッドできます。
* 最大ディレイタイムは500msです。
仕様
■映像
| 映像処理 | 4：2：2（Y/Pb/Pr）、8ビット |
|---|---|
| 入力端子 | SDI：●INPUT●1～3 BNC×3●※SMPTE●424M（SMPTE●425M-AB）、292M準拠 HDMI：●INPUT●3～4 Type●A（19ピン）×2 ※HDCP対応 ※●INPUT●3は、SDIかHDMIのどちらかを選択 |
| 出力端子 | SDI：●OUT●PGM BNC×1 ※SMPTE●424M（SMPTE●425M-AB）、292M準拠 SDI：●OUT●PVW BNC×1 ※SMPTE●424M（SMPTE●425M-AB）、292M準拠 HDMI：●OUT●MULTI-VIEWType●A（19ピン）×1●※HDCP対応 |
■入力映像◆フォーマット◆*1◆*2
| SDI●INPUT●1～3●*3 | 720/59.94p、720/50p（FORMAT切替スイッチ720p設定時） |
|---|---|
| HDMI●INPUT●3 | 1080/59.94i、1080/50i● 1080/59.94p、1080/50p（FORMAT切替スイッチ1080iまたは1080p設定時） |
| HDMI●INPUT●4 | 480/59.94i、576/50i、480/59.94p、576/50p、720/59.94p、720/50p、1080/59.94i、1080/50i、● 1080/59.94p、1080/50p、VGA（640×480/60Hz）、SVGA（800×600/60Hz）、XGA（1024×768/60Hz）、● WXGA（1280×768/60Hz）、SXGA（1280×1024/60Hz）、FWXGA（1366×768/60Hz）、● SXGA+（1400×1050/60Hz）、UXGA（1600×1200/60Hz）、WUXGA（1920×1200/60Hz）※●リフレッシュ・レートは各解像度の最大値です。※●VESA●DMT●Version●1.0●Revision●11準拠 ※1920×1200/60Hz：Reduced●blanking |
■出力映像◆フォーマット*2
| SDI●OUT●PGM●*3 | 720/59.94p、720/50p（FORMAT切替スイッチ●720p設定時） |
|---|---|
| SDI●OUT●PVW●*3 | 1080/59.94i、1080/50i（FORMAT切替スイッチ●1080i設定時） |
| HDMI●OUT●MULTI-VIEW | 1080/59.94p、1080/50p（FORMAT切替スイッチ●1080p設定時） |
■映像エフェクト
| 切り替え | カット、ミックス（ディゾルブ/FAM/NAM/モザイク）、ワイプ（30種類） |
|---|---|
| 合成 | ピクチャー・イン・ピクチャー、スプリット、クワッド、DSK（ルミナンス・キー、クロマ・キー） |
■音声
| 音声サンプリング・レート | 24ビット／48kHz |
|---|---|
| SDI音声フォーマット | リニアPCM、24ビット、48kHz、2ch ※SMPTE●299M準拠 |
| HDMI音声フォーマット | リニアPCM、24ビット、48kHz、2ch |
| 入力端子 | デジタル：SDI●INPUT●1～3（BNC）×3、HDMI●INPUT●3～4（HDMI●Type●A●19ピン）×2 アナログ：AUDIO●IN（RCAピン・タイプ）、MIC（ステレオ・ミニ・タイプ、プラグイン・パワー対応） |
| 出力端子 | デジタル：SDI●OUT●PGM：BNC×1、SDI●OUT●PVW：BNC×1、HDMI●OUT●MULTI-VIEW：Type●A（19ピン）×1 アナログ：AUDIO●OUT（RCAピン・タイプ）、PHONES（ステレオ・ミニ・タイプ） |
| 規定入力レベル | AUDIO：●IN-10dBu（最大入力レベル：+8dBu） MIC：-41～-13dBu（最大入力レベル：-1dBu） |
| 入力インピーダンス | AUDIO：●IN 15kΩ MIC：10kΩ |
| 規定出力レベル | AUDIO：●OUT-10dBu（最大出力レベル：+8dBu） PHONES：92mW＋92mW（32Ω負荷時） |
| 出力インピーダンス | AUDIO：●OUT 1kΩ PHONES：10Ω |
| オーディオ・エフェクト | EQ、ディレイ、コンプレッサー、HPF、ゲート、リバーブ、マスタリング・エフェクト |
■その他仕様
| その他の端子 | USB：B●Type（PCと接続してのリモート用）、RS-232：D-subタイプ（9ピン） |
|---|---|
| その他の機能 | メモリー（8個）、フリーズ（入力映像の静止）、アウトプット・フェード（音声、映像：白または黒） |
| 電源／消費電流／消費電力 | ACアダプター／2.1A／25W |
| 動作温度 | 0～+40℃ |
| 外形寸法／質量 | 313（幅）×108（奥行）×59（高さ）mm／1.2kg（本体のみ） |
