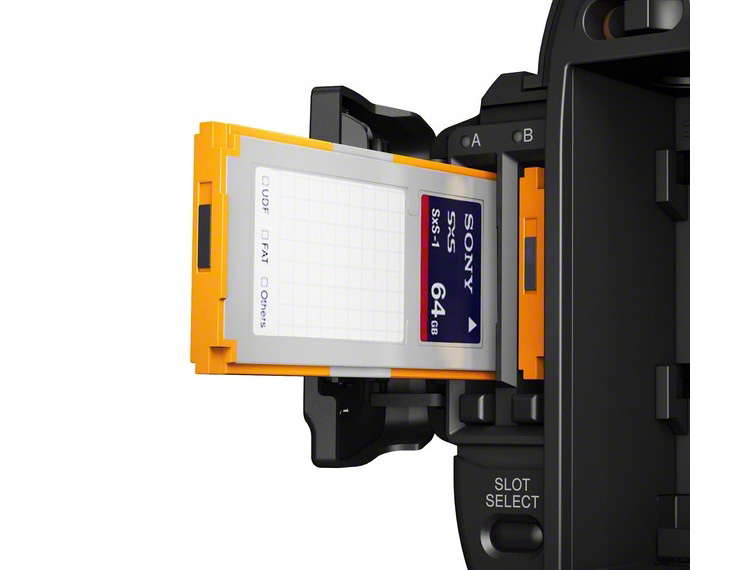

XDCAM HD422シリーズの表現力をハンディに。“SxS”メモリーカードにMPEG HD422コーデック 50Mbps収録が可能な小型・軽量ハンディ！
新開発1/2.9型フルHD“Exmor”CMOSセンサーを搭載
撮像素子にはPMW-100のために新たに開発した1/2.9型“Exmor”フルHD（有効画素1920×1080ドット）CMOSセンサーを搭載。フルHD画素による高い解像度とともに高感度、低ノイズ、広いダイナミックレンジを実現しています。

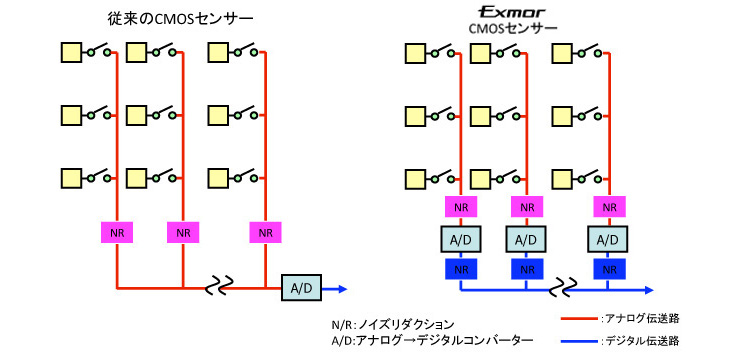

“Exmor”技術は、A/D変換器を画素の垂直列毎に並列配置した独自の“列並列A/D変換方式（カラムA/D変換方式）”です。ノイズが発生しやすいアナログでの伝送距離を短くすることができ、同時に、ノイズリダクションをアナログ段とデジタル段の両方に設けるデュアルノイズリダクション構成とすることにより、ローノイズ化を徹底。高感度と低ノイズという相反する性能を実現しています。
MPEG2 HD422レコーディング
記録ビットレート50Mbps、フルHD、4:2:2サンプリングに対応したMPEG HD422コーデックでSxSメモリーカードへ高画質記録。ファイル形式は業界標準となっているMXFファイル形式を採用しています。

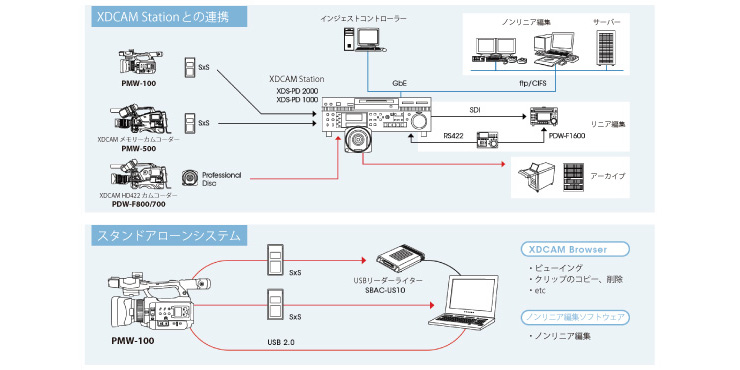

高画質なだけでなく、放送局やCATVで既に取材用フォーマットとしてご採用いただいている場合、ハンディで収録した素材もショルダーカムコーダーで収録した素材と同じワークフローで運用することができるようになりました。
記録フォーマットはMXF 50Mbpsだけでなく、MXF 35Mbpsや“XDCAM EX”で採用されているMP4ファイル形式での35Mbps/25Mbps記録やDVCAM記録にも対応しており、様々な用途やワークフローで運用することができます。

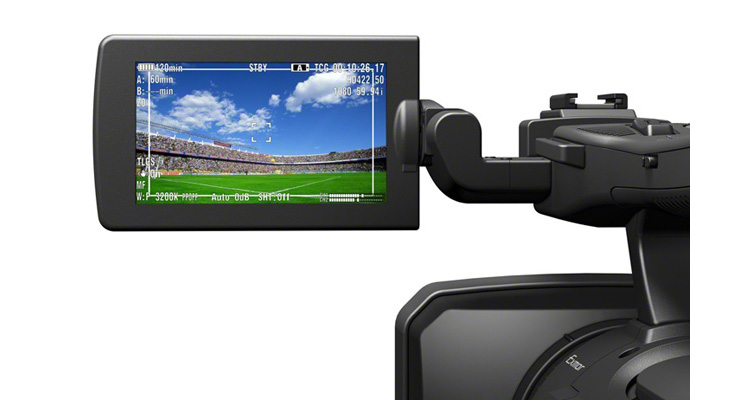

3.5インチWVGA（852×480）LCDモニター搭載
大幅に画素数を増やした約123万画素の高精細LCDモニターを搭載。画面中央部分を拡大表示するエクスパンドフォーカス機能とあわせて、HDのシビアなフォーカス合わせを強力にサポートします。

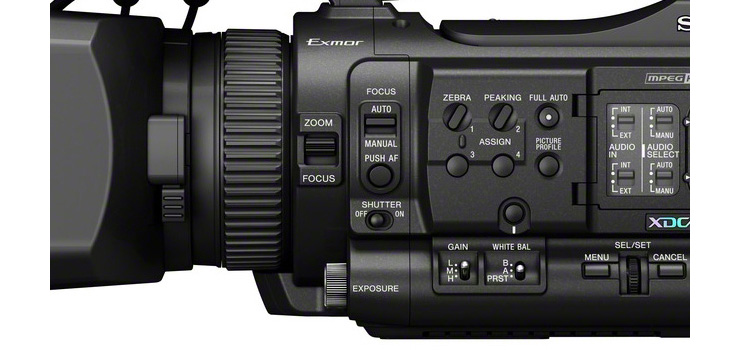

レンズコントロール
フォーカス／ズームのマニュアルコントロール用リングをレンズに装備。フォーカス／ズームの切り替えは本体のスイッチで行います。またアイリスをマニュアル操作するためのEXPOSUREダイヤルも装備しています。
キャッシュレック
RECボタンを押す前の映像を内蔵メモリに蓄積することでRECボタンを押したタイミングの最大15秒前の映像までさかのぼって収録することができます。例えば、鳥が飛び立ったと気づいてからRECボタンを押したとしても、羽ばたく前からの映像を収録することができ、ドキュメンタリー、取材など、あらゆるシーンで決定的な瞬間を撮ることができます。
Night Shot機能
赤外光を使って暗闇でも撮影ができるナイトショット機能を装備しています。
※ ナイトショット撮影中は正しい色が表現されません
※ 撮影できるのはナイトショットライトが届く範囲です
ピクチャープロファイル
撮影条件などに合わせて調整した設定値をピクチャープロファイルとして保存することができます。豊富なペイントメニューや調整幅を搭載しており、クラスを超えた映像表現が可能になります。
ピクチャープロファイルには以下の設定項目があります。
マトリクス / カラーコレクション / ホワイト / ディテール / スキントーンディテール / アパチャー / ニー / ガンマ / マスターブラック / ブラックガンマ / ローキーサチュレーション
豊富なガンマカーブ
ビデオ撮影用のスタンダードなガンマカーブ6種類に加えて、フィルム映像のような画作りが可能なシネマライクなガンマカーブを4種類プリセットしています。さらにスタンダードガンマはユーザーが微調整することも可能です。

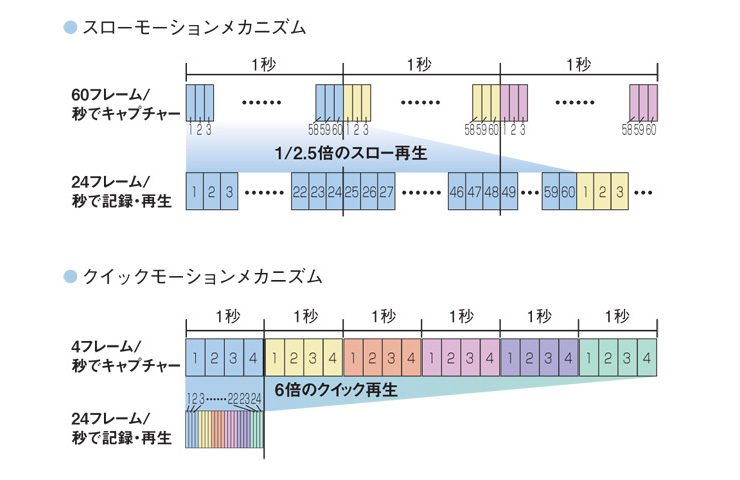

スロー＆クイックモーション
撮像フレームレートを再生フレームレートと異なる設定にすることが可能で、720p時には最大60フレーム／秒、1080p時には最大30フレーム／秒までの間で1フレーム単位で可変することができます。例えば720/23.98p記録モード時に撮像フレームレートを60フレームに設定すると1/2.5倍速のスロー映像の記録が可能です。このようにフィルムカメラの早回し（オーバークランク）、遅回し（アンダークランク）と同じような効果が得られ、画質を損なうことなく印象的なスロー映像やクイック映像の撮影が可能になります。
※ スロー＆クイックモーション撮影機能はHD記録時のプログレッシブモード時（FATモードの1440×1080記録、UDFモードのHD420 HQ記録を除く）に使用できます。音声は記録されません
インターバルレック／フレームレック
1回あたりに記録するフレーム数と記録間隔を設定して自動記録することができます。花が開花する様子や雲が早く動く様子など観察記録撮影などに有効です。
またRECボタンを押すたびに、設定したフレーム数だけ映像を記録することのできるフレームレック機能も装備。クレイアニメなどの撮影をする場合に有効です。
HD-SDI、TC、GENLOCKなど豊富な入出力端子を装備
HD-SDI、HDMI、i.LINKなど豊富な入出力端子を装備しています。
また、TC IN/OUT、GENLOCKも装備していますのでマルチカメラ収録にも対応することができます。
※ TC INはTC OUTとの切り換え式です。
GENLOCK INはVIDEO OUT（コンポジット/HD-Y）との切り換え式です
製品仕様
記録フォーマット
■UDFモード/MXF
| MPEG HD422(HD422 50) | ビデオ：MPEG-2 422P@HL：50Mbps(CBR) 1920 × 1080、1280 × 720 オーディオ：リニアPCM24bit 48kHz 4ch |
|---|---|
| MPEG HD(HD422 HQ) | ビデオ：MPEG-2 MP@HL：35Mbps(VBR) 1440 × 1080、1280 × 720 オーディオ：リニアPCM16bit 48kHz 4ch |
| DVCAM | ビデオ：DVCAM：25Mbps(CBR) 720 × 480、720 × 576 オーディオ：リニアPCM16bit 48kHz 4ch |
■FATモード/MP4
| MPEG HD(HQ) | ビデオ：MPEG-2 MP@HL：35Mbps(VBR) 1920 × 1080、1440 × 1080、1280 × 720 オーディオ：リニアPCM16bit 48kHz 4ch |
|---|---|
| MPEG HD(SP) | ビデオ：MPEG-2 MP@H14：25Mbps(CBR) 1440 × 1080 オーディオ：リニアPCM16bit 48kHz 4ch |
| DVCAM | ビデオ：DVCAM：25Mbps(CBR) 720 × 480、720 × 576 オーディオ：リニアPCM16bit 48kHz 2ch |
フレームレート
| HD | 1920 × 1080/59.94i、50i、29.97P、25P、23.98P 1440 × 1080/59.94i、50i、29.97P(*1)、25P(*1)、23.98P(*1) 1280 × 720/59.94P、50P、29.97P(*2)、25P(*2)、23.98P |
|---|---|
| SD | 720 × 480/59.94i、29.97PsF 720 × 579/50i、25PsF |
記録/再生時間(*3)
■64GBメモリー使用時
| MPEG HD422 | 50Mbps：約120分(MXF) |
|---|---|
| MPEG HD | 35Mbps：約180分(MXF)、約200分(MP4) 25Mbps：約280分(MP4) |
| DVCAM | 25Mbps：約220分(MXF)、約260分(MP4) |
レンズ
| ズーム比 | 光学１０倍、電動/手動切り替え可能 |
|---|---|
| 焦点距離 | f=5.4〜54mm(35mm換算40〜400mm) |
| 絞り | F1.8〜F2.9（開放F値） オート/マニュアル切り替え可能 |
| フォーカス | オート/マニュアルフォーカス切り替え可能 10mm〜∞（ワイド端） 800mm〜∞（テレ端） |
| 手ブレ補正 | レンズシフト方式、ON/OFF可能 |
| フィルター径 | M37mm、ピッチ0.75mm |
カメラ部
| 撮影素子 | 1/2.9型"Exmor"CMOSイメージセンサー単板式 |
|---|---|
| 有効画素数（H×V） | 1920 × 1080 |
| シャッタースピード | 1/32 〜 1/2000秒 |
| スローシャッター | 2、3、4、5、6、7、8、16、32、64フレーム蓄積 |
| スロー＆クイックモーション(*4) | 720p：1〜60fps切り替え可能(*5) 1080p：1〜30fps切り替え可能(*6) |
| ホワイトバランス | プリセット(3200K)、メモリーA、メモリーB/ATW |
| ゲイン | -3、0、3、6、9、12、18dB、AGC |
入/出力端子
| SDI OUT | BNC ×1(HD-SDI/SD-SDI切り替え可能) |
|---|---|
| HDMI | HDMIコネクター(Type A)×1 |
| VIDEO OUT(HD-Y/COMPOSITE)/GENLOCK IN | BNC×1(VIDEO OUT/GENLOCK IN 切り換え式) |
| A/V OUT | AVマルチコネクター×1 (付属ケーブルにてコンポジットビデオ、オーディオL/RをRCAピン×3で出力) |
| AUDIO IN | XLRタイプ3ピン(凹)×2、LINE/MIC/MIC+48V切り換え式 |
| i.LINK IN/OUT | IEEE1394 S400、4ピンコネクター×1 |
| TC IN/OUT | BNC×1(TC IN/OUT切り換え式) |
| USB | ミニType B端子×1 |
| PHONES | ステレオミニジャック×1 |
| DC IN | DCジャック×1 |
表示部
| ビューファインダー | 0.24型、アスペクト比16：9、392(H)×244（V） |
|---|---|
| LCDモニター | 3.5型、アスペクト比16：9、852(H)×3（RGB）×480（V） ハイブリッド（半透過）型 |
オーディオ部
| 内蔵マイク | ステレオエレクトレットコンデンサーマイク、無指向性 |
|---|---|
| 内蔵スピーカー | モノラル |
メディアスロット
| タイプ | ExpressCard/34×2 |
|---|---|
| インターフェース | ExpressCard準拠 |
一般
| 連続動作時間 | 約6時間(BP-U90)/約4時間(BP-U60)/約2時間(BP-U30)(HQ1920/59.94i記録時、VF[ON]、LCDモニター[OFF]、I/Oセレクト[OFF]時) |
|---|---|
| 電源電圧 | DC12V |
| 消費電力 | 約12W(記録時、VF[ON]、LCDモニター[OFF]、I/Oセレクト[OFF]時) |
| 動作温度 | 0〜40℃ |
| 保存温度 | -20 〜 +60℃ |
| 外見寸法(幅×高さ×奥行き) | 約167 × 164 × 278mm(突起物含まず) |
| 質量 | 約1.5kg(本体のみ) 約1.8kg(レンズフード、アイカップ、BP-U30、S×Sメモリー1枚含む) |
*1：SPモード時は29.97P、25Pは収録できません。同じく23.98Pは2-3プルダウンの60iとして収録されます。
*2：HDF HD420 HQモード時は29.97P、25Pは収録できません。
*3：記録時間は目安です。またVBRの場合は可変ビットレートでの記録となるため、実際の記録時間は撮影する銘柄などによる変動します。
*4：スロー＆クイックモーション撮影機能はHD収録時のプログレッシブモード（UDFモード：HD420 HQ 29.97P、25P、23.98PおよびFATモード：1440×1080を除く）で使用できます。音声は記録できません。
*5：UDF/PALモード時は1-50フレームとなります。
*6：UDF/PALモード時は1-25フレームとなります。
*7：HDV出力はSPモード再生時およびEE出力時（SPモード設定時）。HDV入力はSPモード記録時。DVCAM出力は再生時およびEE出力時（共にSDモード時。HQモードで23.98p時除く）。
※本機は電源スイッチをOFFにした状態でも、わずかに待機電力を消費します。本機を長時間使用しないときは、バッテリーを取り外してください。
※オートフォーカス機能はいかなる場合も合焦することを保証するものではありません。被写体の状況により合焦しない場合があります。また被写体の条件により画面中心以外に合焦する場合があります。
※低速ズーム時、ズームスピードにムラが出る場合があります。
